场效应督任务道理图

这是该装配的焦点，在先容该局部任务道理之前，先简略诠释一下MOS场效应管任务道理图。

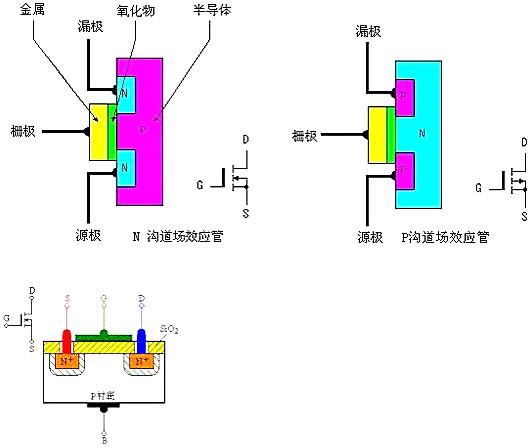

MOS场效应管也被称为MOSFET，既Metal Oxide Semiconductor Field Effect Transistor（金属氧化物半导体场效应管）的缩写。它普通有耗尽型和加强型两种。本文操纵的为加强型MOS 场效应管，其内部布局见图5。它可分为NPN型PNP型。NPN型凡是称为N沟道型，PNP型也叫P沟道型。由图可看出，对N沟道的场效应管其源极和漏极接在N型半导体上，一样对P沟道的场效应管其源极和漏极则接在P型半导体上。咱们晓得普通三极管是由输出的电流节制输出的电流。但对MOS场效应督任务道理图场效应管，其输出电流是由输出的电压（或称电场）节制，能够以为输出电流极小或不输出电流，这使得该器件有很高的输出阻抗，同时这也是咱们称之为场效应管的缘由。

MOS场效应督任务道理图

为诠释MOS

场效应管的任务道理，咱们先领会一下仅含有一个P—N结的二极管的任务进程。如图所示，咱们晓得在二极管加上正向电压（P端接正极，N端接负极）时，二极管导通，其PN结有电流经由进程。这是因为在P型半导体端为正电压时，N型半导体内的负电子被吸收而涌向加有正电压的P型半导体端，而P型半导体端内的正电子则朝N型半导体端活动，从而构成导通电流。同理，当二极管加上反向电压（P端接负极，N端接正极）时，这时候在P型半导体端为负电压，正电子被堆积在P型半导体端，负电子则堆积在N型半导体端，电子不挪动，其PN结不电流经由进程，二极管停止。

MOS场效应督任务道理图

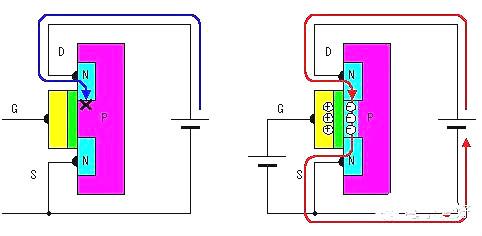

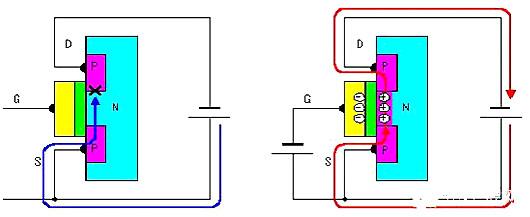

对MOS场效应督任务道理图（见图7），在栅极不电压时，由后面阐发可知，在源极与漏极之间不会有电流流过，此时场效应管处与停止状况（图7a）。当有一个正电压加在N沟道的MOS场效应管栅极上时，因为电场的感化，此时N型半导体的源极和漏极的负电子被吸收出来而涌向栅极，但因为氧化膜的反对，使得电子堆积在两个N沟道之间的P型半导体中（见图7b），从而构成电流，使源极和漏极之间导通。咱们也能够想像为两个N型半导体之间为一条沟，栅极电压的成立相称于为它们之间搭了一座桥梁，该桥的巨细由栅压的巨细决议。图8给出了P沟道的MOS场效应管的任务进程，其任务道理近似这里不再反复。

MOS场效应督任务道理图

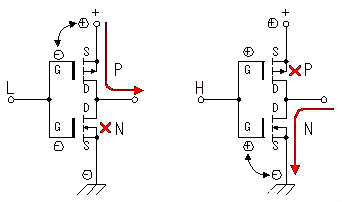

上面简述一下用C-MOS场效应管（加强型MOS 场效应管）构成的操纵电路的任务进程（见图9）。电路将一个加强型P沟道MOS场效应管和一个加强型N沟道MOS场效应管组合在一路操纵。当输出端为低电日常平凡，P沟道MOS场效应管导通，输出端与电源正极接通。当输出端为高电日常平凡，N沟道MOS场效应管导通，输出端与电源地接通。在该电路中，P沟道MOS场效应管和N沟道MOS场效应督任务道理图MOS场效应管老是在相反的状况下任务，其相位输出端和输出审察反。经由进程这类任务体例咱们能够取得较大的电流输出。同时因为泄电流的影响，使得栅压在还不到0V，凡是在栅极电压小于1到2V时，MOS场效应管既被关断。差别场效应管其关断电压略有差别。也正因为如斯，使得该电路不会因为两管同时导通而构成电源短路。

MOS场效应督任务道理图

场效应管三个极

效应管是只需一种载流子到场导电，用输出电压节制输出电流的半导体器件。有N沟道器件和P沟道器件。有结型场效应三极管JFET(Junction Field Effect Transister)和绝缘栅型场效应三极管IGFET( Insulated Gate Field Effect Transister) 之分。IGFET也称金属-氧化物-半导体三极管MOSFET（Metal Oxide SemIConductor FET）。MOS场效应管有加强型（Enhancement MOS 或EMOS）和耗尽型(Depletion)MOS或DMOS）两大类，每类有N沟道和P沟道两种导电范例。

场效应管有三个电极：

D(Drain) 称为漏极，相称双极型三极管的集电极；

G(Gate) 称为栅极，相称于双极型三极管的基极；

S(Source) 称为源极，相称于双极型三极管的发射极。

MOS场效应督任务道理图

加强型MOS场效应管

道加强型MOSFET根基上是一种摆布对称的拓扑布局，它是在P型半导体上天生一层SiO2 薄膜绝缘层，而后用光刻工艺分散两个高搀杂的N型区，从N型区引出电极，一个是漏极D，一个是源极S。在源极和漏极之间的绝缘层上镀一层金属铝作为栅极 G。P型半导体称为衬底(substrat)，用标记B表现。

任务道理

1．沟道构成道理

当Vgs=0 V时，漏源之间相称两个面对面的二极管，在D、S之间加上电压，不会在D、S间构成电流。

当栅极加有电压时，若0＜Vgs＜Vgs(th)时（VGS(th) 称为开启电压），经由进程栅极和衬底间的电容感化，将接近栅极下方的P型半导体中的空穴向下方排挤，呈现了一薄层负离子的耗尽层。耗尽层中的少子将向表层活动，但数目无限，缺乏以构成沟道，以是依然缺乏以构成漏极电流ID。

进一步增添Vgs，当Vgs＞Vgs(th)时，因为此时的栅极电压已比拟强，在接近栅极下方的P型半导体表层中堆积较多的电子，能够构成沟道，将漏极和源极相同。若是此时加有漏源电压，就能够构成漏极电流ID。在栅极下方构成的导电沟道中的电子，因与P型半导体的载流子空穴极性相反，故称为反型层（inversion layer）。跟着Vgs的持续增添，ID将不时增添。

在Vgs=0V时ID=0，只需当Vgs＞Vgs(th)后才会呈现漏极电流，这类MOS管称为加强型MOS管。

VGS对漏极电流的节制干系可用iD=f(vGS)|VDS=const这一曲线描写，称为转移特征曲线，见图。

MOS场效应督任务道理图

转移特征曲线斜率gm的巨细反应了栅源电压对漏极电流的节制感化。 gm 的量纲为mA/V，以是gm也称为跨导。

跨导的界说式以下：

MOS场效应督任务道理图

gm=△ID/△VGS|(单元mS)

2． Vds对沟道导电能力的节制

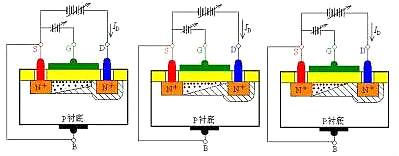

当Vgs＞Vgs(th)，且牢固为某一值时，来阐发漏源电压Vds对漏极电流ID的影响。Vds的差别变更对沟道的影响如图所示。

MOS场效应督任务道理图

按照此图能够有以下干系:

VDS=VDG＋VGS= —VGD＋VGS

VGD=VGS—VDS

当VDS为0或较小时，相称VGD＞VGS(th)，沟道呈斜线散布。在紧靠漏极处，沟道到达开启的水平以上，漏源之间有电流经由进程。

当VDS 增添到使VGD=VGS(th)时，相称于VDS增添使漏极处沟道缩减到方才开启的环境，称为预夹断，此时的漏极电流ID根基饱和。

当VDS增添到 VGD

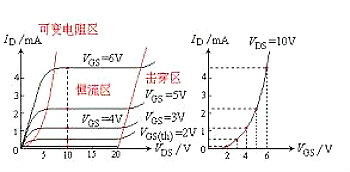

当VGS＞VGS(th)，且牢固为某一值时，VDS对ID的影响，即iD=f(vDS)|VGS=const这一干系曲线如图所示。

这一曲线称为漏极输出特征曲线。

MOS场效应督任务道理图

伏安特征

1．非饱和区

非饱和区（Nonsaturation Region）又称可变电阻区，是沟道未被预夹断的任务区。由不等式VGS>VGS(th)、VDS

2．饱和区

饱和区(Saturation Region)又称缩小区，是沟道预夹断后所对应的任务区。由不等式VGS>VGS(th)、VDS>VGS-VGS(th) 限制。漏极电流抒发式：

在这个任务区内，ID受VGS节制。斟酌厄尔利效应的ID抒发式：

3．停止区和亚阈区

VGS

4．击穿区

当VDS 增大到足以使漏区与衬底间PN结激发雪崩击穿时，ID敏捷增添，管子进入击穿区。

场效应管的首要参数

① 开启电压VGS(th) (或VT)

开启电压是MOS加强型管的参数，栅源电压小于开启电压的相对值，场效应管不能导通。

② 夹断电压VGS(off) (或VP)

夹断电压是耗尽型FET的参数，当VGS=VGS(off) 时，漏极电流为零。

③ 饱和漏极电流IDSS

耗尽型场效应三极管，当VGS=0时所对应的漏极电流。

④ 输出电阻RGS

场效应三极管的栅源输出电阻的典范值，对结型场效应三极管，反偏时RGS约大于107Ω，对绝缘栅场型效应三极管，RGS约是109～1015Ω。

⑤ 低频跨导gm

低频跨导反应了栅压对漏极电流的节制感化，这一点与电子管的节制感化非常相像。gm能够在转移特征曲线上求取，单元是mS(毫西门子)。

⑥ 最大漏极功耗PDM

最大漏极功耗可由PDM=VDS ID决议，与双极型三极管的PCM相称

定性判定MOS型场效应管的黑白

先用万用表R×10kΩ挡(内置有9V或15V电池)，把负表笔(黑)接栅极(G)，正表笔(红)接源极(S)。给栅、源极之间充电，此时万用表指针有轻细偏转。再改用万用表R×1Ω挡，将负表笔接漏极(D)，正笔接源极(S)，万用表唆使值若为几欧姆，则申明场效应管是好的。

定性判定结型场效应管的电极

将万用表拨至R×100档，红表笔肆意接一个脚管，黑表笔则接另外一个脚管，使第三脚悬空。若发明表针有轻细摆动，就证实第三脚为栅极。欲取得更较着的察看结果，还可操纵人体接近或用手指触摸悬空脚，只需看到表针作大幅度偏转，即申明悬空脚是栅极，其他二脚别离是源极和漏极。

判定来由：

JFET的输出电阻大于100MΩ，并且跨导很高，当栅极开路时空间电磁场很轻易在栅极上感到出电压旌旗灯号，使管子趋于停止，或趋于导通。若将人体感到电压间接加在栅极上，因为输出搅扰旌旗灯号较强，上述景象会加倍较着。如表针向左边大幅度偏转，就象征着管子趋于停止，漏-源极间电阻RDS增大，漏-源极间电流减小IDS。反之，表针向右边大幅度偏转，申明管子趋势导通，RDS↓，IDS↑。但表针事实向哪一个标的目的偏转，应视感到电压的极性(正向电压或反向电压)及管子的任务点而定。

注重事变：

(1)实验标明，当两手与D、S极绝缘，只摸栅极时，表针普通向左偏转。可是，若是两手别离打仗D、S极，并且用手指摸住栅极时，有能够察看到表针向右偏转的景象。其缘由是人体几个部位和电阻对场效应管起到偏置感化，使之进入饱和区。

(2)也能够用舌尖舔住栅极，景象同上。
