场效应晶体管（Field Effect Transistor缩写(FET)）简称场效应管。普通的晶体管是由两种极性的载流子,即大都载流子和反极性的大都载流子到场导电,是以称为双极型晶体管,而FET仅是由大都载流子到场导电,它与双极型相反,也称为单极型晶体管。它属于电压节制型半导体器件，具备输出电阻高（108～109Ω）、噪声小、功耗低、静态规模大、易于集成、不二次击穿景象、宁静任务地区宽等长处，现已成为双极型晶体管和功率晶体管的壮大合作者。
场效应管分结型、绝缘栅型两大类。结型场效应管（JFET）因有两个PN结而得名，绝缘栅型场效应管（JGFET）则因栅极与别的电极完整绝缘而得名。今朝在绝缘栅型场效应管中，利用最为普遍的是MOS场效应管，简称MOS管（即金属-氧化物-半导体场效应管MOSFET）；别的另有PMOS、NMOS和VMOS功率场效应管，和比来刚问世的πMOS场效应管、VMOS功率模块等。
按沟道半导体资料的差别，结型和绝缘栅型各分沟道和P沟道两种。若按导电体例来别离，场效应管又可分红耗尽型与加强型。结型场效应管均为耗尽型，绝缘栅型场效应管既有耗尽型的，也有加强型的。

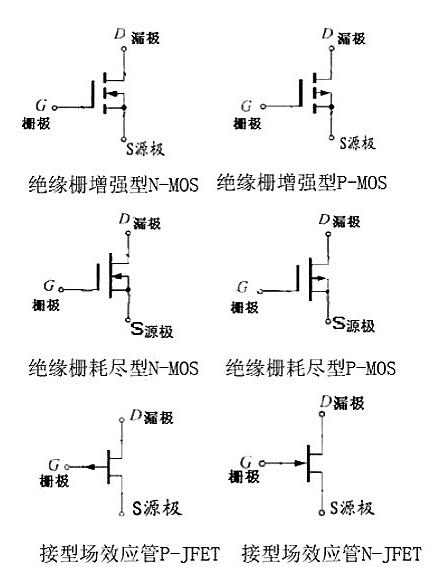

场效应晶体管可分为结场效应晶体管和MOS场效应晶体管。而MOS场效应晶体管又分为N沟耗尽型和加强型；P沟耗尽型和加强型四大类。见下图。
现行有两种定名体例。第一种定名体例与双极型三极管不异，第三位字母J代表结型场效应管，O代表绝缘栅场效应管。第二位字母代表 资料，D是P型硅，反型层是N沟道；C是N型硅P沟道。比方,3DJ6D是结型N沟道场效应三极管，3DO6C 是绝缘栅型N沟道场效应三极管。
第二种定名体例是CS××#，CS代表场效应管，××以数字代表型号的序号，#用字母代表统一型号中的差别规格。比方CS14A、CS45G等。
场效应管的参数良多，包含直流参数、互换参数和极限参数，但普通利用时存眷以下首要参数：
1、I DSS — 饱和漏源电流。是指结型或耗尽型绝缘栅场效应管中，栅极电压U GS=0时的漏源电流。
2、UP — 夹断电压。是指结型或耗尽型绝缘栅场效应管中，使漏源间刚停止时的栅极电压。
3、UT — 开启电压。是指加强型绝缘栅场效管中，使漏源间刚导通时的栅极电压。
4、gM — 跨导。是表现栅源电压U GS — 对漏极电流I D的节制能力，即漏极电流I D变更量与栅源电压UGS变更量的比值。gM 是权衡场效应管缩小能力的首要参数。
5、BUDS — 漏源击穿电压。是指栅源电压UGS必然时，场效应管普通任务所能蒙受的最大漏源电压。这是一项极限参数，加在场效应管上的任务电压必须小于BUDS。
6、PDSM — 最大耗散功率。也是一项极限参数，是指场效应管机能不变坏时所许可的最大漏源耗散功率。利用时，场效应管现实功耗应小于PDSM并留有必然余量。
7、IDSM — 最大漏源电流。是一项极限参数，是指场效应管普通任务时，漏源间所许可经由进程的最大电流。场效应管的任务电流不应跨越IDSM
1、场效应管可利用于缩小。由于场效应管缩小器的输出阻抗很高，是以耦合电容能够容量较小，不必利用电解电容器。
2、场效应管很高的输出阻抗很是适合作阻抗变更。经常利用于多级缩小器的输出级作阻抗变更。
3、场效应管能够用作可变电阻。
4、场效应管能够便利地用作恒流源。
5、场效应管能够用作电子开关。
场效应管的栅极相称于晶体管的基极，源极和漏极别离对应于晶体管的发射极和集电极。将万用表置于R×1k档，用两表笔别离丈量每两个管脚间的正、反向电阻。当某两个管脚间的正、反向电阻相称，均为数KΩ时，则这两个管脚为漏极D和源极S（可互换），余下的一个管脚即为栅极G。对有4个管脚的结型场效应管，别的一极是屏障极（利用中接地）。
用万用表黑表笔碰触管子的一个电极，红表笔别离碰触别的两个电极。若两次测出的阻值都很小，申明均是正向电阻，该管属于N沟道场效应管，黑表笔接的也是栅极。
制作工艺决议了场效应管的源极和漏极是对称的，能够互换利用，并不影响电路的普通任务，以是不必加以辨别。源极与漏极间的电阻约为几千欧。
注重不能用此法鉴定绝缘栅型场效应管的栅极。由于这类管子的输出电阻极高，栅源间的极间电容又很小，丈量时只需有少许的电荷，便可在极间电容上组成很高的电压，轻易将管子破坏。
将万用表拨到R×100档，红表笔接源极S，黑表笔接漏极D，相称于给场效应管加上1.5V的电源电压。这时候表针唆使出的是D-S极间电阻值。而后用手指捏栅极G，将人体的感到电压作为输出旌旗灯号加到栅极上。由于管子的缩小感化，UDS和ID都将产生变更，也相称于D-S极间电阻产生变更，可察看到表针有较大幅度的摆动。若是手捏栅极时表针摆动很小，申明管子的缩小能力较弱；若表针不动，申明管子已破坏。
由于人体感到的50Hz互换电压较高，而差别的场效应管用电阻档丈量时的任务点能够差别，是以用手捏栅极时表针能够向右摆动，也能够向左摆动。大都的管子RDS减小，使表针向右摆动，大都管子的RDS增大，表针向左摆动。不管表针的摆动标的目的若何，只需能有较着地摆动，就申明管子具备缩小能力。
本体例也合用于测MOS管。为了掩护MOS场效应管，必须用手握住螺钉旋具绝缘柄，用金属杆去碰栅极，以防止人体感到电荷间接加到栅极上，将管子破坏。
MOS管每次丈量终了，G-S结电容上会充有少许电荷，成立起电压UGS，再接着测时表针能够不动，此时将G-S极间短路一下便可。
即金属-氧化物-半导体型场效应管，英文缩写为MOSFET（Metal-Oxide-Semiconductor Field-Effect-Transistor），属于绝缘栅型。其首要特色是在金属栅极与沟道之间有一层二氧化硅绝缘层，是以具备很高的输出电阻（最高可达1015Ω）。它也分N沟道管和P沟道管，标记如图1所示。凡是是将衬底（基板）与源极S接在一路。按照导电体例的差别，MOSFET又分加强型、耗尽型。所谓加强型是指：当VGS=0时管子是呈停止状况，加上准确的VGS后，大都载流子被吸收到栅极，从而“加强”了该地区的载流子，组成导电沟道。耗尽型则是指，当VGS=0时即组成沟道，加上准确的VGS时，能使大都载流子流出沟道，是以“耗尽”了载流子，使管子转向停止。
以N沟道为例，它是在P型硅衬底上制成两个高搀杂浓度的源分散区N+和漏分散区N+，再别离引出源极S和漏极D。源极与衬底在外部连通，两者总坚持等电位。图1（a）标记中的前头标的目的是从内向里，表现从P型资料（衬底）指身N型沟道。当漏接电源正极，源极接电源负极并使VGS=0时，沟道电流（即漏极电流）ID=0。跟着VGS逐步降低，受栅极正电压的吸收，在两个分散区之间就感到出带负电的大都载流子，组成从漏极到源极的N型沟道，当VGS大于管子的开启电压VTN（普通约为+2V）时，N沟道管起头导通，组成漏极电流ID。
MOS场效应管比拟“娇气”。这是由于它的输出电阻很高，而栅-源极间电容又很是小，极易受外界电磁场或静电的感到而带电，而少许电荷便可在极间电容上组成相称高的电压（U=Q/C），将管子破坏。是以了厂时各管脚都绞合在一路，或装在金属箔内，使G极与S极呈等电位，防止堆集静电荷。管子不必时，全数引线也应短接。在丈量时应非分特别谨慎，并接纳响应的防静电感办法。
从这个景象能够辨别出结型场效应管的三个电极。具体体例：将万用表拨在R×1k档上，任选两个电极，别离测出其正、反向电阻值。当某两个电极的正、反向电阻值相称，且为几千欧姆时，则该两个电极别离是漏极D和源极S。由于对结型场效应管而言，漏极和源极可互换，剩下的电极必定是栅极G。也能够将万用表的黑表笔（红表笔也行）肆意打仗一个电极，别的一只表笔顺次去打仗其他的两个电极，测其电阻值。
当呈现两次测得的电阻值类似相称时，则黑表笔所打仗的电极其栅极，其他两电极别离为漏极和源极。若两次测出的电阻值均很大，申明是PN结的反向，即都是反向电阻，能够鉴定是N沟道场效应管，且黑表笔接的是栅极。若两次测出的电阻值均很小，申明是正向PN结，便是正向电阻，鉴定为P沟道场效应管，黑表笔接的也是栅极。若不呈现上述环境，能够更调黑、红表笔按上述体例停止测试，直到辨别出栅极其止。
测电阻法是用万用表丈量场效应管的源极与漏极、栅极与源极、栅极与漏极、栅极G1与栅极G2之间的电阻值同场效应管手册标明的电阻值是不是符合去辨别管的黑白。
具体体例：起首将万用表置于R×10或R×100档，丈量源极S与漏极D之间的电阻，凡是在几十欧到几千欧规模（在手册中可知，各种差别型号的管，其电阻值是各不不异的），若是测得阻值大于普通值，能够是由于外部打仗不良。若是测得阻值是无限大，能够是外部断极。而后把万用表置于R×10k档，再测栅极G1与G2之间、栅极与源极、栅极与漏极之间的电阻值，当测得其各项电阻值均为无限大，则申明管是普通的；若测得上述各阻值太小或为通路，则申明管是坏的。要注重，若两个栅极在管内断极，可用元件代换法停止检测。
用万用表电阻的R×100档，红表笔接源极S，黑表笔接漏极D，给场效应管加上1.5V的电源电压，此时表针唆使出的漏源极间的电阻值。而后用手捏住结型场效应管的栅极G，将人体的感到电压旌旗灯号加到栅极上。如许，由于管的缩小感化，漏源电压VDS和漏极电流Ib都要产生变更，也便是漏源极间电阻产生了变更，由此能够察看到表针有较大幅度的摆动。若是手捏栅极表针摆动较小，申明管的缩小能力较差；表针摆动较大，标明管的缩小能力大；若表针不动，申明管是坏的。
丈量之前，先把人体对地短路后，能力摸触MOSFET的管脚。最好在手段上接一条导线与大地连通，令人体与大地坚持等电位。再把管脚分隔，而后拆掉导线。
将万用表拨于R×100档，起首肯定栅极。若某脚与别的脚的电阻都是无限大，证实此脚便是栅极G。互换表笔重丈量，S-D之间的电阻值应为几百欧至几千欧，此中阻值较小的那一次，黑表笔接的为D极，红表笔接的是S极。日本出产的3SK系列产物，S极与管壳接通，据此很轻易肯定S极。
将G极悬空，黑表笔接D极，红表笔接S极，而后用手指触摸G极，表针应有较大的偏转。双栅MOS场效应管有两个栅极G1、G2。为辨别之，可用手别离触摸G1、G2极，此中表针向左边偏转幅度较大的为G2极。
今朝有的MOSFET管在G-S极间增添了掩护二极管，日常平凡就不须要把各管脚短路了。
MOS场效应晶体管在利用时应注重分类，不能随意互换。MOS场效应晶体管由于输出阻抗高（包含MOS集成电路）极易被静电击穿，利用时应注重以下法则：
（1）. MOS器件出厂时凡是装在玄色的导电泡沫塑料袋中，切勿自行随意拿个塑料袋装。也可用细铜线把各个引脚毗连在一路，或用锡纸包装
（2）.掏出的MOS器件不能在塑料板上滑动，利用金属盘来盛放待用器件。
（3）. 焊接用的电烙铁必须杰出接地。
（4）. 在焊接前应把电路板的电源线与地线短接，再MOS器件焊接实现后在分隔。
（5）. MOS器件各引脚的焊接挨次是漏极、源极、栅极。拆机时挨次相反。
（6）.电路板在装机之前，要用接地的线夹子去碰一下机械的各接线端子，再把电路板接上去。
（7）. MOS场效应晶体管的栅极在许可前提下，最好接入掩护二极管。在检验电路时应注重查证原本的掩护二极管是不是破坏。
1、鉴定栅极G将万用表拨至R×1k档别离丈量三个管脚之间的电阻。若发明某脚与其字两脚的电阻均呈无限大，并且互换表笔后仍为无限大，则证实此脚为G极，由于它和别的两个管脚是绝缘的。
2、鉴定源极S、漏极D由图1可见，在源-漏之间有一个PN结，是以按照PN结正、反向电阻存在差别，可辨认S极与D极。用互换表笔法测两次电阻，此中电阻值较低（普通为几千欧至十几千欧）的一次为正向电阻，此时黑表笔的是S极，红表笔接D极。
3、丈量漏-源通态电阻RDS（on）将G-S极短路，挑选万用表的R×1档，黑表笔接S极，红表笔接D极，阻值应为几欧至十几欧。由于测试前提差别，测出的RDS（on）值比手册中给出的典范值要高一些。比方用500型万用表R×1档实测一只IRFPC50型VMOS管，RDS（on）=3.2W，大于0.58W（典范值）。
4、查抄跨导将万用表置于R×1k（或R×100）档，红表笔接S极，黑表笔接D极，手持螺丝刀去碰触栅极，表针应有较着偏转，偏转愈大，管子的跨导愈高。注重事变：
VMOS管亦分N沟道管与P沟道管，但绝大大都产物属于N沟道管。对P沟道管，丈量时应互换表笔的地位。
有大都VMOS管在G-S之间并有掩护二极管，本检测体例中的1、2项不再合用。
今朝市场上另有一种VMOS管功率模块，专供互换机电调速器、逆变器利用。比方美国IR公司出产的IRFT001型模块，外部有N沟道、P沟道管各三只，组成三相桥式布局。
此刻市售VNF系列（N沟道）产物，是美国Supertex出产的超高频功率场效应管，其最高任务频次fp=120MHz，IDSM=1A，PDM=30W，共源小旌旗灯号低频跨导gm=2000μS。合用于高速开关电路和播送、通讯装备中。
利用VMOS管时必须加适合的散热器后。以VNF306为例，该管子加装140×140×4（mm）的散热器后，最大功率能力到达30W。
多管并联后，由于极间电容和散布电容响应增添，使缩小器的高频特征变坏，经由进程反应轻易引发缩小器的高频寄生振荡。为此，并联复合管管子普通不跨越4个，并且在每管基极或栅极上串接防寄生振荡电阻。
为了宁静利用场效应管，在线路的设想中不能跨越管的耗散功率，最大漏源电压、最大栅源电压和最大电流等参数的极限值。
各种型场效应管在利用时，都要严酷按请求的偏置接人电路中，要遵照场效应管偏置的极性。如结型场效应管栅源漏之间是PN结，N沟道管栅极不能加正偏压；P沟道管栅极不能加负偏压，等等。
MOS场效应管由于输人阻抗极高，以是在运输、储藏中必须将引出脚短路，要用金属屏障包装，以防止外来感到电势将栅极击穿。特别要注重，不能将MOS场效应管放人塑料盒子内，保管时最好放在金属盒内，同时也要注重管的防潮。
为了防止场效应管栅极感到击穿，请求统统测试仪器、任务台、电烙铁、线路自身都必须有杰出的接地；管脚在焊接时，先焊源极；在连入电路之前，管的全数引线端坚持相互短接状况，焊接完后才把短接资料去掉；从元器件架上取下管时，应以恰当的体例确保人体接地如接纳接地环等；固然，若是能接纳进步前辈的气热型电烙铁，焊接场效应管是比拟便利的，并且确保宁静；在未关断电源时，相对不能够把管插人电路或从电路中拔出。以上宁静办法在利用场效应管时必须注重。
在装置场效应管时，注重装置的地位要尽可能防止接近发烧元件；为了防管件振动，有须要将管壳体紧固起来；管脚引线在曲折时，该当大于根部尺寸5毫米处停止，以防止弯断管脚和引发漏气等。对功率型场效应管，要有杰出的散热前提。由于功率型场效应管在高负荷前提下利用，必须设想充足的散热器，确保壳体温度不跨越额外值，使器件持久不变靠得住地任务。
本篇文章首要先容了场效应管和VMOS管的监测体例，并对步骤停止了具体的讲授。固然场效应管体积不大，但其检验的进程却能清算出如斯多的常识点，可见在电源进修的进程中不不值得堆集的常识点。在文章的最初，还给出了场效应管的利用注重事变，信任在浏览事后能很大水平上赞助设想者们削减对场效应管的破坏。
