甚么是pmos管
PMOS是指n型衬管底、p沟道，靠空穴的活动输送电流的MOS管。
P沟道MOS晶体管的空穴迁徙率低，是以在MOS晶体管的多少尺寸和任务电压相对值相称的情况下，PMOS晶体管的跨导小于N沟道MOS晶体管。另外，P沟道MOS晶体管阈值电压的相对值通俗偏高，请求有较高的任务电压。它的供电电源的电压巨细和极性，与双极型晶体管——晶体管逻辑电路不兼容。PMOS因逻辑摆幅大，充电放电进程长，加上器件跨导小，以是任务速率更低，在NMOS电路（见N沟道金属—氧化物—半导体集成电路）显现今后，大都已为NMOS电路所代替。只是，因PMOS电路工艺简略，代价自制，有些中规模和小规模数字节制电路仍接纳PMOS电路手艺。
P沟道MOS管开关电路任务道理
金属氧化物半导体场效应(MOS)晶体管可分为N沟道与P沟道两大类， P沟道硅MOS场效应晶体管在N型硅衬底上有两个P+区，别离叫做源极和漏极，南北极之间不通导，柵极上加有充足的正电压(源极接地)时，柵极下的N型硅外表显现P型反型层，成为跟尾源极和漏极的沟道。修改栅压能够或许修改沟道中的电子密度，从而修改沟道的电阻。这类MOS场效应晶体管称为P沟道加强型场效应晶体管。假定N型硅衬底外表不加栅压就已存在P型反型层沟道，加上得当的偏压，能够或许使沟道的电阻增大或减小。如许的MOS场效应晶体管称为P沟道耗尽型场效应晶体管。统称为PMOS晶体管。
P沟道MOS晶体管的空穴迁徙率低，是以在MOS晶体管的多少尺寸和任务电压相对值相称的情况下，PMOS晶体管的跨导小于N沟道MOS晶体管。另外，P沟道MOS晶体管阈值电压的相对值通俗偏高，哀告有较高的任务电压。它的供电电源的电压巨细和极性，与双极型晶体管——晶体管逻辑电路不兼容。PMOS因逻辑摆幅大，充电放电进程长，加上器件跨导小，以是任务速率更低，在P沟道MOS管开关电路(见N沟道金属—氧化物—半导体集成电路)显现今后，大都已为NMOS电路所代替。只是，因PMOS电路工艺简略，代价廉价，有些中规模和小规模数字节制电路仍接纳PMOS电路手艺。PMOS的特征，Vgs小于一定的值就会导通，适合用于源极接VCC时的情况（高端驱动）。可是，当然PMOS能够或许很便利地用作高端驱动，但因为导通电阻大，代价贵，交换品种少等启事，在高端驱动中，凡是仍是利用NMOS。
一般任务时，P沟道加强型MOS管的衬底必需与源极相连，而漏心极的电压Vds应为负值，以保障两个P区与衬底之间的PN结均为反偏，同时为了在衬底顶外表附近组成导电沟道，栅极对源极的电压Vgs也应为负。
1．Ｖds≠Ｏ的情况导电沟道组成今后，ＤＳ间加负向电压时，那末在源极与漏极之间将有漏极电流Ｉd畅通，并且Ｉd随Vds而增添．Ｉd沿沟道发生的压降使沟道上各点与栅极间的电压不再相称，该电压减弱了栅极中负电荷电场的感化，使沟道从漏极到源极逐步变窄．当Ｖds增大到使Ｖgd＝Ｖgs（TH），沟道在漏极附近显现预夹断．
2．导电沟道的组成（Ｖds＝0）当Vds=0时，在栅源之间加负电压Vgs，因为绝缘层的存在，故不电流，可是金属栅极被补充电而堆积负电荷，Ｎ型半导体中的多子电子被负电荷排挤向体内活动，外表留下带正电的离子，组成耗尽层，跟着Ｇ、Ｓ间负电压的增添，耗尽层加宽，当Vgs增大到一定值时，衬底中的空穴（少子）被栅极中的负电荷接收到外表，在耗尽层和绝缘层之间组成一个Ｐ型薄层，称反型层，这个反型层就组成漏源之间的导电沟道，这时候候的Ｖgs称为开启电压Vgs（th），Vgs到Vgs（th）后再增添，衬底外表感到的空穴越多，反型层加宽，而耗尽层的宽度却不再变更，如许咱们能够或许用Vgs的巨细节制导电沟道的宽度。
P沟道MOS管开关电路

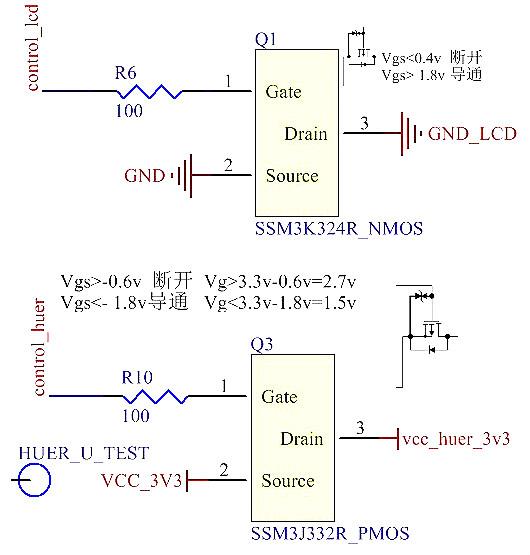

下图是两种P沟道MOS管开关电路利用：此中第一种NMOS管为高电平导通，低电平截断，Drain端接前面电路的接地端；第二种为P沟道MOS管开关电路，为高电平断开，低电平导通，Drain端接前面电路的VCC端。
起首要遏制MOSFET的挑选，MOSFET有两大范例：N沟道和P沟道。在功率体系中，MOSFET可被当作电气开关。当在N沟道MOSFET的栅极和源极间加上正电压时，其开关导通。导通时，电流可经开关从漏极流向源极。漏极和源极之间存在一个内阻，称为导通电阻RDS(ON)。必须清晰MOSFET的栅极是个高阻抗端，是以，老是要在栅极加上一个电压。这便是前面先容电路图中栅极所接电阻至地。若是栅极其悬空，器件将不能按设想企图任务，并能够或许在不得当的时辰导通或封闭，致使体系发生潜伏的功率消耗。当源极和栅极间的电压为零时，P沟道MOS管开关电路封闭，而电流遏制经由进程器件。固然这时候候器件已封闭，但依然有细小电流存在，这称之为泄电流，即IDSS。
第一步：选用N沟道仍是P沟道
为设想挑选准确器件的第一步是决议接纳N沟道仍是P沟道MOSFET。在典范的功率利用中，当一个MOSFET接地，而负载毗连到支线电压上时，该MOSFET就组成了高压侧开关。在高压侧开关中，应接纳N沟道MOSFET，这是出于对封闭或导通器件所需电压的斟酌。当MOSFET毗连到总线及负载接地时，就要用高压侧开关。凡是会在这个拓扑中接纳P沟道MOS管开关电路，这也是出于对电压驱动的斟酌。
第二步：肯定额外电流
第二步是挑选MOSFET的额外电流。视电路布局而定，该额外电流应是负载在一切情况下能够或许蒙受的最大电流。与电压的情况类似，设想职员必须确保所选的MOSFET能蒙受这个额外电流，即便在体系发生尖峰电流时。两个斟酌的电流情况是持续形式和脉冲尖峰。该参数以FDN304P管DATASHEET为参考，参数如图所示：
在持续导通形式下，MOSFET处于稳态，此时电流持续经由进程器件。脉冲尖峰是指有大量电涌(或尖峰电流)流过器件。一旦肯定了这些前提下的最大电流，只要间接挑选能蒙受这个最大电流的器件便可。
选好额外电流后，还必须计较导通消耗。在现实情况下，MOSFET并不是抱负的器件，因为在导电进程中会有电能消耗，这称之为导通消耗。MOSFET在“导通”时就像一个可变电阻，由器件的RDS(ON)所肯定，并随温度而明显变更。器件的功率耗费可由Iload2×RDS(ON)计较，因为导通电阻随温度变更，是以功率耗费也会随之按比例变更。对MOSFET施加的电压VGS越高，RDS(ON)就会越小；反之RDS(ON)就会越高。对体系设想职员来讲，这便是取决于体系电压而须要折衷衡量的处所。对便携式设想来讲，接纳较低的电压比拟轻易(较为遍及)，而对产业设想，可接纳较高的电压。注重RDS(ON)电阻会跟着电流轻细回升。对RDS(ON)电阻的各类电气参数变更可在制作商供给的手艺材料表中查到。
第三步：肯定热请求
挑选MOSFET的下一步是计较体系的散热请求。设想职员必须斟酌两种差别的情况，即最坏情况和实在情况。倡议接纳针对最坏情况的计较成果，因为这个成果供给更大的宁静余量，能确保体系不会生效。在MOSFET的材料表上另有一些须要注重的丈量数据；比方封装器件的半导体结与情况之间的热阻，和最大的结温。
器件的结温即是最大情况温度加上热阻与功率耗散的乘积(结温=最大情况温度+[热阻×功率耗散])。按照这个方程可解出体系的最大功率耗散，即按界说相称于I2×RDS(ON)。因为设想职员已肯定将要经由进程器件的最大电流，是以能够或许计较出差别温度下的RDS(ON)。值得注重的是，在处置简略热模子时，设想职员还必须斟酌半导体结/器件外壳及外壳/情况的热容量；即请求印刷电路板和封装不会当即升温。
凡是，一个P沟道MOS管开关电路PMOS管，会有寄生的二极管存在，该二极管的感化是避免源漏端反接，对PMOS而言，比起NMOS的上风在于它的开启电压能够或许为0，而DS电压之间电压相差不大，而NMOS的导通前提请求VGS要大于阈值，这将致使节制电压一定大于所需的电压，会显现不用要的费事。选用PMOS作为节制开关，有上面两种利用：
第一种利用，P沟道MOS管开关电路由PMOS来遏制电压的挑选，当V8V存在时，此时电压全数由V8V供给，将PMOS封闭，VBAT不供给电压给VSIN，而当V8V为低时，VSIN由8V供电。注重R120的接地，该电阻能将栅极电压不变地拉低，PMOS管典范开关电路确保PMOS的一般开启，这也是前文所描写的栅极高阻抗所带来的状况隐患。D9和D10的感化在于避免电压的倒灌。D9能够或许省略。这里要注重到现实上该电路的DS接反，如许由附生二极管导通致使了开关管的功效不能到达，现实利用要注重。

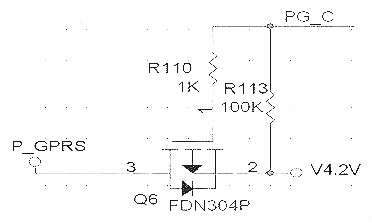

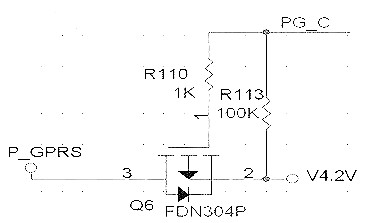

来看这个电路，节制旌旗灯号PGC节制V4.2是不是给P_GPRS供电。此电路中，源漏两头不接反，R110与R113存在的意思在于R110节制栅极电流不至于过大，R113节制栅极的常态，将R113上拉为高，停止PMOS，同时也能够或许看做是对节制旌旗灯号的上拉，当MCU内部管脚并不上拉时，即输入为开漏时，并不能驱动PMOS封闭，此时，就须要内部电压赐与的上拉，以是电阻R113起到了两个感化。R110能够或许更小，到100欧姆也可。
