P沟MOS督任务道理

金属氧化物半导体场效应(MOS)晶体管可分为N沟道与P沟道两大类，P沟道硅MOS场效应晶体管在N型硅衬底上有两个P+区，别离叫做源极和漏极，南北极之间不通导，柵极上加有充足的正电压(源极接地)时，柵极下的N型硅外表显现P型反型层，成为毗连源极和漏极的沟道。转变栅压能够转变沟道中的电子密度，从而转变沟道的电阻。这类MOS场效应晶体管称为P沟道加强型场效应晶体管。若是N型硅衬底外表不加栅压就已存在P型反型层沟道，加上恰当的偏压，能够使沟道的电阻增大或减小。如许的MOS场效应晶体管称为P沟道耗尽型场效应晶体管。统称为PMOS晶体管。

P沟道MOS晶体管的空穴迁徙率低,因此在MOS晶体管的多少尺寸和任务电压相对值相称的环境下，PMOS晶体管的跨导小于N沟道MOS晶体管。另外，P沟道MOS晶体管阈值电压的相对值普通偏高，请求有较高的任务电压。它的供电电源的电压巨细和极性,与双极型晶体管——晶体管逻辑电路不兼容。PMOS因逻辑摆幅大，充电放电进程长，加上器件跨导小，以是任务速率更低，在NMOS电路(见N沟道金属—氧化物—半导体集成电路)显现今后，大都已为NMOS电路所代替。只是,因PMOS电路工艺简略,代价自制，有些中范围和小范围数字节制电路仍接纳PMOS电路手艺。

PMOS集成电路是一种合适在低速、低频范畴内利用的器件。PMOS集成电路接纳-24V电压供电。如图5所示的CMOS-PMOS接口电路接纳两种电源供电。接纳间接接口体例，普通CMOS的电源电压挑选在10～12V就能够知足PMOS对输出电平的请求。

MOS场效应晶体管具备很高的输出阻抗，在电路中便于间接耦合，轻易制成范围大的集成电路。

P沟道MOS督任务道理的特征

Vgs小于必然的值就会导通，适合用于源极接VCC时的环境（高端驱动）。可是，当然PMOS能够很便利地用作高端驱动，但因为导通电阻大，代价贵，交换品种少等启事，在高端驱动中，凡是仍是利用NMOS。

普通任务时，P沟道加强型MOS管的衬底必需与源极相连，而漏心极的电压Vds应为负值，以保障两个P区与衬底之间的PN结均为反偏，同时为了在衬底顶外表附近组成导电沟道，栅极对源极的电压Vgs也应为负。

1．Ｖds≠Ｏ的环境导电沟道组成今后，ＤＳ间加负向电压时，那末在源极与漏极之间将有漏极电流Ｉd畅通，并且Ｉd随Vds而增添．Ｉd沿沟道发生的压降使沟道上各点与栅极间的电压不再相称，该电压减弱了栅极中负电荷电场的感化，使沟道从漏极到源极逐步变窄．当Ｖds增大到使Ｖgd＝Ｖgs（TH），沟道在漏极附近显现预夹断．

2．导电沟道的组成（Ｖds＝0）当Vds=0时，在栅源之间加负电压Vgs，因为绝缘层的存在，故不电流，可是金属栅极被补充电而堆积负电荷，Ｎ型半导体中的多子电子被负电荷排挤向体内活动，外表留下带正电的离子，组成耗尽层，跟着Ｇ、Ｓ间负电压的增添，耗尽层加宽，当Vgs增大到必然值时，衬底中的空穴（少子）被栅极中的负电荷接收到外表，在耗尽层和绝缘层之间组成一个Ｐ型薄层，称反型层，这个反型层就组成漏源之间的导电沟道，这时辰的Ｖgs称为开启电压Vgs（th），Vgs到Vgs（th）后再增添，衬底外表感到的空穴越多，反型层加宽，而耗尽层的宽度却不再变更，如许咱们能够用Vgs的巨细节制导电沟道的宽度。

加强型P沟道mos管开关前提

pmos管作为开关利用时，是由Vgs的电压值来节制S（source源极）和 D（drain漏极）间的通断。

Vgs的最小阀值电压为：0.4v，也便是说当 S（source源极）电压 — G（gate栅极）极    > 0.4V 时， 源极 和 漏极导通。

并且Vs = Vd ，S极电压即是D极电压。

比方：S极 为 3.3V，G极 为0.1V，则  Vgs = Vg  —  Vs = -3.2 pmos管导通，D极电压为3.3V

普通pmos管当作开关利用的时，S极和D极之间几近不压降。

在现实利用中，普通G极接MCU节制管脚，S极接电源正极VCC，D极接器件的输出。现实利用中的一个样比方下：

RF_CTRL为低电平的时辰，RF_RXD 和 RF_TXD上的电压为 VDD。

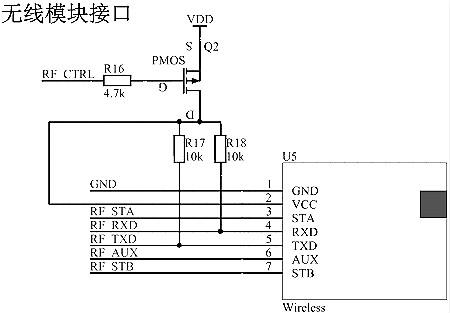

上面电路为P沟道MOS管用作电路切换开关利用电路：

电路阐发以下：

pmos的开启前提是VGS电压为负压，并且电压的相对值大于最低开启电压，普通小功率的PMOS管的最小开启电压为0.7V摆布，假定电池布满电，电压为4.2V,VGS=-4.2V，PMOS是导通的，电路是不题目的。当5V电压时，G极的电压为5V，S极的电压为5VV-二极管压降（0.5摆布）=4.5V，PMOS管关段，当不5V电压时，G极电压下拉为0V，S极的电压为电池电压（假定电池布满电4.2V）-MOS管未导通二极管压降（0.5V）=3.7，如许PMOS就导通，二极管压降就不了如许VGS=-4.2V.PMOS管导通对负载供电。在这里用一个肖特基二极管（SS12）也能够处理这个题目，不过便是有0.3V摆布的电压降。这里利用PMOS管，PMOS管完整导通，内阻比拟小，优与肖特基，几近不压降。不过下拉电阻利用的有点大，驱动PMOS不须要电流的，只需电压到达就能够够了，能够利用大电阻，削减任务电流，保举利用10K-100K摆布的电阻。
