TO-220mos引脚挨次 TO-220封装尺寸 TO-220系列区分 KIA MOS管
信息来历：本站 日期：2018-07-04
TO-220封装是一种快规复二极管常接纳的一种直插式的封装情势。此中，TO英文是 Transistor Outline的缩写。凡是，TO-220为单排直插，普通能够引出3个、5个或7个脚。罕见的TO-220封装有TO-220、TO-220F、TO-220AB、TO-220AC、TO-220D等。
TO-220全包（即塑封)和半包（即铁封）产物能够知足大功率二极管、三极管、MOS管和小范围IC的利用需要，接纳带散热片的设想，增添了时代的散热通道，平衡了电路的热特征。此中全包产物能够完成散热片和内部的电器绝缘，半包产物的散热结果则更好，两种形状的挑选能够知足电路矫捷设想和利用前提的差别需要。
快规复二极管TO-220封装布局图尺寸表
TO-220封装尺寸 引脚
快规复二极管TO-220AB封装
TO-220AB封装尺寸
TO-220与TO-220F外型根基不异，都是2.54mm脚距的3脚单列直插封装。

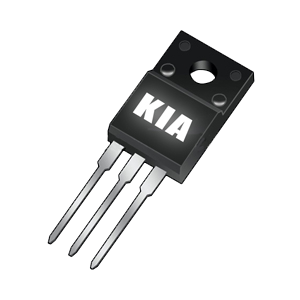

TO-220F是全塑封装，上到散热器上不用加绝缘垫。

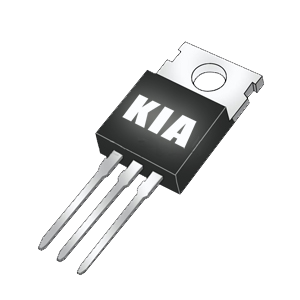

TO-220带金属片与中间脚相连的，如装散热器的话要加绝缘垫。
TO-220AC表现的单管，只要两个脚，外面只要一个芯片。
TO-220AB是双管，外面两个芯片，共阴体例毗连，有两个脚。
TO-220的散热局部：9.9×15.7，散热金属局部两侧有较着缺耳；TO-220AB的散热局部：10.4×15.0，散热金属局部两侧不较着缺耳。TO-220和TO-220F两个封装的Pd差别，源于两种封装的Rjc差别而至，Tj普通是到150℃，我感觉Tj=Tc+Pd*Rjc，此中，Tc是离晶圆比来的布局外壳的温度，Pd是快规复二极管上承载的功耗，Rjc是Juction to case的热阻。TO-220的Rjc小于TO-220的Rjc，TO-220封装的散热要优于TO-220F封装的散热。反之220F的绝缘好些，220的效力绝对来说会稍大点，可是差别并不是出格较着。
