pwm驱动mos管开关电路

MOS管开关电路是操纵一种电路，是操纵MOS管栅极（g）节制MOS管源极（s）和漏极（d）通断的道理机关的电路。MOS管分为N沟道与P沟道，以是开关电路也首要分为两种。本文为大师带来三种pwm驱动mos管开关电路剖析。

(一)罕见pwm驱动mos管开关电路

只是单个MOS管的通俗驱动体例像这类加强型NMOS管间接加一个电阻限流便可。因为MOS管内部有寄生电容偶然候为了加快电容放电，会在限流电阻反向并联一个二极管。

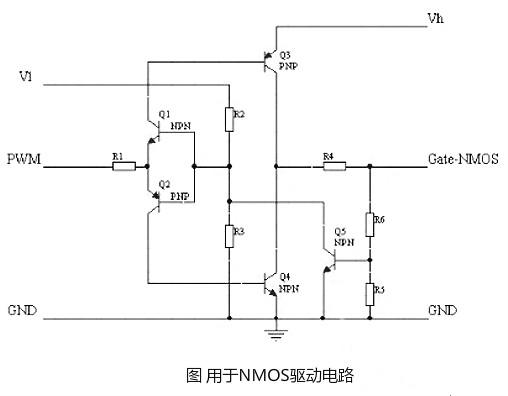

用于NMOS的驱动电路和用于pwm驱动mos管开关电路

针对NMOS驱动电路做一个简略阐发

Vl和Vh别离是低端和高真个电源，两个电压能够是不异的，可是Vl不应当跨越Vh。

Q1和Q2构成了一个反置的图腾柱，用来完成断绝，同时确保两只驱动管Q3和Q4不会同时导通。

R2和R3供给了PWM电压基准，经由进程转变这个基准，能够让电路任务在PWM旌旗灯号波形比拟陡直的地位。

Q3和Q4用来供给驱动电流，因为导通的时辰，Q3和Q4绝对Vh和GND最低都只要一个Vce的压降，这个压降凡是只要0.3V摆布，大大低于0.7V的Vce。

R5和R6是反应电阻，用于对gate电压停止采样，采样后的电压经由进程Q5对Q1和Q2的基极发生一个激烈的负反应，从而把gate电压限定在一个无限的数值。这个数值能够经由进程R5和R6来调理。

最初，R1供给了对Q3和Q4的基极电流限定，R4供给了对MOS管的gate电流限定，也便是Q3和Q4的Ice的限定。须要的时辰能够在R4下面并联加快电容。

pwm驱动mos管这个电路供给了以下的特征：

1，用低端电压和PWM驱动高端MOS管。

2，用小幅度的PWM旌旗灯号驱动高gate电压须要的MOS管。

3，gate电压的峰值限定

4，输出和输出的电流限定

5，经由进程操纵适合的电阻，能够到达很低的功耗。

6，PWM旌旗灯号反相。NMOS并不须要这个特征，能够经由进程前置一个反相器来处理。

（二）pwm驱动mos管开关电路

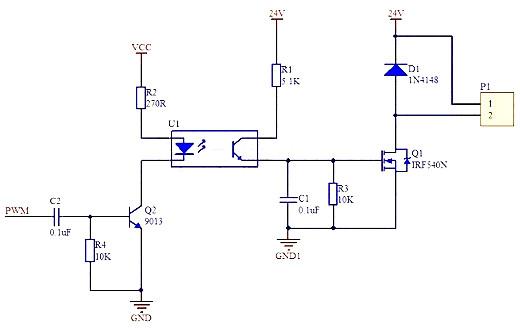

pwm驱动mos管电路图

pwm驱动mos管电路功效

当节制器输出pwm驱动mos管开关电路PWM脉冲时，电磁阀任务；不输出PWM时，电磁阀不任务。

pwm驱动mos管电路分化

全部电路按照光耦可分为两局部

左侧为光耦输出局部，也是全部电路pwm驱动mos管开关电路PWM旌旗灯号的输出局部；右侧为光耦输出局部，也是电磁阀的驱动局部。

这两局部经由进程光耦断绝，双方的地都不一样。

pwm驱动mos管全部电路的任务进程

当光耦不pwm驱动mos管开关电路PWM旌旗灯号输出时，光耦发光二极管停止，光耦的光电晶体管也是停止状况，Q1是一个NMOS，也处于停止状况，电磁阀不电流，不任务。

当光耦有pwm驱动mos管开关电路PWM旌旗灯号输出时，光耦发光二极管导通，触发光电晶体管也导通。24V电源经电阻R1，光电晶体管的CE极，电阻R3分压使NMOS IRF540N的栅极其高电平，触发MOS管导通，电磁阀线圈有电流流过，电磁阀触发举措。

二极管D1为电磁阀的泄放二极管，避免NMOS被高压破坏。电容C1起滤波感化，但同时也会增添MOS管的开关消耗。

注重：

在现实建造时，要注重电磁阀驱动这块，要让MOS管处于开关状况，以避免它发烧严峻。
