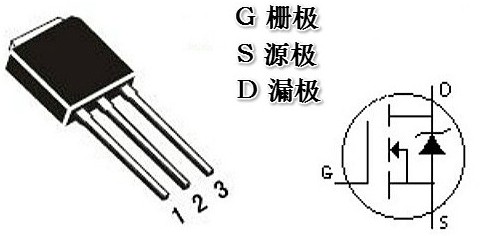

场效应管的三个极相称于三级管的三个电极，G是节制极，相称于三级管的B极，电压节制DS的导通率（三极管是电流节制型，B极节制CE的导通才能）D级是漏极，相称于三级管的集电极，S是源级，相称于三级管的发射级。
场效应管(FET)是操纵节制输出回路的电场效应来节制输出回路电流的一种半导体器件，并以此定名。因为它仅靠半导体中的大都载流子导电，又称单极型晶体管。
场效应管的三个极的G旌旗灯号波形不够峻峭，在点评切换阶段会形成大批电能消耗其副感化是下降电路转换效力，场效应管发热严重，易热破坏场效应管的三个极GS间存在必然电容，假设G旌旗灯号驱动才能不够，将严重影响波形跳变的时候.
将G-S极短路，挑选万用表的R×1档，黑表笔接S极，红表笔接D极，阻值应为几欧至十几欧。若发明某脚与其字两脚的电阻均呈无穷大，并且互换表笔后仍为无穷大，则证实此脚为G极，因为它和别的两个管脚是绝缘的。
将万用表拨至R×1k档别离测量三个管脚之间的电阻。用互换表笔法测两次电阻，此中电阻值较低（普通为几千欧至十几千欧）的一次为正向电阻，此时黑表笔的是S极，红表笔接D极。因为测试条件差别，测出的RDS（on）值比手册中给出的典范值要高一些。
场效应管的三个极在源-漏之间有一个PN结，是以按照PN结正、反向电阻存在差别，可辨认S极与D极。比方用500型万用表R×1档实测一只IRFPC50型VMOS管，RDS（on）=3.2W,大于0.58W（典范值）。
先用万用表R×10kΩ挡(内置有15V电池)，把负表笔(黑)接栅极(G)，正表笔(红)接源极(S)。给栅、源极之间充电，此时万用表指针有轻细偏转。再改用万用表R×1Ω挡，将负表笔接漏极(D)，正笔接源极(S)，万用表唆使值若为几欧姆，则申明场效应管是好的 。
将万用表拨至R×100档，红表笔肆意接一个脚管，黑表笔则接另外一个脚管，使第三脚悬空。若发明表针有轻细摆动，就证实第三脚为栅极。欲取得更较着的察看结果，还可操纵人体接近或用手指触摸悬空脚，只需看到表针作大幅度偏转，即申明悬空脚是栅极，其他二脚别离是源极和漏极。
判定来由：JFET的输出电阻大于100MΩ，并且跨导很高，当栅极开路时空间电磁场很轻易在栅极上感到出电压旌旗灯号，使管子趋于停止，或趋于导通。若将人体感到电压间接加在栅极上，因为输出搅扰旌旗灯号较强，上述景象会加倍较着。如表针向左边大幅度偏转，就象征着管子趋于停止，漏-源极间电阻RDS增大，漏-源极间电流减小IDS。反之，表针向右边大幅度偏转，申明管子趋势导通，RDS↓，IDS↑。但表针事实向哪一个标的目的偏转，应视感到电压的极性(正向电压或反向电压)及管子的任务点而定。
(1)场效应管的三个极实验标明，当两手与D、S极绝缘，只摸栅极时，表针普通向左偏转。可是，若是两手别离打仗D、S极，并且用手指摸住栅极时，有能够察看到表针向右偏转的景象。其缘由是人体几个部位和电阻对场效应管起到偏置感化，使之进入饱和区。
(2)也能够用舌尖舔住栅极，景象同上。
