场效管直流稳压电路图-场效管开关直流稳压电源电路详解-KIA MOS管
信息来历：本站 日期：2018-07-02

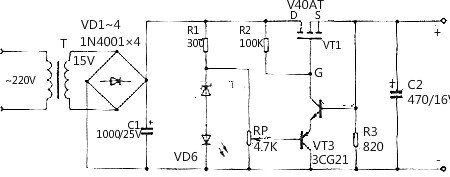

下图是该稳压器的道理图，其道理和通俗串连型稳压器上午电源根基不异，差别的是利用了场效应作调剂管，因不需大电流鞭策，以是使电路简化，本钱下降，而稳压机能却有所进步。 图中电阻R1、RP、VD5、LED构成持续可调恒压源，为VT3基极供给基准电压。R1为限流电阻;RP为4.7K带开关电位器，VD5为9~10.5V稳压管;VD6为白色发光管;VD5与VD6的串连稳压值决议了稳压电源的最大输入电压;VD6还兼作电源唆使和负载电流巨细唆使，一管多用，稳压电源任务电流越大时，发光管越暗。
图 场效管直流稳压电路图
场效管直流稳压电路图关直流稳压电源电路，能供给3～15 V直流电压，最大电流为150 mA，可知足小型电子装备的供电须要。

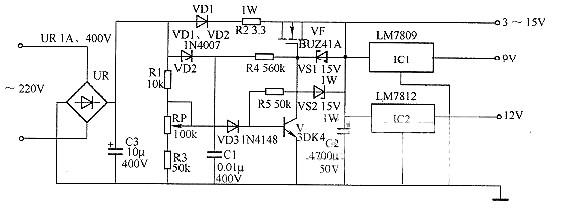

该开关直流稳压电源电路由整流滤波电路、开关节制电路和稳压电路构成，如图所示。
图接纳场效应管的开关直流稳压电源电路
整流滤波电路由整流桥堆UR、整流二极管VD1、VD2和滤波电容C1、C3构成；场效管直流稳压电路图开关节制电路由电阻R2、R4、稳压二极管VS1和场效应晶体管VF构成；稳压电路由电阻R1、R3、R5、稳压二极管VS2、晶体管V、二极管VD3、滤波电容C2和三端稳压集成电路IC1、IC2构成。
交换220 V电压经UR整流、C3滤波后，一起经VD1、R2加至VF的漏极，另外一起经VD2、R4加至VF的栅极，使VF导通。
刚接通电源时，RP中间抽头上的电压较低，VD3和V均处于遏制状况，VF源极的输入电压起头对C2疾速充电。当RP中间抽头上的电压升至必然值时，VD3和V均导通，使VF遏制，遏制对C2充电。
调理RP的阻值，便可转变C2的充电时候，从而调理输入电压的凹凸。
当须要不变的+9V电压和+12 V电压时，可将C2两头电压调至15 V，该电压经IC1和IC2稳压后，便可发生+9V和+12 V电压。
该开关稳压电路无断绝办法，底板带电，利用时应注重宁静。
