场效应管利用电路

MOSFET遍及利用在摹拟电路与数字电路中，和咱们的糊口密不可分。MOSFET的上风在于：起首驱动场效应管利用电路电路比拟简略。MOSFET须要的驱动电流比 BJT则小很多，并且凡是能够或许或许间接由CMOS或集电极开路TTL驱动电路驱动；其次MOSFET的开关速率比拟敏捷，能够或许或许以较高的速率任务，因为不电荷存储效应；别的MOSFET不二次击穿生效机理，它在温度越高时常常耐力越强，并且发生热击穿的能够或许性越低，还能够或许或许在较宽的温度范围内供给较好的性能。MOSFET已取得了大批利用，在花费电子、产业产物、机电装备、智妙手机和其余便携式数码电子产物中到处可见。

最近几年来，跟着汽车、通讯、动力、花费、绿色产业等大批利用MOSFET产物的行业在近几年来取得了疾速的成长，功率MOSFET更是备受存眷。据展望，2010-2015年中国功率MOSFET市场的整体复合年度增加率将到达13.7%。固然市场研讨公司 iSuppli 表现因为微观的投资和经济政策和日本地动带来的晶圆与原材料供给题目，本年的功率MOSFET市场会放缓，但花费电子和数据处置的须要依然兴旺，是以持久来看，功率MOSFET的增加仍是会延续一段相称长的时辰。

手艺一向在前进，功率MOSFET市场逐步遭到了新手艺的挑衅。比方，业内有不少公司已起头研发GaN功率器件，并且断言硅功率MOSFET的机能可提升的空间已很是无限。不过，GaN 对功率MOSFET市场的挑衅还处于很是早期的阶段，MOSFET在手艺成熟度、供给量等方面依然据有较着的上风，颠末三十多年的成长，MOSFET市场也不会等闲被新手艺敏捷替换。

五年甚至更长的时辰内，MOSFET仍会据有主导的位置。MOSFET也仍将是浩繁刚入行的工程师城市打仗到的器件，本期半月谈将会从根本起头，切磋MOSFET的一些根本常识，包含选型、关头参数的先容、体系和散热的斟酌等等；

MOSFET的选型根本

MOSFET有两大范例：N沟道和P沟道。在功率体系中，MOSFET可被当作电气开关。当在N沟道MOSFET的栅极和源极间加上正电压时，其开关导通。导通时，电流可经开关从漏极流向源极。漏极和源极之间存在一个内阻，称为导通电阻RDS（ON）。必须清晰MOSFET的栅极是个高阻抗端，是以，总是要在栅极加上一个电压。若是栅极其悬空，器件将不能按设想企图任务，并能够或许在不得当的时辰导通或封闭，致使体系发生潜伏的功率消耗。当源极和栅极间的电压为零时，开关封闭，而电流遏制经由过程器件。固然这时辰器件已封闭，但依然有细小电流存在，这称之为泄电流，即IDSS。

作为电气体系中的根基部件，工程师若何按照参数做出准确挑选呢？本文将会商若何经由过程四步来挑选准确的MOSFET。

1）沟道的挑选

为设想挑选准确器件的第一步是决议接纳N沟道仍是P沟道MOSFET.在典范的功率场效应管利用电路利用中，当一个MOSFET接地，而负载毗连到支线电压上时，该MOSFET就组成了高压侧开关。在高压侧开关中，应接纳N沟道MOSFET,这是出于对封闭或导通器件所需电压的斟酌。当MOSFET毗连到总线及负载接地时，就要用高压侧开关。凡是会在这个拓扑中接纳P沟道MOSFET,这也是出于对电压驱动的斟酌。

2）电压和电流的挑选

额外电压越大，器件的本钱就越高。按照理论经历，额外电压该当大于支线电压或总线电压。如许才能供给充足的掩护，使MOSFET不会生效。就挑选MOSFET而言，必须肯定漏极至源极间能够或许蒙受的最大电压，即最大VDS.设想工程师须要斟酌的其余宁静身分包含由开关电子装备（如机电或变压器）引发的电压瞬变。差别利用的额外电压也有所差别；凡是，便携式装备为20V、FPGA电源为20~30V、85~220VAC利用为450~600V。

在持续导通形式下，MOSFET处于稳态，此时电流持续经由过程器件。脉冲尖峰是指有大批电涌（或尖峰电流）流过器件。一旦肯定了这些前提下的最大电流，只要间接挑选能蒙受这个最大电流的器件便可。

3）计较导通消耗

MOSFET器件的功率耗费可由Iload2×RDS（ON）计较，因为导通电阻随温度变更，是以功率耗费也会随之按比例变更。对便携式设想来讲，接纳较低的电压比拟轻易（较为遍及），而对产业设想，可接纳较高的电压。注重RDS（ON）电阻会跟着电流轻细回升。对RDS（ON）电阻的各类电气参数变更可在制作商供给的手艺材料表中查到。

4）计较体系的散热请求

设想人员必须斟酌两种差别的情况，即最坏情况和实在情况。倡议接纳针对最坏情况的计较成果，因为这个成果供给更大的宁静余量，能确保体系不会生效。在MOSFET的材料表上另有一些须要注重的丈量数据；比方封装器件的半导体结与情况之间的热阻，和最大的结温。

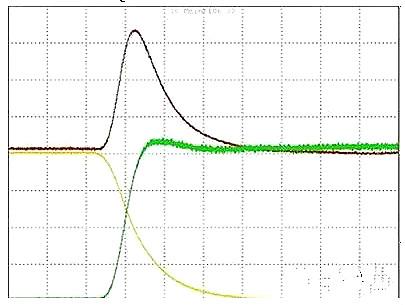

开关消耗实在也是一个很首要的目标。从下图能够或许或许看到，导通刹时的电压电流乘积相称大。必然水平上决议了器件的开关机能。不过，若是体系对开关机能请求比拟高，能够或许或许挑选栅极电荷QG比拟小的功率MOSFET。

场效应管利用电路

场效应管利用案例剖析

1. 开关电源利用

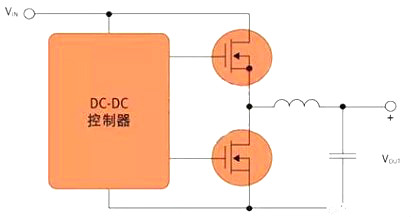

从界说上而言，这类场效应管利用电路利用须要MOSFET按期导通和关断。同时，稀有十种拓扑可用于开关电源，这里斟酌一个简略的例子。DC-DC电源中经常使用的根基降压转换器依托两个MOSFET来履行开关功效（下图），这些开关瓜代在电感里存储能量，而后把能量释放给负载。今朝，设想人员常常挑选数百kHz甚至1 MHz以上的频次，因为频次越高，磁性元件能够或许或许更小更轻。开关电源中第二首要的MOSFET参数包含输出电容、阈值电压、栅极阻抗和雪崩能量。

场效应管利用电路

2.马达节制利用

马达节制利用是功率MOSFET大有效武之地的另外一个利用范畴。典范的半桥式节制场效应管利用电路电路接纳2个MOSFET （全桥式则接纳4个），但这两个MOSFET的关断时辰（死区时辰）相称。对这类利用，反向规复时辰（trr）很是首要。在节制电感式负载（比方马达绕组）时，节制电路把桥式电路中的MOSFET切换到关断状况，此时桥式电路中的另外一个开关颠末MOSFET中的体二极管姑且反向传导电流。是以，电流从头轮回，持续为马达供电。当第一个MOSFET再次导通时，另外一个MOSFET二极管中存储的电荷必须被移除，经由过程第一个MOSFET放电，而这是一种能量的消耗，故trr 越短，这类消耗越小。

3.汽车利用

曩昔的近20年里，汽车勤奋率MOSFET已取得了长足成长。选勤奋率MOSFET是因为其能够或许或许耐受汽车电子体系中常碰到的掉载和体系能量渐变等引发的瞬态高压景象，且其封装简略，首要接纳TO220 和 TO247封装。同时，电动车窗、燃油放射、间歇式雨刷和巡航节制等利用已逐步成为大大都汽车的标配，在设想中须要近似的功率器件。在这时代，跟着机电、螺线管和燃油放射器日趋提高，车勤奋率MOSFET也不断成长强大。

汽车装备中所用的MOSFET器件触及遍及的电压、电流和导通电阻范围。机电节制装备桥接设置装备摆设会利用30V和40V击穿电压型号；而在必须节制负载突卸和突升启动情况的场所，会利用60V装配驱动负载；当行业规范转移至42V电池体系时，则需接纳75V手艺。高赞助电压的装备须要利用100V至150V型款；至于400V以上的MOSFET器件则场效应管利用电路利用于策念头驱动器机组和高亮度放电（HID）前灯的节制场效应管利用电路电路。

汽车MOSFET驱动电流的范围由2A至100A以上，导通电阻的范围为2mΩ至100mΩ。MOSFET的负载包含机电、阀门、灯、加热部件、电容性压电组件和DC/DC电源。开关频次的范围凡是为10kHz 至100kHz，必须注重的是，机电节制不合用开关频次在20kHz以上。别的的首要须要是UIS机能，结点温度极限下（-40度至175度，偶然高达200度）的任务状况，和超出汽车利用寿命的高靠得住性。

4. LED 灯具的驱动

设想LED灯具的时辰常常要利用MOS管，对LED恒流驱动而言，普通利用NMOS.功率MOSFET和双极型晶体管差别，它的栅极电容比拟大，在导通之前要先对该电容充电，当电容电压跨越阈值电压（VGS-TH）时MOSFET才起头导通。是以，设想时必须注重栅极驱动器负载才能必须充足大，以保障在体系请求的时辰内完成平等效栅极电容（CEI）的充电。

而MOSFET的开关速率和其输出电容的充放电有很大干系。利用者固然没法降落Cin的值，但能够或许或许降落栅极驱动回路旌旗灯号源内阻Rs的值，从而减小栅极回路的充放电时辰常数，加速开关速率普通IC驱动才能首要表现在这里，咱们谈挑选MOSFET是指外置MOSFET驱动恒流IC。内置MOSFET的IC固然不必咱们再斟酌了，普通大于1A电流会斟酌外置MOSFET。为了获取得更大、更矫捷的LED功率才能，外置MOSFET是独一的挑选体例，IC须要适合的驱动才能，MOSFET输出电容是关头的参数。下图Cgd和Cgs是MOSFET等效结电容。

场效应管利用电路

普通IC的PWM OUT输出内部集成了限流电阻，详细数值巨细同IC的峰值驱动输出才能有关，能够或许或许近似以为R=Vcc/Ipeak.普通连系IC驱动才能 Rg挑选在10-20Ω摆布。

普通的场效应管利用电路利用中IC的驱动能够或许或许间接驱动MOSFET,可是斟酌到凡是驱动走线不是直线，感量能够或许会更大，并且为了避免内部搅扰，仍是要利用Rg驱动电阻停止按捺。斟酌到走线散布电容的影响，这个电阻要尽可能接近MOSFET的栅极。

场效应管利用电路

以上会商的是MOSFET ON状况时电阻的挑选，在MOSFET OFF状况时为了保障栅极电荷疾速泻放，此时阻值要尽可能小。凡是为了保障疾速泻放，在Rg上能够或许或许并联一个二极管。当泻放电阻太小，因为走线电感的缘由也会引发谐振（是以有些利用中也会在这个二极管上串一个小电阻），可是因为二极管的反向电流不导通，此时Rg又到场反向谐振回路，是以能够或许或许按捺反向谐振的尖峰。

预算导通消耗、输出的请求和结区温度的时辰，就能够或许或许参考前文所指出的体例。

场效应管利用道理描写

MOSFET全称为Metal-Oxide-Semiconductor Field Effect Transistor，中文名称为金属-氧化物-半导体场效应管。跟着制作工艺的成熟，MOSFET兼有体积小、分量轻、耗电省、寿命长等特色。并且MOSFET另有输出阻抗高、噪声低、热不变性好、抗辐射才能强等长处，是以取得了遍及的利用，出格是在大范围和超大范围集成场效应管利用电路电路中据有首要的位置。

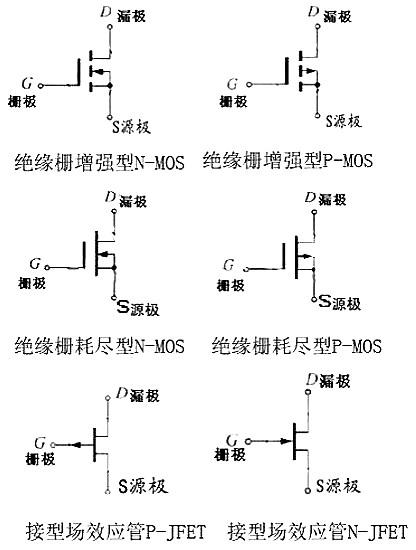

作为一种场效应管（FET），MOSFET为单极型器件，即管子只要一种载流子（电子或空穴）导电。从导电载流子的带电极性来看，MOSFET有N（电子型）沟道和P（空穴型）沟道之分；按照导电沟道构成机理差别，又有加强型（E型）和耗尽型（D型）的区分。疏忽MOSFET的任务道理，差别范例的管子特征比拟如表3所示。

场效应管利用电路

表各类MOSFET的特征比拟

由表3中可知，在MOSFET中，N沟道加强型的转移特征有正的开启电压，P沟道加强型则为负的；N沟道耗尽型的转移特征有负的夹断电压，P沟道耗尽型则为正的。MOSFET的输出特征曲线与BJT的近似，差别的是输出端口的漏极电流由栅源极电压节制。是以，MOSFET是一种电压节制电流的器件，输出特征的阐发也不一样。

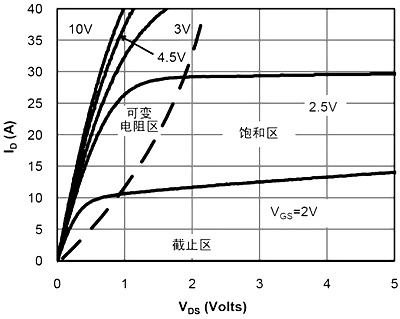

以N沟道加强型MOSFET AO3400A举例，AO3400A的输出特征如图4所示。将曲线图分为三个地区，别离为停止区、可变电阻区、饱和区（恒流区又称缩小区）。

1、停止区

当时，导电沟道还没有构成，，为停止任务状况。

2、可变电阻区

当时，MOSFET处于可变电阻区，此时输出电阻受节制。

3、饱和区

当，且时，MOSFET进入饱和区。不随变更，而是由栅源极电压节制。

场效应管利用电路

图AO3400A输出特征

二、场效应管利用计划论证

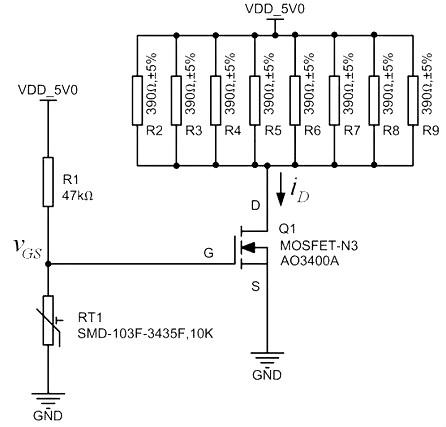

按照上述MOSFET的道理论述，在下面提到的加热节制电路中应当接纳N沟道加强型MOSFET取代原本的BJT，这里挑选AO3400A，是以有如图5所示的MOSFET共源极缩小电路。因为MOSFET是电压节制器件，以是供给适合的栅源极电压，就能够或许或许成立适合的静态任务点，使场效应管利用电路电路任务在一般状况。

场效应管利用电路

图 MOSFET加热节制电路

按照N沟道加强型MOSFET AO3400A的数据手册，AO3400A的开启电压在常温25℃下为。当情况温度降落到10℃时，场效应管利用电路电路起头任务。此时NTC型热敏电阻的阻值增大至17.958kΩ，MOSFET导通，即栅源极电压，在这里须要将分压电阻的阻值调剂为47kΩ。跟着温度的降落，栅源极电压增大，流过发烧电阻的电流也跟着增大。

举例申明，当情况温度降落到-20℃时，热敏电阻的阻值增大至67.801kΩ，栅源极电压增大至。利用万用表实测取得漏源极电压，申明MOSFET任务在可变电阻区内；同时测得漏极电流，可计较取得发烧电阻的功率为，现实发烧结果靠得住，场效应管利用电路电路功效完成。
