场效应管电路图标记-场效应管的标记识图及电路图参数-KIA MOS管

信息来历:本站 日期:2018-06-27

分享到:

场效应管电路图标记识图

场效应管英文缩写:FET(Field-effect transistor),简称为场效应管,是一种高输入阻抗的电压节制型半导体。场效应管也是一种晶体三极管,也有三个极,别离叫源极S,栅极G,漏极D。

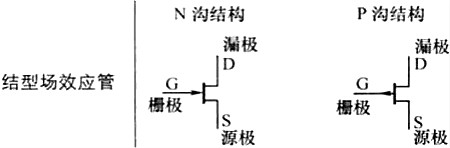

场效应管电路图标记

场效应管电路图标记,在电路图中它经常利用

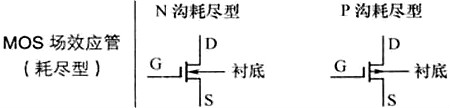

场效应管电路图标记

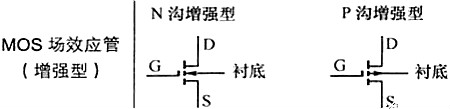

表现,对于它的机关道理因为比拟笼统,因为按照利用的场所请求差别做出来的品种单一,特征也都不尽不异;咱们在mpn中经常利用的普通是作为电源供电的电控之开关利用,以是须要经由过程电流比拟大,以是是利用的比拟特别的一种制作体例做出来了加强型 的场效应管(MOS型),它的电路图标记:



场效应管电路图标记

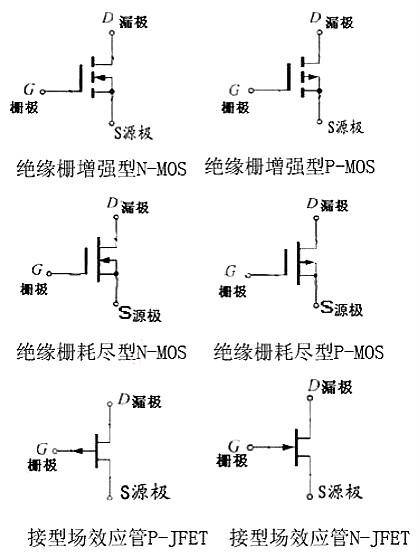

场效应管电路图标记细心看看你会发明,这两个图仿佛有差别,对了,这现实上是两种差别的加强型场效应管,第一个阿谁叫N沟道加强型场效应管,第二个阿谁叫P沟道加强型场效应管,它们的的感化是恰好相反的。后面说过,场效应管是用电节制的开关,那末咱们就先讲一下怎样利用它来当开关的,从图中咱们能够看到它也像三极管一样有三个脚,这三个脚别离叫做栅极(G)、源极(S)和漏极(D),mpn中的贴片元件表示图是这个模样:

场效应管电路图标记

1脚便是栅极,这个栅极便是节制极,在栅极加上电压和不加上电压来节制2脚和3脚的雷同与不雷同,N沟道的,在栅极加上电压2脚和3脚就通电了,去掉电压就关断了,而P沟道的恰好相反,在栅极加上电压就关断(高电位),去掉电压(低电位)就雷同了!


场效应管电路图标记参数


Cds---漏-源电容

Cdu---漏-衬底电容

Cgd---栅-源电容

Cgs---漏-源电容

Ciss---栅短路共源输入电容

Coss---栅短路共源输入电容

Crss---栅短路共源反向传输电容

D---占空比(占空系数,外电路参数) di/dt---电流回升率(外电路参数) dv/dt---电压回升率(外电路参数) ID---漏极电流(直流)

IDM---漏极脉冲电流

ID(on)---通态漏极电流

IDQ---静态漏极电流(射频功率管) IDS---漏源电流

IDSM---最大漏源电流

IDSS---栅-源短路时,漏极电流

IDS(sat)---沟道饱和电流(漏源饱和电流) IG---栅极电流(直流)

IGF---正向栅电流

IGR---反向栅电流

IGDO---源极开路时,停止栅电流

IGSO---漏极开路时,停止栅电流

IGM---栅极脉冲电流

IGP---栅山顶颠峰值电流

IF---二极管正向电流

IGSS---漏极短路时停止栅电流

IDSS1---对管第一管漏源饱和电流

IDSS2---对管第二管漏源饱和电流

Iu---衬底电流

Ipr---电流脉冲峰值(外电路参数) gfs---正向跨导

Gp---功率增益

Gps---共源极中和高频功率增益

GpG---共栅极中和高频功率增益

GPD---共漏极中和高频功率增益

ggd---栅泄电导

gds---漏源电导

K---平衡电压温度系数

Ku---传输系数

L---负载电感(外电路参数)

rDS(on)---漏源通态电阻

rDS(of)---漏源断态电阻

rGD---栅泄电阻

rGS---栅源电阻

Rg---栅极外接电阻(外电路参数) RL---负载电阻(外电路参数)

R(th)jc---结壳热阻

R(th)ja---结环热阻

PD---漏极耗散功率

PDM---漏极最大许可耗散功率

PIN--输入功率

POUT---输入功率

PPK---脉冲功率峰值(外电路参数) to(on)---守旧提早时候

td(off)---关断提早时候

ti---回升时候

ton---守旧时候

toff---关断时候

tf---降落时候

trr---反向规复时候

Tj---结温

Tjm---最大许可结温

Ta---情况温度

Tc---管壳温度

Tstg---贮成温度

VDS---漏源电压(直流)

VGS---栅源电压(直流)

VGSF--正向栅源电压(直流)

VGSR---反向栅源电压(直流)

VDD---漏极(直流)电源电压(外电路参数) VGG---栅极(直流)电源电压(外电路参数) Vss---源极(直流)电源电压(外电路参数) VGS(th)---开启电压或阀电压

V(BR)DSS---漏源击穿电压

V(BR)GSS---漏源短路时栅源击穿电压 VDS(on)---漏源通态电压

VDS(sat)---漏源饱和电压

VGD---栅泄电压(直流)

Vsu---源衬底电压(直流)

VDu---漏衬底电压(直流)

VGu---栅衬底电压(直流)

Zo---驱动源内阻

η---漏极效力(射频功率管)

Vn---噪声电压

aID---漏极电流温度系数

ards---漏源电阻温度系数
