MOSFET的原意是：MOS（Metal Oxide Semiconductor金属氧化物半导体），FET（Field Effect Transistor场效应晶体管），即以金属层（M）的栅极隔着氧化层（O）操纵电场的效应来节制半导体（S）的场效应晶体管。
功率场效应晶体管也分为结型和绝缘栅型,但凡是首要指绝缘栅型中的MOS型（Metal Oxide Semiconductor FET）,简称功率MOSFET（Power MOSFET）。结型功率场效应晶体管普通称作静电感到晶体管（Static Induction Transistor——SIT）。其特色是用栅极电压来节制漏极电流，驱动电路简略，须要的驱动功率小，开关速率快，任务频次高，热不变性优于GTR， 但其电流容量小，耐压低，普通只合用于功率不跨越10kW的电力电子装配。
在功率半导体器件中，MOSFET以高速、低开关消耗、低驱动消耗在各种功率变更，出格是高频功率变更中起侧重要感化。在高压范畴，MOSFET不竞 争敌手，但跟着MOS的耐压进步，导通电阻随之以2.4-2.6次方增添，其增添速率使MOSFET制作者和操纵者不得不以数十倍的幅度降落额外电流，以 折衷额外电流、导通电阻和本钱之间的抵触。即使如斯，高压MOSFET在额外结温下的导通电阻产生的导通压降仍居高不下，耐压500V以上的MOSFET 的额外结温、额外电流前提下的导通电压很高，耐压800V以上的导通电压高得惊人，导通消耗占MOSFET总消耗的2/3-4/5，使操纵遭到极大限定。
差别耐压的MOSFET，其导通电阻中各局部电阻比例散布也差别。如耐压30V的MOSFET，其内涵层电阻仅为 总导通电阻的29%，耐压600V的MOSFET的内涵层电阻则是总导通电阻的96.5%。由此能够揣度耐压800V的MOSFET的导通电阻将几近被外 延层电阻占有。欲取得高阻断电压，就必须接纳高电阻率的内涵层，并增厚。这便是惯例高压MOSFET布局所致使的高导通电阻的底子缘由。
增添管芯面积虽能降落导通电阻，但本钱的进步所支出的价格是贸易品所不许可的。引入多数载流子导电虽能降落导通压降，但支出的价格是开关速率的降落并呈现拖尾电流，开关消耗增添，落空了MOSFET的高速的长处。

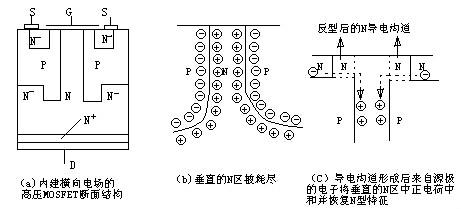

以上两种方法不能降落高压MOSFET的导通电阻，所剩的思绪便是若何将阻断高电压的低搀杂、高电阻率地区和导电通道的高搀杂、低电阻率分隔处理。如除 导通时低搀杂的高耐压内涵层对导通电阻只能起增大感化外并无其余用处。如许，是不是能够将导电通道以高搀杂较低电阻率完成，而在MOSFET关断时，想法使 这个通道以某种体例夹断，使全部器件耐压仅取决于低搀杂的N-内涵层。基于这类思惟，1988年INFINEON推出内建横向电场耐压为600V的 COOLMOS，使这一想法得以完成。内建横向电场的高压MOSFET的剖面布局及高阻断电压低导通电阻的表示图如图所示。
与惯例MOSFET布局差别，内建横向电场的MOSFET嵌入垂直P区将垂直导电地区的N区夹在中间，使MOSFET关断时，垂直的P与N之间成立横向电场，并且垂直导电地区的N搀杂浓度高于其内涵区N-的搀杂浓度。
当VGS＜VTH时，因为被电场反型而产生的N型导电沟道不能构成，并且D，S间加正电压，使MOSFET外部PN结反偏构成耗尽层，并将垂直导电的N 区耗尽。这个耗尽层具备纵向高阻断电压，如图（b）所示，这时候器件的耐压取决于P与N-的耐压。是以N-的低搀杂、高电阻率是必需的。
当CGS＞VTH时，被电场反型而产生的N型导电沟道构成。源极区的电子经由进程导电沟道进入被耗尽的垂直的N区中和正电荷，从而规复被耗尽的N型特征，是以导电沟道构成。因为垂直N区具备较低的电阻率，是以导通电阻较惯例MOSFET将较着降落。
经由进程以上阐发能够看到：阻断电压与导通电阻别离在差别的功效地区。将阻断电压与导通电阻功效分隔，处理了阻断电压与导通电阻的抵触，同时也将阻断时的外表PN结转化为埋葬PN结，在不异的N-搀杂浓度时，阻断电压还可进一步进步。
INFINEON的内建横向电场的MOSFET，耐压600V和800V，与惯例MOSFET器件比拟，不异的管芯面积，导通电阻别离下 降到惯例MOSFET的1/5， 1/10；不异的额外电流，导通电阻别离降落到1/2和约1/3。在额外结温、额外电流前提下，导通电压别离从12.6V，19.1V降落到 6.07V，7.5V；导通消耗降落到惯例MOSFET的1/2和1/3。因为导通消耗的降落，发烧削减，器件绝对较凉，故称COOLMOS。
不异额外电流的COOLMOS的管芯较惯例MOSFET减小到1/3和1/4，使封装减小两个管壳规格。
因为COOLMOS管芯厚度仅为惯例MOSFET的1/3，使TO-220封装RTHJC从惯例1℃/W降到0.6℃/W；额外功率从125W回升到208W，使管芯散热才能进步。
COOLMOS的栅极电荷与开关参数均优于惯例MOSFET，很较着，因为QG，出格是QGD的削减，使COOLMOS的开关时候约为常 规MOSFET的1/2；开关消耗降落约50%。关断时候的降落也与COOLMOS外部低栅极电阻(＜1Ω＝有关。
今朝，新型的MOSFET无一破例地具备抗雪崩击穿才能。COOLMOS一样具备抗雪崩才能。在不异额外电流 下，COOLMOS的IAS与ID25℃不异。但因为管芯面积的减小，IAS小于惯例MOSFET，而具备不异管芯面积时，IAS和EAS则均大于惯例 MOSFET。
COOLMOS的最大特色之一便是它具备短路宁静任务区（SCSOA），而惯例MOS不具备这个特征。 COOLMOS的SCSOA的取得首要是因为转移特征的变更和管芯热阻降落。COOLMOS的转移特征如图所示。从图能够看到，当VGS＞8V 时，COOLMOS的漏极电流不再增添，呈恒流状况。出格是在结温降落时，恒流值降落，在最高结温时，约为ID25℃的2倍，即普通任务电流的3-3.5 倍。在短路状况下，漏极电流不会因栅极的15V驱动电压而回升到不可容忍的十几倍的ID25℃，使COOLMOS在短路时所耗散的功率限定在 350V×2ID25℃，尽能够地削减短路时管芯发烧。管芯热阻降落能够使管芯产生的热量敏捷地散发到管壳，按捺了管芯温度的回升速率。因 此，COOLMOS可在普通栅极电压驱动，在0.6VDSS电源电压下蒙受10ΜS短路打击，时候距离大于1S，1000次不破坏，使COOLMOS可像 IGBT一样，在短路时获得有用的掩护。
继INFINEON1988年推出COOLMOS后，2000年头ST推出500V类似于COOLMOS的外部布局，使500V，12A的MOSFET 可封装在TO-220管壳内，导通电阻为0.35Ω，低于IRFP450的0.4Ω，电流额外值与IRFP450附近。IXYS也有操纵COOLMOS技 术的MOSFET。IR公司也推出了SUPPER220，SUPPER247封装的超等MOSFET，额外电流别离为35A，59A，导通电阻别离为 0.082Ω，0.045Ω，150℃时导通压降约4.7V。从综合目标看，这些MOSFET均优于惯例MOSFET，并不是因为随管芯面积增添，导通电 阻就成比例地降落，是以，能够以为，以上的MOSFET必然存在类似横向电场的特别布局，能够看到，想法降落高压MOSFET的导通压降已成为实际，并 且必将鞭策高压MOSFET的操纵。
600V、800V耐压的 COOLMOS的低温导通压降别离约6V，7.5V，关断消耗降落1/2，总消耗降落1/2以上，使总消耗为惯例MOSFET的40%-50%。惯例 600V耐压MOSFET导通消耗占总消耗约75%，对应不异总消耗超高速IGBT的均衡点达160KHZ，此中开关消耗占约75%。因为COOLMOS 的总消耗降到惯例MOSFET的40%-50%，对应的IGBT消耗均衡频次将由160KHZ降到约40KHZ，增添了MOSFET在高压中的操纵。
从以上会商可见，新型高压MOSFET使持久搅扰高压MOSFET的导通压降高的题目获得处理；可简化零件设想，如散热器件体积可削减到原40%摆布；驱动电路、缓冲电路简化；具备抗雪崩击穿才能和抗短路才能；简化掩护电路并使零件靠得住性得以进步。
功率MOSFET的品种：按导电沟道可分为P沟道和N沟道。按栅极电压幅值可分为；耗尽型；当栅极电压为零时漏源极之间就存在导电沟道，加强型；对N（P）沟道器件，栅极电压大于（小于）零时才存在导电沟道，功率MOSFET首要是N沟道加强型。

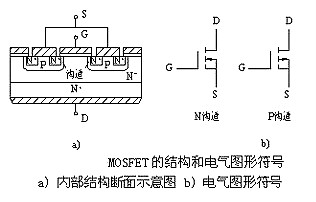

功率MOSFET的外部布局和电气标记如图所示；其导通时只要一种极性的载流子（多子）到场导电，是单极型晶体管。导机电理与小功率mos管不异，但 布局上有较大区分，小功率MOS管是横向导电器件，功率MOSFET多数接纳垂直导电布局，又称为VMOSFET（Vertical MOSFET），大大进步了MOSFET器件的耐压和耐电流才能。
按垂直导电布局的差别，又分为操纵V型槽完成垂直导电的VVMOSFET和具备垂直导电双分散MOS布局的VDMOSFET（Vertical Double-diffused MOSFET），本文首要以VDMOS器件为例停止会商。
停止：漏源极间加正电源，栅源极间电压为零。P基区与N漂移区之间构成的PN结J1反偏，漏源极之间无电流流过。
导电：在栅源极间加正电压UGS，栅极是绝缘的，以是不会有栅极电流流过。但栅极的正电压会将其上面P区中的空穴推开，而将P区中的少子—电子吸收到栅极上面的P区外表
当UGS大于UT（开启电压或阈值电压）时，栅极下P区外表的电子浓度将跨越空穴浓度，使P型半导体反型成N型而成为反型层，该反型层构成N沟道而使PN结J1消逝，漏极和源极导电。
漏极电流ID和栅源间电压UGS的干系称为MOSFET的转移特征，ID较大时，ID与UGS的干系类似线性，曲线的斜率界说为跨导Gfs
MOSFET的漏极伏安特征（输入特征）：停止区（对应于GTR的停止区）；饱和区（对应于GTR的缩小区）；非饱和区（对应于GTR的饱和区）。电力 MOSFET任务在开关状况，即在停止区和非饱和区之间往返转换。电力MOSFET漏源极之间有寄生二极管，漏源极间加反向电压时器件导通。电力 MOSFET的通态电阻具备正温度系数，对器件并联时的均流有益。
开经由进程程；守旧提早时候td(on) —up前沿时辰到uGS=UT并起头呈现iD的时辰间的时候段；
回升时候tr— uGS从uT回升到MOSFET进入非饱和区的栅压UGSP的时候段；
iD稳态值由漏极电源电压UE和漏极负载电阻决议。UGSP的巨细和iD的稳态值有关，UGS到达UGSP后，在up感化下持续降落直至到达稳态，但iD已不变。
守旧时候ton—守旧提早时候与回升时候之和。
关断提早时候td(off) —up降落到零起，Cin经由进程Rs和RG放电，uGS按指数曲线降落到UGSP时，iD起头减小为零的时候段。
降落时候tf— uGS从UGSP持续降落起，iD减小，到uGS
关断时候toff—关断提早时候和降落时候之和。
MOSFET的开关速率和Cin充放电有很大干系，操纵者没法降落Cin， 但可降落驱动电路内阻Rs减小时候常数，加快开关速率，MOSFET只靠多子导电，不存在少子贮存效应，是以关断进程很是敏捷，开关时候在10— 100ns之间，任务频次可达100kHz以上，是首要电力电子器件中*的。
场控器件静态时几近不需输入电流。但在开关进程中需对输入电容充放电，仍需必然的驱动功率。开关频次越高，所须要的驱动功率越大。
在器件操纵时除要斟酌器件的电压、电流、频次外，还必须把握在操纵中若何掩护器件，不使器件在瞬态变更中受损害。固然晶闸管是两个双极型晶体管的组 合，又加上因大面积带来的大电容，以是其dv/dt才能是较为懦弱的。对di/dt来讲，它还存在一个导通区的扩大题目，以是也带来相称严酷的限定。
功率MOSFET的环境有很大的差别。它的dv/dt及di/dt的才能常以每纳秒（而不是每微秒）的才能来估计。但虽然如斯，它也存在静态机能的限定。这些咱们能够从功率MOSFET的根基布局来予以懂得。
功率MOSFET的布局和其响应的等效电路。除器件的几近每局部存在电容之外，还必须斟酌MOSFET还并联着一个二极管。同时从某个角度 看、它还存在一个寄生晶体管。（就像IGBT也寄生着一个晶闸管一样）。这几个方面，是研讨MOSFET静态特征很重要的身分。
功率MOSFET是电压型驱动器件，不多数载流子的存贮效应，输入阻抗高，是以开关速率能够很高，驱动功率小，电路简略。但功率MOSFET的极间电容较大，输入电容CISS、输入电容COSS和反应电容CRSS与极间电容的干系可表述为：
功率MOSFET的栅极输入审察称于一个容性收集，它的任务速率与驱动源内阻抗有关。因为 CISS的存在，静态时栅极驱动电流几近为零，但在守旧和关断静态进程中，仍须要必然的驱动电流。假设开关管饱和导通须要的栅极电压值为VGS，开关管的 守旧时候TON包罗守旧提早时候TD和回升时候TR两局部。
开关管关断进程中，CISS经由进程ROFF放电，COSS由RL充电，COSS较大，VDS（T）回升较慢，跟着VDS(T)回升较慢，跟着VDS（T）的降落COSS敏捷减小至靠近于零时，VDS（T）再敏捷回升。
按照以上对功率MOSFET特征的阐发，其驱动凡是请求：触发脉冲要具备充足快的回升和降落速率；②守旧时以低电阻力栅极电容充电，关断时为栅极供给低 电阻放电回路，以进步功率MOSFET的开关速率；③为了使功率MOSFET靠得住触发导通，触发脉冲电压应高于管子的开启电压，为了避免误导通，在其停止 时应供给负的栅源电压；④功率开关管开关时所需驱动电流为栅极电容的充放电电流，功率管极间电容越大，所需电流越大，即带负载才能越大。
图（a）为经常使用的小功率驱动电路，简略靠得住本钱低。合用于不请求断绝的小功率开关装备。图（b）所示驱动电路开关 速率很快，驱动才能强，为避免两个MOSFET管纵贯，凡是串接一个0.5～1Ω小电阻用于限流，该电路合用于不请求断绝的中功率开关装备。这两种电路特 点是布局简略。
功率MOSFET属于电压型节制器件，只要栅极和源极之间施加的电压跨越其阀值电压就会导通。因为MOSFET存在结电容，关断时其漏源两头电压的俄然 回升将会经由进程结电容在栅源两头产生搅扰电压。经常使用的互补驱动电路的关断回路阻抗小，关断速率较快，但它不能供给负压，故抗搅扰性较差。为了进步电路的抗干 扰性，可在此种驱动电路的根本上增添一级有V1、V2、R构成的电路，产生一个负压，电路道理图如图所示。
当V1导通时，V2关断，两个MOSFET中的上管的栅、源极放电，下管的栅、源极充电，即上管关断，下管导通，则被驱动的功率管关断；反之V1关断 时，V2导通，上管导通，下管关断，使驱动的管子导通。因为高低两个管子的栅、源极经由进程差别的回路充放电，包罗有V2的回路，因为V2会不时加入饱和直至 关断，以是对S1而言导通比关断要慢，对S2而言导通比关断要快，以是两管发烧水平也不完整一样，S1比S2发烧严峻。
该驱动电路的错误谬误是须要双电源，且因为R的取值不能过大，不然会使V1深度饱和，影响关断速率，以是R上会有必然的消耗。

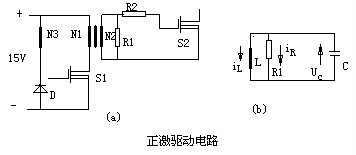

电路道理如图（a）所示，N3为去磁绕组，S2为所驱动的功率管。R2为避免功率管栅极、源极度电压振荡的一个阻尼电阻。因不请求漏感较小，且赶快率方面斟酌，普通R2较小，故在阐发中疏忽不计。
其等效电路图如图（b）所示脉冲不请求的副边并联一电阻R1，它做为正激变更器的假负载，用于消弭关断时代输入电压产生振荡而误导通。同时它还可 以作为功率MOSFET关断时的能量泄放回路。该驱动电路的导通速率首要与被驱动的S2栅极、源极等效输入电容的巨细、S1的驱动旌旗灯号的速率和S1所能 供给的电流巨细有关。由仿真及阐发可知，占空比D越小、R1越大、L越大，磁化电流越小，U1值越小，关断速率越慢。该电路具备以下长处：
①电路布局简略靠得住，完成了断绝驱动。
②只要单电源便可供给导通时的正、关断时负压。
③占空比牢固时，经由进程公道的参数设想，此驱动电路也具备较快的开关速率。
该电路存在的错误谬误：一是因为断绝变压器副边须要噎嗝假负载防振荡，故电路消耗较大；二是当占空比变更时关断速率变更较大。脉宽较窄时，因为是贮存的能量削减致使MOSFET栅极的关断速率变慢。
如图所示，V1、V2为互补任务，电容C起断绝直流的感化，T1为高频、高磁率的磁环或磁罐。
导通时断绝变压器上的电压为（1-D）Ui、关断时为D Ui，若主功率管S靠得住导通电压为12V，而断绝变压器原副边匝比N1/N2为12/[（1-D）Ui]。为保障导通时代GS电压不变C值可稍取大些。该电路具备以下长处：
①电路布局简略靠得住，具备电气断绝感化。当脉宽变更时，驱动的关断才能不会跟着变更。
②该电路只要一个电源，即为单电源任务。隔直电容C的感化能够在关断所驱动的管子时供给一个负压，从而加快了功率管的关断，且有较高的抗搅扰才能。
但该电路存在的一个较大错误谬误是输入电压的幅值会跟着占空比的变更而变更。当D较小时，负向电压小，该电路的抗搅扰性变差，且正向电压较高，应当注重使其 幅值不跨越MOSFET栅极的许可电压。当D大于0.5时驱动电压正向电压小于其负向电压，此时应当注重使其负电压值不跨越MOAFET栅极许可电压。所 以该电路比拟合用于占空比牢固或占空比变更规模不大和占空比小于0.5的场所。
