第一种：mos管开关电路图
静态特征
MOS管作为开关元件，一样是任务在停止或导通两种状况。因为MOS管是电压节制元件，以是首要由栅源电压uGS决议其任务状况。
任务特征以下：

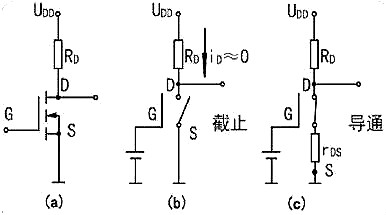

※uGS<开启电压UT:MOS管任务在停止区，漏源电流iDS根基为0,输入电压uDS≈UDD,MOS管处于“断开”状况，其等效电路以下图所示。
※ uGS>开启电压UT:MOS管任务在导通区，漏源电流iDS=UDD/(RD+rDS)。此中，rDS为MOS管导通时的漏源电阻。输入电压UDS=UDD·rDS/(RD+rDS)，若是rDS《RD,则uDS≈0V,MOS管处于“接通”状况，其等效电路如上图(c)所示。
静态特征

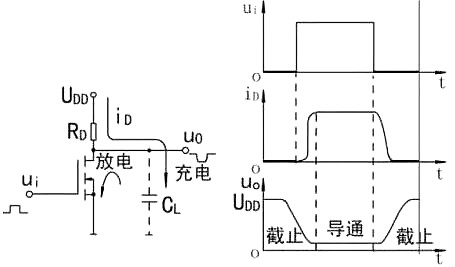

MOS管在导通与停止两种状况发生转换时一样存在过渡进程，但其静态特征首要取决于与电路有关的杂散电容充、放电所需的时辰，而管子自身导通和停止时电荷堆集和消失的时辰是很小的。下图 (a)和(b)别离给出了一个NMOS管组成的电路及其静态特征表示图。
（NMOS管静态特征表示图）
当输入电压ui由高变低，MOS管由导通状况转换为停止状况时，电源UDD经由进程RD向杂散电容CL充电，充电时辰常数τ1=RDCL.以是，输入电压uo要经由进程必然延时才由低电平变为高电平;当输入电压ui由低变高，MOS管由停止状况转换为导通状况时，杂散电容CL上的电荷经由进程rDS停止放电，其放电时辰常数τ2≈rDSCL.可见，输入电压Uo也要颠末必然延时才能改变成低电平。但因为rDS比RD小很多，以是，由停止到导通的转换时辰比由导通到停止的转换时辰要短。
因为MOS管导通时的漏源电阻rDS比晶体三极管的饱和电阻rCES要大很多，漏极外接电阻RD也比晶体管集电极电阻RC大，以是，MOS管的充、放电时辰较长，使MOS管的开关速率比晶体三极管的开关速率低。不过，在CMOS电路中，因为充电电路和放电电路都是低阻电路，是以，其充、放电进程都比拟快，从而使CMOS电路有较高的开关速率。
导通的意思是作为开关，相称于开封闭合。
NMOS的特征，Vgs大于必然的值就会导通，合合用于源极接地时的环境(低端驱动)，只要栅极电压到达4V或10V就能够或许了。
PMOS的特征，Vgs小于必然的值就会导通，合合用于源极接VCC时的环境(高端驱动)。可是，固然PMOS能够或许很便利地用作高端驱动，但因为导通电阻大，价钱贵，替代品种少等缘由，在高端驱动中，凡是仍是利用NMOS.
不论是NMOS仍是PMOS,导通后都有导通电阻存在，如许电流就会在这个电阻上耗损能量，这局部耗损的能量叫做导通消耗。挑选导通电阻小的MOS管会减小导通消耗。此刻的小功率MOS管导通电阻普通在几十毫欧摆布，几毫欧的也有。
MOS在导通和停止的时辰，必然不是在刹时完成的。MOS两头的电压有一个降落的进程，流过的电流有一个回升的进程，在这段时辰内，MOS管的丧失是电压和电流的乘积，叫做开关丧失。凡是开关丧失比导通丧失大很多，并且开关频次越快，丧失也越大。
导通刹时电压和电流的乘积很大，组成的丧失也就很大。延长开关时辰，能够或许减小每次导通时的丧失;下降开关频次，能够或许减小单元时辰内的开关次数。这两种方法都能够或许减小开关丧失。

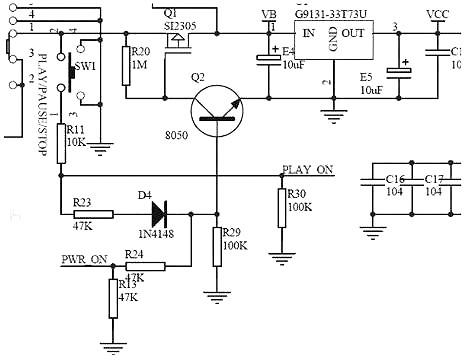

图中电池的正电经由进程开关S1接到场效应管Q1的2脚源极，因为Q1是一个P沟道管，它的1脚栅极经由进程R20电阻供应一个正电位电压，以是不能通电，电压不能持续经由进程，3v稳压IC输入脚得不到电压以是就不能任务不开机！这时辰辰，若是咱们按下SW1开机按键时，正电经由进程按键、R11、R23、D4加到三极管Q2的基极，三极管Q2的基极获得一个正电位，三极管导通（前面讲到三极管的时辰已讲过），因为三极管的发射极间接接地，三极管Q2导通就相称于Q1的栅极间接接地，加在它下面的经由进程R20电阻的电压就间接入了地，Q1的栅极就从高电位变为低电位，Q1导通电就从Q1同过加到3v稳压IC的输入脚，3v稳压IC便是阿谁U1输入3v的任务电压vcc供应主控，主控经由进程复位清0，读取固件法式检测等一系列举措，输处一个节制电压到PWR_ON再经由进程R24、R13分压送到Q2的基极，坚持Q2一向处于导通状况，即便你松开开机键断开Q1的基极电压，这时辰辰辰有主控送来的节制电压坚持着，Q2也就一向能够或许处于导通状况，Q1就能够源源不时的给3v稳压IC供应任务电压！SW1还同时经由进程R11、R30两个电阻的分压，给主控PLAYON脚送去时辰是非、次数差别的节制旌旗灯号，主控经由进程固件辨别是播放、停息、开机、关机而输入差别的成果给响应的节制点，以到达差别的任务状况！

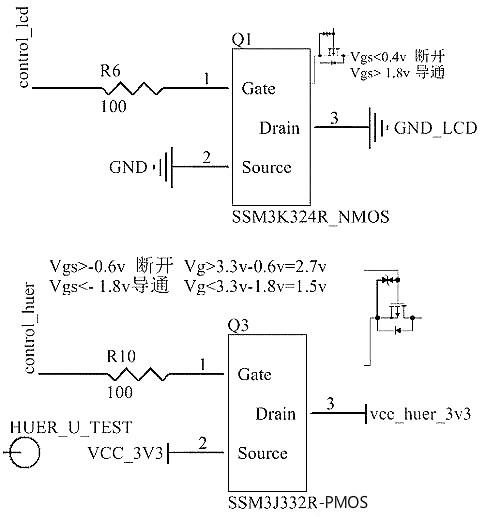

下图是两种MOS管的典范利用：此中第一种NMOS管为高电平导通，低电平截断，Drain端接前面电路的接地端；第二种为PMOS管典范开关电路，为高电平断开，低电平导通，Drain端接前面电路的VCC端。

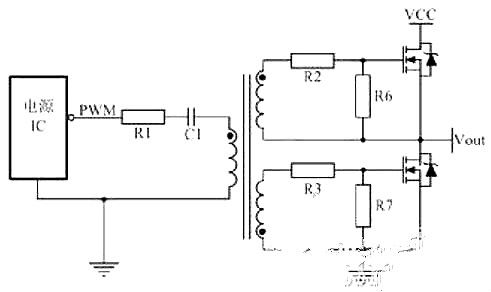

图5 断绝驱动
为了知足如图5所示高端MOS管的驱动，常常会接纳变压器驱动，偶然为了知足宁静断绝也利用变压器驱动。此中R1目标是按捺PCB板上寄生的电感与C1组成LC振荡，C1的目标是离隔直流，经由进程交换，同时也能避免磁芯饱和。

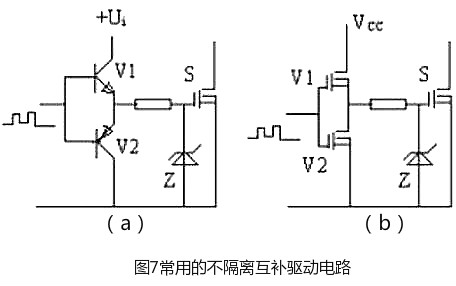

图7（a）为经常使用的小功率驱动电路，简略靠得住本钱低。合用于不请求断绝的小功率开关装备。图7（b）所示驱动电路开关速率很快，驱动才能强，为避免两个MOSFET管纵贯，凡是串接一个0.5～1Ω小电阻用于限流，该电路合用于不请求断绝的中功率开关装备。这两种电路特色是布局简略。
功率MOSFET属于电压型节制器件，只要栅极和源极之间施加的电压跨越其阀值电压就会导通。因为MOSFET存在结电容，关断时其漏源两头电压的俄然回升将会经由进程结电容在栅源两头发生搅扰电压。经常使用的互补驱动电路的关断回路阻抗小，关断速率较快，但它不能供应负压，故抗搅扰性较差。为了进步电路的抗搅扰性，可在此种驱动电路的根本上增添一级有V1、V2、R组成的电路，发生一个负压，电路道理图如图8所示。
当V1导通时，V2关断，两个MOSFET中的上管的栅、源极放电，下管的栅、源极充电，即上管关断，下管导通，则被驱动的功率管关断;反之V1关断时，V2导通，上管导通，下管关断，使驱动的管子导通。因为高低两个管子的栅、源极经由进程差别的回路充放电，包罗有V2的回路，因为V2会不时加入饱和直相当断，以是对S1而言导通比关断要慢，对S2而言导通比关断要快，以是两管发烧水平也不完整一样，S1比S2发烧严峻。
该驱动电路的错误谬误是须要双电源，且因为R的取值不能过大，不然会使V1深度饱和，影响关断速率，以是R上会有必然的消耗。

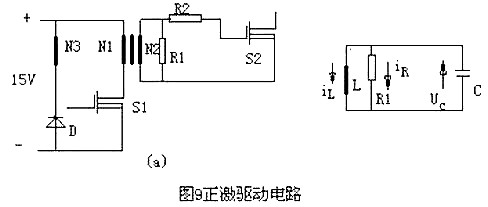

电路道理如图9（a）所示，N3为去磁绕组，S2为所驱动的功率管。R2为避免功率管栅极、源极度电压振荡的一个阻尼电阻。因不请求漏感较小，且赶快率方面斟酌，普通R2较小，故在阐发中疏忽不计。
其等效电路图如图9（b）所示脉冲不请求的副边并联一电阻R1，它做为正激变更器的假负载，用于消弭关断时代输入电压发生振荡而误导通。同时它还能够或许作为功率MOSFET关断时的能量泄放回路。该驱动电路的导通速率首要与被驱动的S2栅极、源极等效输入电容的巨细、S1的驱动旌旗灯号的速率和S1所能供应的电流巨细有关。由仿真及阐发可知，占空比D越小、R1越大、L越大，磁化电流越小，U1值越小，关断速率越慢。该电路具备以下长处：①电路布局简略靠得住，完成了断绝驱动。②只要单电源便可供应导通时的正、关断时负压。③占空比牢固时，经由进程公道的参数设想，此驱动电路也具备较快的开关速率。
该电路存在的错误谬误：一是因为断绝变压器副边须要噎嗝假负载防振荡，故电路消耗较大;二是当占空比变更时关断速率变更较大。脉宽较窄时，因为是贮存的能量削减致使MOSFET栅极的关断速率变慢。

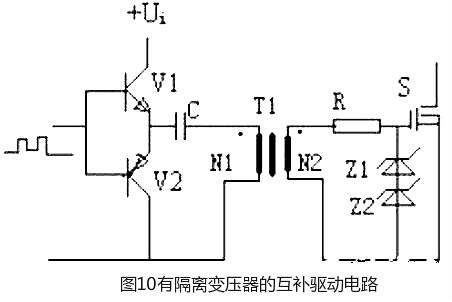

如图10所示，V1、V2为互补任务，电容C起断绝直流的感化，T1为高频、高磁率的磁环或磁罐。
导通时断绝变压器上的电压为（1-D）Ui、关断时为DUi，若主功率管S靠得住导通电压为12V，而断绝变压器原副边匝比N1/N2为12/［（1-D）Ui］。为保障导通时代GS电压不变C值可稍取大些。该电路具备以下长处：
①电路布局简略靠得住，具备电气断绝感化。当脉宽变更时，驱动的关断才能不会跟着变更。
②该电路只要一个电源，即为单电源任务。隔直电容C的感化能够或许在关断所驱动的管子时供应一个负压，从而加快了功率管的关断，且有较高的抗搅扰才能。
但该电路存在的一个较大错误谬误是输入电压的幅值会跟着占空比的变更而变更。当D较小时，负向电压小，该电路的抗搅扰性变差，且正向电压较高，应当注重使其幅值不跨越MOSFET栅极的许可电压。当D大于0.5时驱动电压正向电压小于其负向电压，此时应当注重使其负电压值不跨越MOAFET栅极许可电压。以是该电路比拟合用于占空比牢固或占空比变更规模不大和占空比小于0.5的场所。

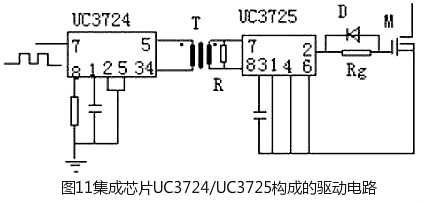

电路组成如图11所示。此中UC3724用来发生高频载波旌旗灯号，载波频次由电容CT和电阻RT决议。普通载波频次小于600kHz，4脚和6脚两头发生高频调制波，经高频小磁环变压器断绝后送到UC3725芯片7、8两脚经UC3725停止调制后获得驱动旌旗灯号，UC3725内部有一肖特基整流桥同时将7、8脚的高频调制波整流成一向流电压供驱动所需功率。普通来讲载波频次越高驱动延时越小，但太高抗搅扰变差;断绝变压器磁化电感越大磁化电流越小，UC3724发烧越少，但太大使匝数增加致使寄生参数影响变大，一样会使抗搅扰才能下降。
按照尝试数据得出：
对开关频次小于100kHz的旌旗灯号普通取（400～500）kHz载波频次较好，变压器选用较高磁导如5K、7K等高频环形磁芯，其原边磁化电感小于约1毫亨摆布为好。这类驱动电路仅合适于旌旗灯号频次小于100kHz的场所，因旌旗灯号频次绝对载波频次太高的话，绝对延时太多，且所需驱动功率增大，UC3724和UC3725芯片发烧温升较高，故100kHz以上开关频次仅对较小极电容的MOSFET才能够或许。对1kVA摆布开关频次小于100kHz的场所，它是一种杰出的驱动电路。该电路具备以下特色：单电源任务，节制旌旗灯号与驱动完成断绝，布局简略尺寸较小，特别合用于占空比变更不肯定或旌旗灯号频次也变更的场所。

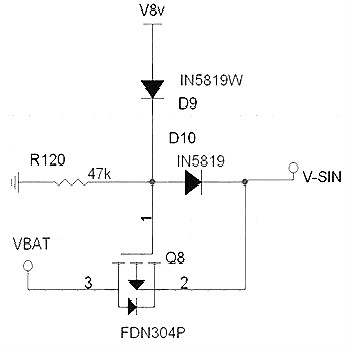

第一种利用，由PMOS来停止电压的挑选，当V8V存在时，此时电压全数由V8V供应，将PMOS封闭，VBAT不供应电压给VSIN，而当V8V为低时，VSIN由8V供电。注重R120的接地，该电阻能将栅极电压不变地拉低，确保PMOS的一般开启，这也是前文所描写的栅极高阻抗所带来的状况隐患。D9和D10的感化在于避免电压的倒灌。D9能够或许省略。这里要注重到现实上该电路的DS接反，如许由附生二极管导通致使了开关管的功效不能到达，现实利用要注重。

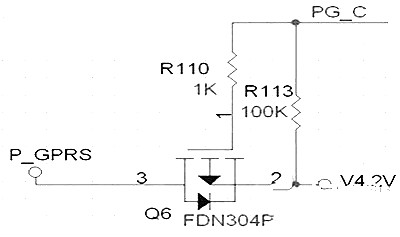

来看这个电路，节制旌旗灯号PGC节制V4.2是不是给P_GPRS供电。此电路中，源漏两头不接反，R110与R113存在的意思在于R110节制栅极电流不至于过大，R113节制栅极的常态，将R113上拉为高，停止PMOS，同时也能够或许看做是对节制旌旗灯号的上拉，当MCU内部管脚并不上拉时，即输入为开漏时，并不能驱动PMOS封闭，此时，就须要内部电压赐与的上拉，以是电阻R113起到了两个感化。R110能够或许更小，到100欧姆也可。
