操纵LDO稳压器，从5V电源向3.3V体系供电

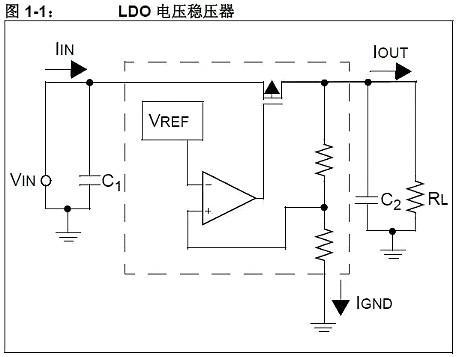

标准三端线性稳压器的压差凡是是 2.0-3.0V。要把 5V 靠得住地转换为 3.3V，就不能操纵它们。压差为几百个毫伏的高压降 （Low Dropout， LDO）稳压器，是此类操纵的抱负挑选。图 1-1 是根基LDO 体系的框图，标注了呼应的电流。从图中能够或许或许或许或许或许看出， LDO 由四个首要局部组成：
1. 导通晶体管
2. 带隙参考源
3. 运算缩小器
4. 反应电阻分压器
在挑选 LDO 时，主要的是要晓得若何辨别各类LDO。器件的静态电流、封装巨细和型号是主要的器件参数。按照具体操纵来肯定各类参数，将会取得最优的设想。
LDO的静态电流IQ是器件空载任务时器件的接地电流 IGND。 IGND 是 LDO 用来停止稳压的电流。当IOUT>>IQ 时， LDO 的效力可用输出电压除以输出电压来类似地取得。可是，轻载时，必须将 IQ 计入效力计较中。具备较低 IQ 的 LDO 其轻载效力较高。轻载效力的进步对 LDO 机能有负面影响。静态电流较高的 LDO 对线路和负载的俄然变更有更快的呼应。
这里具体申了然一个接纳齐纳二极管的低本钱稳压器计划。

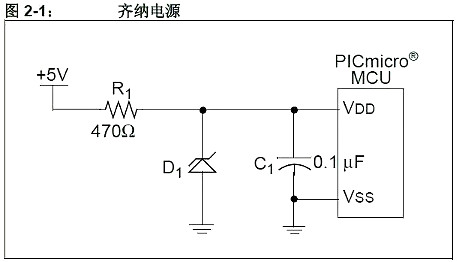

能够或许或许或许或许或许用齐纳二极管和电阻做成简略的低本钱 3.3V稳压器，如图 2-1 所示。在良多操纵中，该电路能够或许或许或许或许或许替换 LDO 稳压器并具本钱效益。可是，这类稳压器对负载敏感的水平要高于 LDO 稳压器。别的，它的能效较低，由于 R1 和 D1 一直有功耗。R1 限定流入D1 和 PICmicro? MCU的电流，从而使VDD 坚持在许可规模内。由于流经齐纳二极管的电流变更时，二极管的反向电压也将发生转变，以是须要细心斟酌 R1 的值。
R1 的挑选按照是：在最大负载时——凡是是在PICmicro MCU 运转且驱动其输出为高电日常平凡——R1上的电压降要充足低从而使PICmicro MCU有足以坚持任务所需的电压。同时，在最小负载时——凡是是 PICmicro MCU 复位时——VDD 不逾越齐纳二极管的额外功率，也不逾越 PICmicro MCU的最大 VDD。

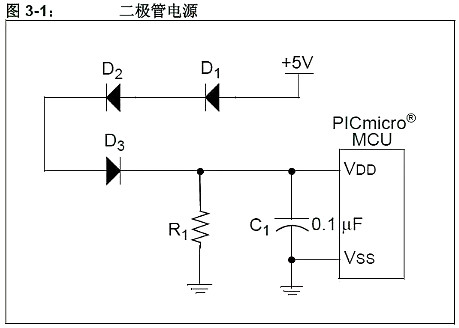

图 3-1 具体申了然一个接纳 3 个整流二极管的更低本钱稳压器计划。
咱们也能够或许或许或许或许或许把几个惯例开关二极管串连起来，用其正向压降来降落进入的 PICmicro MCU 的电压。这乃至比齐纳二极管稳压器的本钱还要低。这类设想的电流耗损凡是要比操纵齐纳二极管的电路低。
所需二极管的数目按照所选用二极管的正向电压而变更。二极管 D1-D3 的电压降是流经这些二极管的电流的函数。毗连 R1 是为了避免在负载最小时——凡是是 PICmicro MCU 处于复位或休眠状况时——PICmicro MCU VDD 引脚上的电压逾越PICmicro MCU 的最大 VDD 值。按照其余毗连至VDD 的电路，能够或许或许或许或许或许进步R1 的阻值，乃至也能够或许或许或许或许或许完整不须要 R1。二极管 D1-D3 的挑选按照是：在最大负载时——凡是是 PICmicro MCU 运转且驱动其输出为高电日常平凡——D1-D3 上的电压降要充足低从而能够或许或许或许或许或许知足 PICmicro MCU 的最低 VDD 请求。

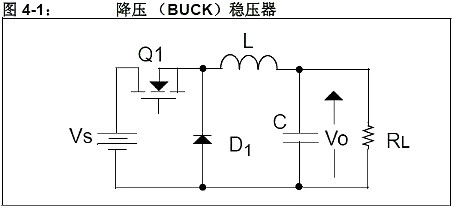

如图 4-1 所示，降压开关稳压器是一种基于电感的转换器，用来把输出电压源降落至幅值较低的输出电压。输出稳压是经由过程节制 MOSFET Q1 的导通（ON）时候来完成的。由于 MOSFET 要末处于低阻状况，要末处于高阻状况（别离为 ON 和OFF），是以高输出源电压能够或许或许或许或许或许高效力地转换成较低的输出电压。
当 Q1 在这两种状况时代时，经由过程均衡电感的电压- 时候，能够或许或许或许或许或许成立输出和输出电压之间的干系。
对 MOSFET Q1，有下式：
在挑选电感的值时，使电感的最大峰 - 峰纹波电流即是最大负载电流的百分之十的电感值，是个很好的初始挑选。
在挑选输出电容值时，好的初值是：使 LC 滤波器特征阻抗即是负载电阻。如许在满载任务时代若是俄然卸掉负载，电压过冲能处于可接管规模以内。
在挑选二极管 D1 时，应挑选额外电流充足大的元件，使之能够或许或许或许或许或许蒙受脉冲周期 （IL）放电时代的电感电流。
数字毗连

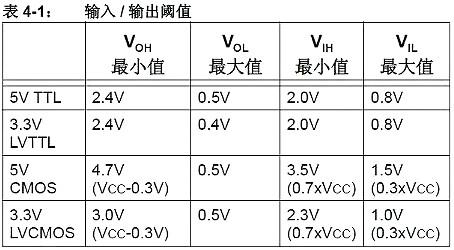

在毗连两个任务电压差别的器件时，必须要晓得其各自的输出、输出阈值。晓得阈值以后，可按照操纵的其余须要挑选器件的毗连体例。表 4-1 是本文档所操纵的输出、输出阈值。在设想毗连时，请务必参考制作商的数据手册以取得现实的阈值电平。
将 3.3V 输出毗连到 5V 输出最简略、最抱负的体例是间接毗连。间接毗连须要知足以下 2 点请求：
3.3V输出的 VOH 大于 5V 输出的 VIH
3.3V输出的 VOL 小于 5V 输出的 VIL
能够或许或许或许或许或许操纵这类体例的例子之一是将 3.3V LVCMOS输出毗连到 5V TTL 输出。从表 4-1 中所给出的值能够或许或许或许或许或许清晰地看到上述请求均知足。
3.3V LVCMOS 的 VOH （3.0V）大于5V TTL 的VIH （2.0V）
且
3.3V LVCMOS 的 VOL （0.5V）小于 5V TTL 的VIL （0.8V）。
若是这两个请求得不到知足，毗连两个局部时就须要额外的电路。能够或许或许或许或许或许的处理计划请参阅技能 6、7、 8 和 13。

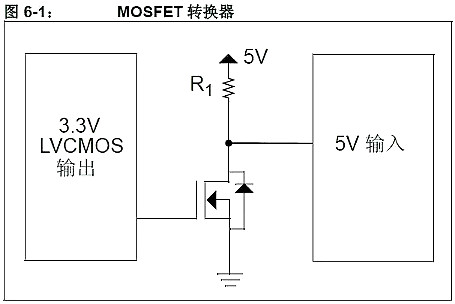

若是 5V 输出的 VIH 比 3.3V CMOS 器件的 VOH 要高，则驱动任何如许的 5V 输出就须要额外的电路。图 6-1 所示为低本钱的双元件处理计划。
在挑选 R1 的阻值时，须要斟酌两个参数，即：输出的开关速率和 R1 上的电流耗损。当把输出从 0切换到 1 时，须要计入因 R1 组成的 RC 时候常数而导致的输出回升时候、 5V 输出的输出容抗和电路板上任何的杂散电容。输出开关速率可经由过程下式计较：
由于输出容抗和电路板上的杂散电容是牢固的，进步输出开关速率的唯一路子是降落 R1 的阻值。而降落 R1 阻值以获得更短的开关时候，倒是以增大5V 输出为低电日常平凡的电流耗损为价格的。凡是，切换到 0 要比切换到 1 的速率快良多，由于 N 沟道 MOSFET 的导通电阻要远小于 R1。别的，在挑选 N 沟道 FET 时，所选 FET 的VGS 应低于3.3V 输出的 VOH。

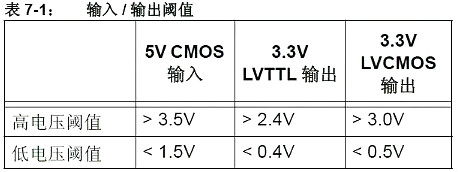

表 7-1 列出了 5V CMOS 的输出电压阈值、 3.3VLVTTL 和 LVCMOS 的输出驱动电压。
从上表看出， 5V CMOS 输出的高、低输出电压阈值均比 3.3V 输出的阈值高约一伏。是以，即便来自 3.3V 体系的输出能够或许或许或许或许或许被弥补，留给噪声或元件容差的余地也很小或不。咱们须要的是能够或许或许或许或许或许弥补输出并加大凹凸输出电压差的电路。
输出电压标准肯定后，就已假定：高输出驱动的是输出和地之间的负载，而低输出驱动的是 3.3V和输出之间的负载。若是高电压阈值的负载现实上是在输出和 3.3V 之间的话，那末输出电压现实上要高良多，由于拉高输出的机制是负载电阻，而不是输出三极管。

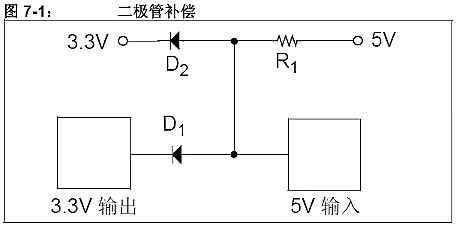

若是咱们设想一个二极管弥补电路 （见图 7-1），二极管 D1 的正向电压 （典范值 0.7V）将会使输出低电压回升，在 5V CMOS 输出取得 1.1V 至1.2V 的低电压。它宁静地处于 5V CMOS 输出的低输出电压阈值之下。输出高电压由上拉电阻和连至3.3V 电源的二极管 D2 肯定。这使得输出高电压约莫比 3.3V 电源高 0.7V，也便是 4.0 到 4.1V，很宁静地在 5V CMOS 输出阈值 （3.5V）之上。
注： 为了使电路任务普通，上拉电阻必须明显小于 5V CMOS 输出的输出电阻，从而避免由于输出端电阻分压器效应而导致的输出电压降落。上拉电阻还必须充足大，从而确保加载在 3.3V 输出上的电流在器件标准以内。
比拟器的根基任务以下：
反相 （-）输出电压大于同相 （+）输出电压时，比拟器输出切换到 Vss。
同相 （+）输出端电压大于反相 （-）输出电压时，比拟器输出为高电平。
为了坚持 3.3V 输出的极性， 3.3V 输出必须毗连到比拟器的同相输出端。比拟器的反相输出毗连到由 R1 和 R2 肯定的参考电压处，如图 8-1 所示。
计较 R1 和 R2
R1 和 R2 之比取决于输出旌旗灯号的逻辑电平。对3.3V 输出，反相电压应当置于VOL 与VOH之间的中点电压。对 LVCMOS 输出，中点电压为：
若是 R1 和 R2 的逻辑电平干系以下，
若 R2 取值为 1K，则 R1 为 1.8K。

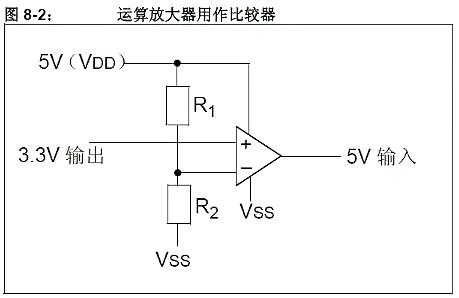

颠末恰当毗连后的运算缩小器能够或许或许或许或许或许用作比拟器，以将 3.3V 输出旌旗灯号转换为 5V 输出旌旗灯号。这是操纵了比拟器的特征，即：按照 “反相”输出与 “同相”输出之间的压差幅值，比拟器迫使输出为高（VDD）或低 （Vss）电平。
注： 要使运算缩小器在 5V 供电下普通任务，输出必须具备轨到轨驱动才能。

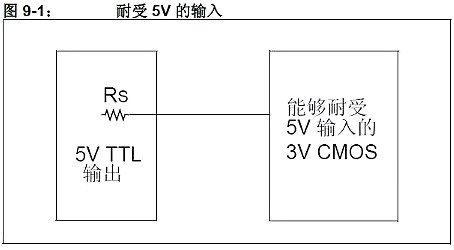

凡是 5V 输出的 VOH 为 4.7 伏， VOL 为 0.4 伏；而凡是 3.3V LVCMOS 输出的 VIH 为 0.7 x VDD， VIL为 0.2 x VDD。
当 5V 输出驱动为低时，不会有题目，由于 0.4 伏的输出小于 0.8 伏的输出阈值。当 5V 输出为高时， 4.7 伏的 VOH 大于 2.1 伏 VIH，以是，咱们能够或许或许或许或许或许间接把两个引脚相连，不会有抵触，前提是3.3V CMOS 输出能够或许或许或许或许或许耐受 5 伏电压。
若是 3.3V CMOS 输出不能耐受 5 伏电压，则将呈现题目，由于超越了输出的最大电压标准。能够或许或许或许或许或许的处理计划请参见技能 10-13。

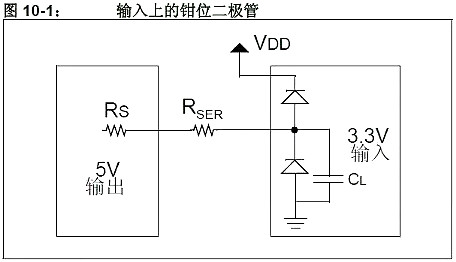

良多厂商都操纵钳位二极管来掩护器件的 I/O 引脚，避免引脚上的电压逾越最大许可电压标准。钳位二极管使引脚上的电压不会低于 Vss 逾越一个二极管压降，也不会高于 VDD 逾越一个二极管压降。要操纵钳位二极管来掩护输出，依然要存眷流经钳位二极管的电流。流经钳位二极管的电流应当一直比拟小 （在微安数目级上）。若是流经钳位二极管的电流过大，就存在部件闭锁的风险。由于5V 输出的源电阻凡是在 10Ω 摆布，是以仍需串连一个电阻，限定流经钳位二极管的电流，如图 10-1所示。操纵串连电阻的效果是降落了输出开关的速率，由于引脚 （CL）上组成了 RC 时候常数。

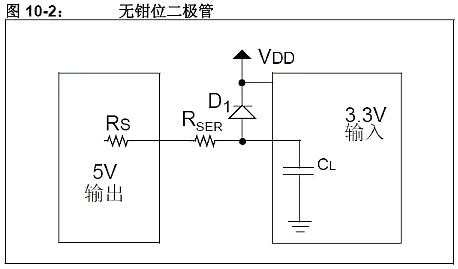

若是不钳位二极管，能够或许或许或许或许或许在电流中增加一个内部二极管，如图 10-2 所示。

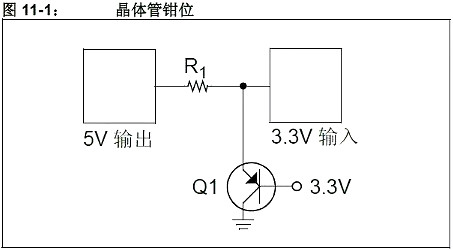

操纵二极管钳位有一个题目，即它将向 3.3V 电源注入电流。在具备高电流 5V 输出且轻载 3.3V 电源轨的设想中，这类电流注入能够或许或许或许或许或许会使 3.3V 电源电压逾越 3.3V。为了避免这个题目，能够或许或许或许或许或许用一个三极管来替换，三极管使适量的输出驱动电流流向地，而不是 3.3V 电源。设想的电路如图 11-1 所示。
Q1的基极-发射极结所起的感化与二极管钳位电路中的二极管不异。区分在于，发射极电流只需百分之几流出基极进入 3.3V 轨，绝大局部电流都流向集电极，再从集电极有害地流入地。基极电流与集电极电流之比，由晶体管的电流增益决议，凡是为10-400，取决于所操纵的晶体管。

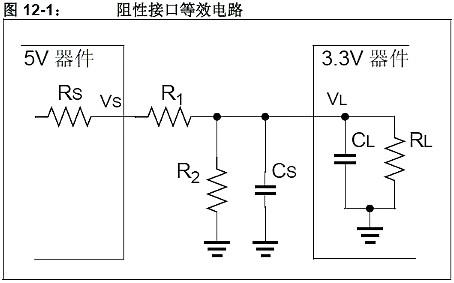

能够或许或许或许或许或许操纵简略的电阻分压器将 5V 器件的输出降落到合用于 3.3V 器件输出的电平。这类接口的等效电路如图 12-1 所示。
凡是，源电阻 RS 很是小 （小于 10Ω），若是挑选的 R1 弘远于RS 的话，那末能够或许或许或许或许或许疏忽 RS 对 R1 的影响。在领受端，负载电阻 RL 很是大 （大于500 kΩ），若是挑选的R2远小于RL的话，那末能够或许或许或许或许或许疏忽 RL 对 R2 的影响。
在功耗和瞬态时候之间存在弃取衡量。为了使接口电流的功耗须要最小，串连电阻 R1 和 R2 应尽能够或许或许或许或许或许大。可是，负载电容 （由杂散电容 CS 和 3.3V 器件的输出电容 CL 分解）能够或许或许或许或许或许会对输出旌旗灯号的回升和降落时候发生倒霉影响。若是 R1 和 R2 过大，回升和降落时候能够或许或许或许或许或许会太长而没法接管。

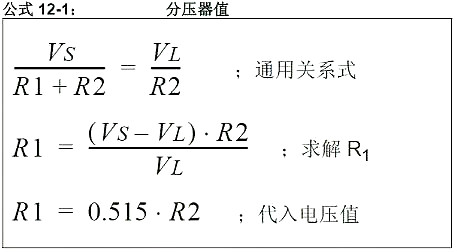

若是疏忽 RS 和 RL 的影响，则肯定 R1 和 R2 的款式由上面的公式 12-1 给出。

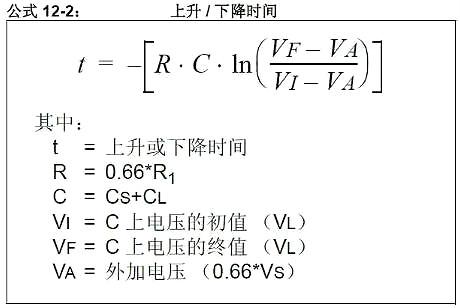

公式 12-2 给出了肯定回升和降落时候的公式。为便于电路阐发，操纵戴维宁等效计较来肯定外加电压 VA 和串连电阻R。戴维宁等效计较界说为开路电压除以短路电流。按照公式 12-2 所施加的限定，对图 12-1 所示电路，肯定的戴维宁等效电阻 R 应为 0.66*R1，戴维宁等效电压 VA 应为0.66*VS。
比方，假定有以下前提存在：
杂散电容 = 30 pF
负载电容 = 5 pF
从 0.3V 至 3V 的最大回升时候 ≤ 1 μs
外加源电压 Vs = 5V

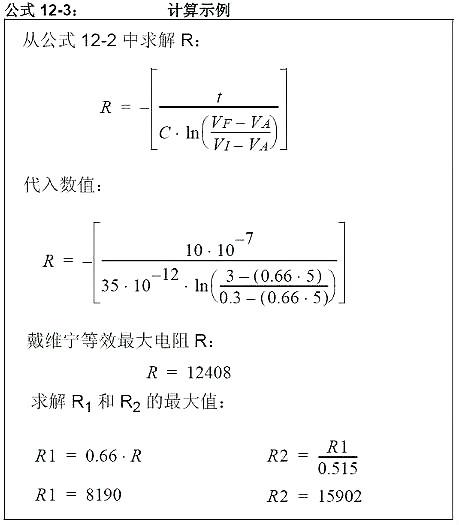

肯定最大电阻的计较如公式 12-3 所示。
虽然电平转换能够或许或许或许或许或许分登时停止，但凡是操纵集成处理计划较受接待。电平转换器的操纵规模比拟普遍：有单向和双向设置装备摆设、差别的电压转换和差别的速率，供用户挑选最好的处理计划。

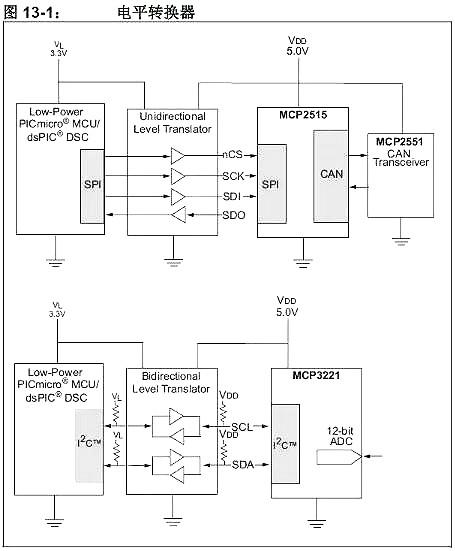

器件之间的板级通信 （比方， MCU 至外设）经由过程 SPI 或 I2C? 来停止，这是最罕见的。对SPI，操纵单向电平转换器比拟适合；对 I2C，就须要操纵双向处理计划。上面的图 13-1 显现了这两种处理计划。
摹拟
3.3V 至 5V 接口的最初一项挑衅是若何转换摹拟旌旗灯号，使之逾越电源妨碍。低电平旌旗灯号能够或许或许或许或许或许不须要内部电路，但在 3.3V 与 5V 之间传递旌旗灯号的体系则会遭到电源变更的影响。比方，在 3.3V 体系中，ADC转换1V峰值的摹拟旌旗灯号，其分辩率要比5V体系中 ADC 转换的高，这是由于在 3.3V ADC 中，ADC 量程中更多的局部用于转换。但另外一方面，3.3V 体系中绝对较高的旌旗灯号幅值，与体系较低的共模电压限定能够或许或许或许或许或许会发生抵触。
是以，为了弥补上述差别，能够或许或许或许或许或许须要某种接口电路。本节将会商接口电路，以赞助和缓旌旗灯号在差别电源之间转换的题目。

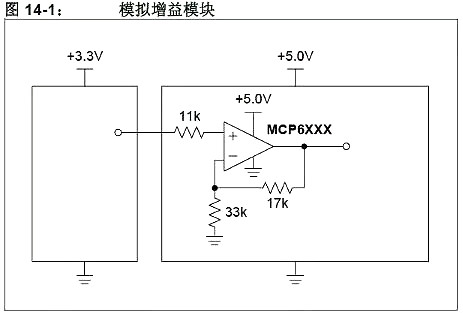

从 3.3V 电源毗连至 5V 时，须要晋升摹拟电压。33 kΩ 和 17kΩ 电阻设定了运放的增益，从而在两头均操纵满量程。11 kΩ 电阻限定了流回 3.3V 电路的电流。

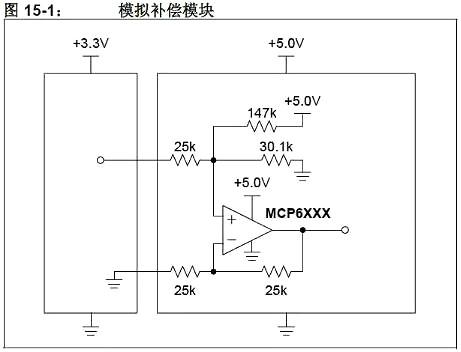

该模块用于弥补 3.3V 转换到 5V 的摹拟电压。上面是将 3.3V 电源供电的摹拟电压转换为由 5V电源供电。右上方的 147 kΩ、 30.1 kΩ 电阻和+5V 电源，等效于串连了 25 kΩ 电阻的 0.85V 电压源。这个等效的 25 kΩ 电阻、三个 25 kΩ 电阻和运放组成了增益为 1 V/V 的差动缩小器。 0.85V等效电压源将呈现在输出真个任何旌旗灯号向上平移不异的幅度；以 3.3V/2 = 1.65V 为中间的旌旗灯号将同时以 5.0V/2 = 2.50V 为中间。左上方的电阻限定了来自 5V 电路的电流。
此技能操纵运算缩小器衰减从 5V 至 3.3V 体系的旌旗灯号幅值。
要将 5V 摹拟旌旗灯号转换为 3.3V 摹拟旌旗灯号，最简略的体例是操纵 R1:R2 比值为 1.7:3.3 的电阻分压器。可是，这类体例存在一些题目。
1）衰减器能够或许或许或许或许或许会接至容性负载，组成不希冀取得的低通滤波器。
2）衰减器电路能够或许或许或许或许或许须要从高阻抗源驱动低阻抗负载。
不管是哪一种景象，都须要运算缩小器用以缓冲旌旗灯号。

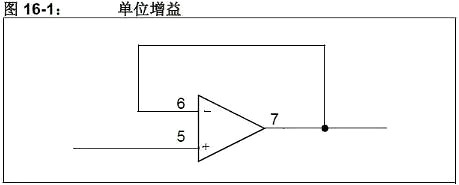

所需的运放电路是单元增益跟从器 （见图 16-1）。
电路输出电压与加在输出的电压不异。

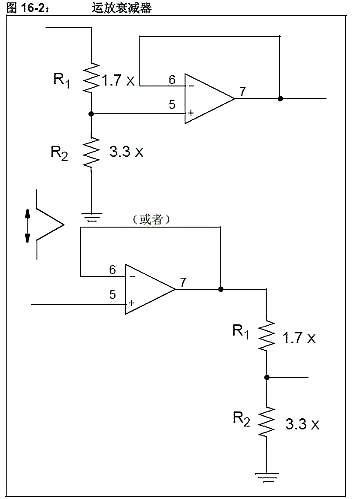

为了把 5V 旌旗灯号转换为较低的 3V 旌旗灯号，咱们只需加上电阻衰减器便可。
若是电阻分压器位于单元增益跟从器之前，那末将为 3.3V 电路供给最低的阻抗。另外，运放能够或许或许或许或许或许从3.3V 供电，这将节流一些功耗。若是挑选的 X 很是大的话， 5V 侧的功耗能够或许或许或许或许或许最大限制地减小。
若是衰减器位于单元增益跟从器以后，那末对 5V源而言就有最高的阻抗。运放必须从 5V 供电，3V 侧的阻抗将取决于 R1||R2 的值。
在将 5V 旌旗灯号传递给 3.3V 体系时，偶然能够或许或许或许或许或许将衰减用作增益。若是希冀的旌旗灯号小于 5V，那末把旌旗灯号间接送入 3.3V ADC 将发生较大的转换值。当旌旗灯号靠近 5V 时就会呈现风险。以是，须要节制电压越限的体例，同时不影响正惯例模中的电压。这里将会商三种完成体例。

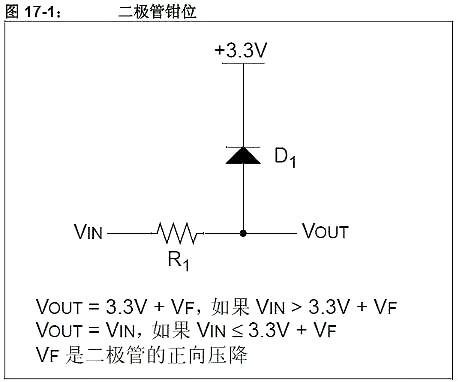

1. 操纵二极管，钳位过电压至 3.3V 供电体系。
2. 操纵齐纳二极管，把电压钳位至任何希冀的电压限。
3. 操纵带二极管的运算缩小器，停止切确钳位。
停止过电压钳位的最简略的体例，与将 5V 数字旌旗灯号毗连至 3.3V 数字旌旗灯号的简略体例完整不异。操纵电阻和二极管，使适量电流流入 3.3V 电源。选用的电阻值必须能够或许或许或许或许或许掩护二极管和 3.3V 电源，同时还不会对摹拟机能形成负面影响。若是 3.3V 电源的阻抗太低，那末这类范例的钳位能够或许或许或许或许或许导致3.3V 电源电压回升。即便 3.3V 电源有很好的低阻抗，当二极管导通时，和在频次充足高的环境下，当二极管不导通时 （由于有逾越二极管的寄生电容），此类钳位都将使输出旌旗灯号向 3.3V 电源施加噪声。

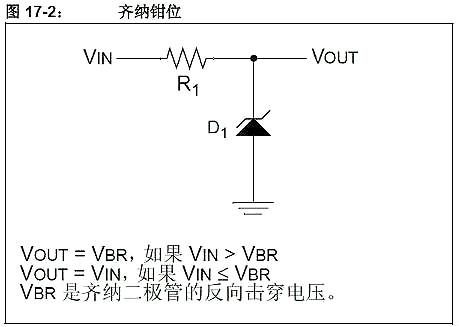

为了避免输出旌旗灯号对电源形成影响，或为了使输出应答较大的瞬态电流时更加自在，对前述体例略加变更，改用齐纳二极管。齐纳二极管的速率凡是要比第一个电路中所操纵的疾速旌旗灯号二极管慢。不过，齐纳钳位普通来讲更加健壮，钳位时不依靠于电源的特征参数。钳位的巨细取决于流经二极管的电流。这由 R1 的值决议。若是 VIN 源的输出阻抗充足大的话，也可不须要 R1。

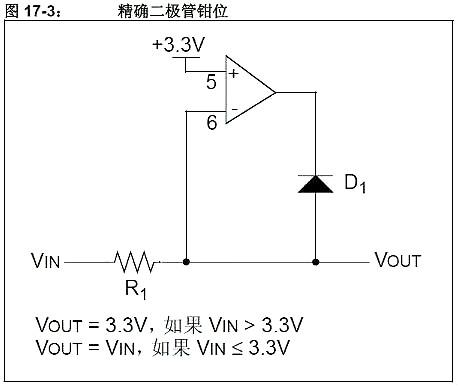

若是须要不依靠于电源的更加切确的过电压钳位，能够或许或许或许或许或许操纵运放来取得紧密二极管。电路如图 17-3所示。运放弥补了二极管的正向压降，使得电压恰好被钳位在运放的同相输出端电源电压上。若是运放是轨到轨的话，能够或许或许或许或许或许用 3.3V 供电。
由于钳位是经由过程运放来停止的，不会影响到电源。
运放不能改良低电压电路中呈现的阻抗，阻抗仍为R1 加上源电路阻抗。

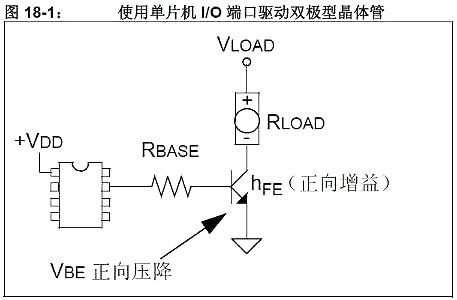

在驱动双极型晶体管时，基极 “驱动”电流和正向电流增益 （Β/hFE）将决议晶体管将吸纳几多电流。若是晶体管被单片机 I/O 端口驱动，操纵端口电压和端口电流下限 （典范值 20 mA）来计较基极驱动电流。若是操纵的是 3.3V 手艺，应改用阻值较小的基极电流限流电阻，以确保有充足的基极驱动电流使晶体管饱和。
RBASE的值取决于单片电机源电压。公式18-1 申了然若何计较 RBASE。

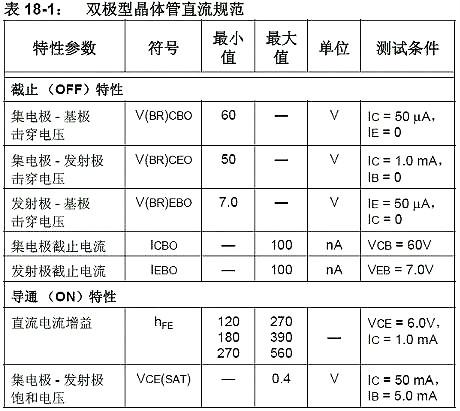

若是将双极型晶体管用作开关，开启或封闭由单片机 I/O 端口引脚节制的负载，应操纵最小的 hFE标准和裕度，以确保器件完整饱和。

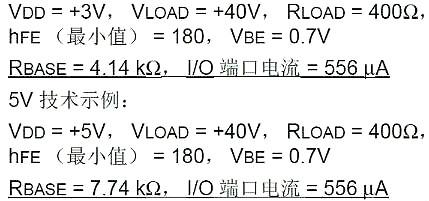

3V 手艺示例：
对这两个示例，进步基极电流留出裕度是不错的做法。将 1mA 的基极电流驱动至 2 mA 能确保饱和，但价格是进步了输出功耗。

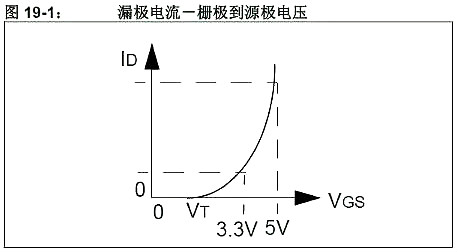

在挑选与 3.3V 单片机共同操纵的内部 N 沟道MOSFET 时，必然要谨慎。MOSFET 栅极阈值电压表了然器件完整饱和的才能。对 3.3V 操纵，所选 MOSFET 的额外导通电阻应针对 3V 或更小的栅极驱动电压。比方，对具备 3.3V 驱动的100 mA负载，额外漏极电流为250 μA的FET在栅极 - 源极施加 1V 电压时，不必然能供给对劲的成果。在从 5V 转换到 3V 手艺时，应细心查抄栅极- 源极阈值和导通电阻特征参数，如图 19-1所示。略微削减栅极驱动电压，能够或许或许或许或许或许明显减小泄电流。
对 MOSFET，低阈值器件较为罕见，其漏－源电压额外值低于 30V。漏－源额外电压大于 30V的 MOSFET，凡是具备更高的阈值电压 （VT）。

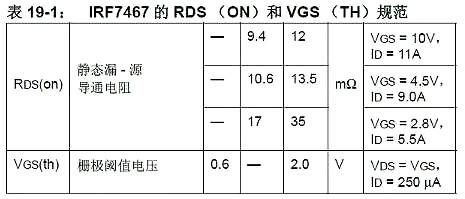

如表 19-1 所示，此 30V N 沟道 MOSFET 开关的阈值电压是 0.6V。栅极施加 2.8V 的电压时，此MOSFET 的额外电阻是 35 mΩ，是以，它很是合用于 3.3V 操纵。

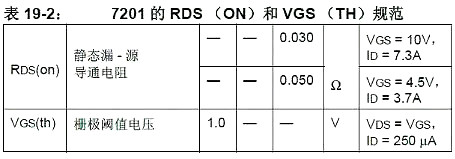

对 7201 数据手册中的标准，栅极阈值电压最小值划定为 1.0V。这并不象征着器件能够或许或许或许或许或许用来在1.0V 栅 - 源电压时开关电流，由于对低于 4.5V 的VGS （th），不申明标准。对须要低开关电阻的 3.3V 驱动的操纵，不倡议操纵 IRF7201，但它能够或许或许或许或许或许用于 5V 驱动操纵。
