NMOS英文全称为N-Metal-Oxide-Semiconductor。 意义为N型金属-氧化物-半导体，而具有这类布局的晶体管咱们称之为NMOS晶体管。 MOS晶体管有P型MOS管和N型MOS管之分。由MOS管组成的集成电路称为MOS集成电路，由NMOS组成的电路便是NMOS集成电路，由PMOS管组成的电路便是PMOS集成电路，由NMOS和PMOS两种管子组成的互补MOS电路，即CMOS电路。
PMOS是指n型衬底、p沟道，靠空穴的活动输送电流的MOS管。
P沟道MOS晶体管的空穴迁徙率低，是以在MOS晶体管的多少尺寸和任务电压相对值相称的环境下，PMOS晶体管的跨导小于N沟道MOS晶体管。另外，P沟道MOS晶体管阈值电压的相对值普通偏高，请求有较高的任务电压。它的供电电源的电压巨细和极性，与双极型晶体管——晶体管逻辑电路不兼容。PMOS因逻辑摆幅大，充电放电进程长，加上器件跨导小，以是任务速率更低，在NMOS电路（见N沟道金属—氧化物—半导体集成电路）显现今后，大都已为NMOS电路所代替。只是，因PMOS电路工艺简略，价钱自制，有些中范围和小范围数字节制电路仍接纳PMOS电路手艺。
在现实名目中，咱们根基都用加强型mos管，分为N沟道和P沟道两种。咱们经常利用的是NMOS，因为其导通电阻小，且轻易建造。在MOS管道理图上能够看到，漏极和源极之间有一个寄生二极管。这个叫体二极管，在驱动理性负载（如马达），这个二极管很主要。趁便说一句，体二极管只在单个的MOS管中存在，在集成电路芯片外部凡是是不的。
NMOS的特征，Vgs大于必然的值就会导通，合适用于源极接地时的环境（低端驱动），只需栅极电压到达4V或10V就可以够了。 PMOS的特征，Vgs小于必然的值就会导通，合适用于源极接VCC时的环境（高端驱动）。可是，固然PMOS能够很便利地用作高端驱动，但因为导通电阻大，价钱贵，替代品种少等缘由，在高端驱动中，凡是仍是利用NMOS。
不管是NMOS仍是PMOS，导通后都有导通电阻存在，如许电流就会在这个电阻上耗损能量，这局部耗损的能量叫做导通消耗。挑选导通电阻小的MOS管会减小导通消耗。此刻的小功率MOS管导通电阻普通在几十毫欧摆布，几毫欧的也有。 MOS在导通和停止的时辰，必然不是在刹时完成的。MOS两头的电压有一个下降的进程，流过的电流有一个回升的进程，在这段时候内，MOS管的丧失是电压和电流的乘积，叫做开关丧失。凡是开关丧失比导通丧失大良多，并且开关频次越高，丧失也越大。 导通刹时电压和电流的乘积很大，组成的丧失也就很大。延长开关时候，能够减小每次导通时的丧失；下降开关频次，能够减小单元时候内的开关次数。这两种方法都能够减小开关丧失。
跟双极性晶体管比拟，普通以为使MOS管导通不须要电流，只需GS电压高于必然的值，就可以够了。这个很轻易做到，可是，咱们还须要速率。 在MOS管的布局中能够看到，在GS，GD之间存在寄生电容，而MOS管的驱动，现实上便是对电容的充放电。对电容的充电须要一个电流，因为对电容充电刹时能够把电容当作短路，以是刹时电流会比拟大。挑选/设想MOS管驱动时第一要注重的是可供给刹时短路电流的巨细。
第二注重的是，遍及用于高端驱动的NMOS，导通时须若是栅极电压大于源极电压。而高端驱动的MOS管导通时源极电压与漏极电压（VCC）不异，以是这时候候候栅极电压要比VCC大4V或10V。若是在统一个体系里，要获得比VCC大的电压，就要特地的升压电路了。良多马达驱动器都集成了电荷泵，要注重的是应当挑选合适的外接电容，以获得充足的短路电流去驱动MOS管。
由p型衬底和两个高浓度n分散区组成的MOS管叫作n沟道MOS管，该管导通时在两个高浓度n分散区间组成n型导电沟道。n沟道加强型MOS管必须在栅极上施加正向偏压，且只需栅源电压大于阈值电压时才有导电沟道发生的n沟道MOS管。n沟道耗尽型MOS管是指在不加栅压（栅源电压为零）时，就有导电沟道发生的n沟道MOS管。
NMOS集成电路是N沟道MOS电路，NMOS集成电路的输出阻抗很高，根基上不须要接收电流，是以，CMOS与NMOS集成电路毗连时不必斟酌电流的负载题目。NMOS集成电路大多接纳单组正电源供电，并且以5V为多。CMOS集成电路只需选用与NMOS集成电路不异的电源，便可与NMOS集成电路间接毗连。不过，从NMOS到CMOS间接毗连时，因为NMOS输出的高电平低于CMOS集成电路的输出高电平，是以须要利用一个（电位）上拉电阻R，R的取值普通选用2～100KΩ。
在一块搀杂浓度较低的P型硅衬底上，建造两个高搀杂浓度的N+区，并用金属铝引出两个电极，别离作漏极d和源极s。
尔后在半导体外表笼盖一层很薄的二氧化硅(SiO2)绝缘层，在漏——源极间的绝缘层上再装上一个铝电极,作为栅极g。
在衬底上也引出一个电极B，这就组成了一个N沟道加强型MOS管。MOS管的源极和衬底凡是是接在一路的(大大都管子在出厂前已毗连好)。
它的栅极与别的电极间是绝缘的。

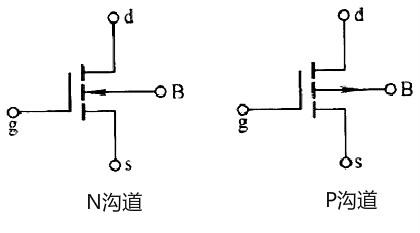

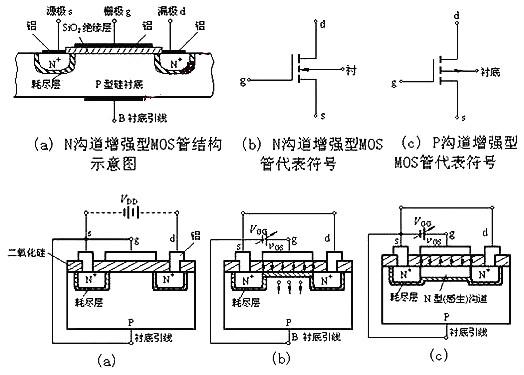

图(a)、(b)别离是它的布局表现图和代表标记。代表标记中的箭头标的目的表现由P(衬底)指向N(沟道)。P沟道加强型MOS管的箭头标的目的与上述相反，如图(c)所示。
① vGS=0 的环境
从图1(a)能够看出，加强型MOS管的漏极d和源极s之间有两个面对面的PN结。当栅——源电压vGS=0时，即便加上漏——源电压vDS，并且不管vDS的极性若何，总有一个PN结处于反偏状况，漏——源极间不导电沟道，以是这时候候候漏极电流iD≈0。
② vGS>0 的环境
若vGS＞0，则栅极和衬底之间的SiO2绝缘层中便发生一个电场。电场标的目的垂直于半导体外表的由栅极指向衬底的电场。这个电场能排挤空穴而吸收电子。
排挤空穴：使栅极四周的P型衬底中的空穴被排挤，剩下不能挪动的受主离子(负离子)，组成耗尽层。吸收电子：将 P型衬底中的电子（少子）被吸收到衬底外表。
当vGS数值较小，吸收电子的能力不强时，漏——源极之间仍无导电沟道显现，如图1(b)所示。vGS增添时，吸收到P衬底外表层的电子就增添，当vGS到达某一数值时，这些电子在栅极四周的P衬底外表便组成一个N型薄层，且与两个N+区相连通，在漏——源极间组成N型导电沟道，其导电范例与P衬底相反，故又称为反型层，如图1(c)所示。vGS越大，感化于半导体外表的电场就越强，吸收到P衬底外表的电子就越多，导电沟道越厚，沟道电阻越小。
起头组成沟道时的栅——源极电压称为开启电压，用VT表现。
下面会商的N沟道MOS管在vGS＜VT时，不能组成导电沟道，管子处于停止状况。只需当vGS≥VT时，才有沟道组成。这类必须在vGS≥VT时能力组成导电沟道的MOS管称为加强型MOS管。沟道组成今后，在漏——源极间加上正向电压vDS，就有漏极电流发生。
如图(a)所示，当vGS>VT且为一肯定值时，漏——源电压vDS对导电沟道及电流iD的影响与结型场效应管类似。
漏极电流iD沿沟道发生的电压降使沟道内各点与栅极间的电压不再相称，接近源极一端的电压最大，这里沟道最厚，而漏极一端电压最小，其值为VGD=vGS－vDS，是以这里沟道最薄。但当vDS较小（vDS<vGS–VT）时，它对沟道的影响不大，这时候候候只需vGS必然，沟道电阻几近也是必然的，以是iD随vDS类似呈线性变更。

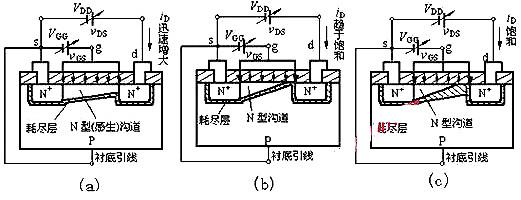

跟着vDS的增大，接近漏极的沟道愈来愈薄，当vDS增添到使VGD=vGS－vDS=VT(或vDS=vGS－VT)时，沟道在漏极一端显现预夹断，如图2(b)所示。再持续增大vDS，夹断点将向源极标的目的挪动，如图2(c)所示。因为vDS的增添局部几近全数下降在夹断区，故iD几近不随vDS增大而增添，管子进入饱和区，iD几近仅由vGS决议。
N沟道加强型MOS管的特征曲线、电流方程及参数
1）输出特征曲线

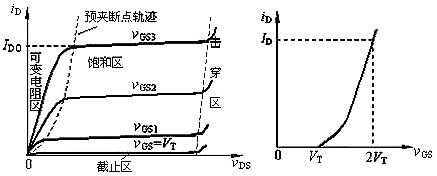

N沟道加强型MOS管的输出特征曲线如图1(a)所示。与结型场效应管一样,其输出特征曲线也可分为可变电阻区、饱和区、停止区和击穿区几局部。
2）转移特征曲线
转移特征曲线如图1(b)所示,因为场效应管作缩小器件利用时是任务在饱和区(恒流区),此时iD几近不随vDS而变更,即差别的vDS所对应的转移特征曲线几近是重合的,以是可用vDS大于某一数值(vDS＞vGS-VT)后的一条转移特征曲线代替饱和区的一切转移特征曲线。
3）iD与vGS的类似干系
与结型场效应管相类似。在饱和区内,iD与vGS的类似干系式为
式中IDO是vGS=2VT时的漏极电流iD。
（2）参数
MOS管的首要参数与结型场效应管根基不异，只是加强型MOS管中不必夹断电压VP ，而用开启电压VT表征管子的特征。
（1）布局：
N沟道耗尽型MOS管与N沟道加强型MOS管根基类似。
（2）区分：
耗尽型MOS管在vGS=0时，漏——源极间已有导电沟道发生，而加强型MOS管要在vGS≥VT时才显现导电沟道。
（3）缘由：
建造N沟道耗尽型MOS管时，在SiO2绝缘层中掺入了大批的碱金属正离子Na+或K+(建造P沟道耗尽型MOS管时掺入负离子)，如图1(a)所示，是以即便vGS=0时，在这些正离子发生的电场感化下，漏——源极间的P型衬底外表也能感到天生N沟道(称为初始沟道)，只需加上正向电压vDS，就有电流iD。

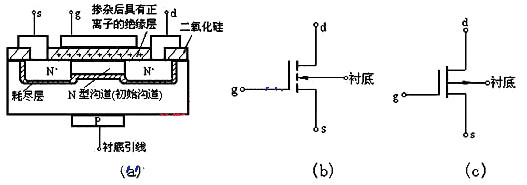

若是加上正的vGS，栅极与N沟道间的电场将在沟道中吸收来更多的电子，沟道加宽，沟道电阻变小，iD增大。反之vGS为负时，沟道中感到的电子削减，沟道变窄，沟道电阻变大，iD减小。当vGS负向增添到某一数值时，导电沟道消逝，iD趋于零，管子停止，故称为耗尽型。沟道消逝时的栅－源电压称为夹断电压，仍用VP表现。与N沟道结型场效应管不异，N沟道耗尽型MOS管的夹断电压VP也为负值，可是，前者只能在vGS<0的环境下任务。尔后者在vGS=0，vGS>0，VP<vGS<0的环境下均能完成对iD的节制，并且仍能坚持栅——源极间有很大的绝缘电阻,使栅极电流为零。这是耗尽型MOS管的一个主要特色。图(b)、(c)别离是N沟道和P沟道耗尽型MOS管的代表标记。
（4）电流方程：
在饱和区内，耗尽型MOS管的电流方程与结型场效应管的电流方程不异，即：
各类场效应管特征比拟
金属氧化物半导体场效应(MOS)晶体管可分为N沟道与P沟道两大类，P沟道硅MOS场效应晶体管在N型硅衬底上有两个P+区，别离叫做源极和漏极，南北极之间不通导，柵极上加有充足的正电压(源极接地)时，柵极下的N型硅外表显现P型反型层，成为毗连源极和漏极的沟道。转变栅压能够转变沟道中的电子密度，从而转变沟道的电阻。这类MOS场效应晶体管称为P沟道加强型场效应晶体管。若是N型硅衬底外表不加栅压就已存在P型反型层沟道，加上恰当的偏压，可以使沟道的电阻增大或减小。如许的MOS场效应晶体管称为P沟道耗尽型场效应晶体管。统称为PMOS晶体管。
P沟道MOS晶体管的空穴迁徙率低,是以在MOS晶体管的多少尺寸和任务电压相对值相称的环境下，PMOS晶体管的跨导小于N沟道MOS晶体管。另外，P沟道MOS晶体管阈值电压的相对值普通偏高，请求有较高的任务电压。它的供电电源的电压巨细和极性,与双极型晶体管——晶体管逻辑电路不兼容。PMOS因逻辑摆幅大，充电放电进程长，加上器件跨导小，以是任务速率更低，在NMOS电路(见N沟道金属—氧化物—半导体集成电路)显现今后，大都已为NMOS电路所代替。只是,因PMOS电路工艺简略,价钱自制，有些中范围和小范围数字节制电路仍接纳PMOS电路手艺。
PMOS集成电路是一种合适在低速、低频范畴内利用的器件。PMOS集成电路接纳-24V电压供电。如图5所示的CMOS-PMOS接口电路接纳两种电源供电。接纳间接接口体例，普通CMOS的电源电压挑选在10～12V就可以知足PMOS对输出电平的请求。
