TO-252 封装情势脚位封装手艺先容
MOS管的引脚，G、S、D别离代表甚么
G：gate 栅极S：source 源极D：drain 漏极
MOS管是金属(Metal)—氧化物(Oxid)—半导体(Semiconductor)场效应晶体管。市道上常有的普通为N沟道和P沟道。N沟道的电源普通接在D，输入S，P沟道的电源普通接在S，输入D

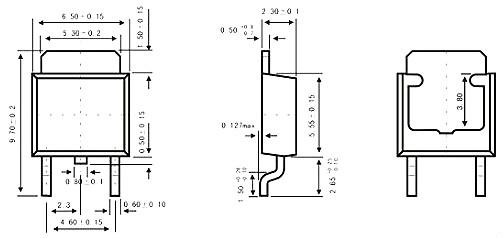

封装TO-252引脚图
芯片封装风行的仍是双列直插封装，简称DIP(Dual ln-line Package)。DIP封装在那时具备合适PCB(印刷电路板)的穿孔装置，具备比TO型封装易于对PCB布线和操纵较为便利等一些特色，其封装的布局情势也良多，包含多层陶瓷双列直插式DIP，单层陶瓷双列直插式DIP，引线框架式DIP等等。经常使用于功率晶体管、稳压芯片的封装。
