MOS场效应管也被称为MOSFET，既MetalOxideSemiconductorFieldEffectTransistor（金属氧化物半导体场效应管）的缩写。它通俗有耗尽型和加强型两种。

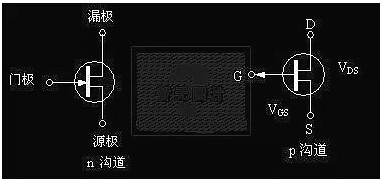

本文操纵的为加强型MOS场效应管，其外部布局见图5。它可分为NPN型PNP型。NPN型凡是称为N沟道型，PNP型也叫P沟道型。由图可看出，对N沟道的场效应管其源极和漏极接在N型半导体上，一样对P沟道的场效应管其源极和漏极则接在P型半导体上。咱们晓得通俗三极管是由输入的电流节制输入的电流。但对场效应管，其输入电流是由输入的电压（或称电场）节制，可以或许以为输入电流极小或不输入电流，这使得该器件有很高的输入阻抗，同时这也是咱们称之为场效应管的缘由。
场效应管的任务道理，咱们先领会一下仅含有一个P—N结的二极管的任务进程。场效应督任务道理图如图6所示，咱们晓得在二极管加上正向电压（P端接正极，N端接负极）时，二极管导通，其PN结有电流经由进程。这是由于在P型半导体端为正电压时，N型半导体内的负电子被吸收而涌向加有正电压的P型半导体端，而P型半导体端内的正电子则朝N型半导体端活动，从而组成导通电流。同理，当二极管加上反向电压（P端接负极，N端接正极）时，这时候候在P型半导体端为负电压，正电子被堆积在P型半导体端，负电子则堆积在N型半导体端，电子不挪动，其PN结不电流经由进程，二极管停止。

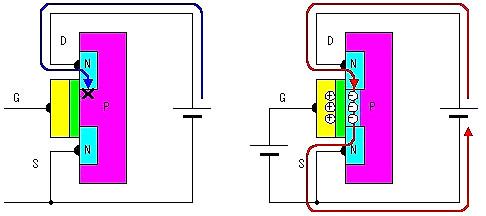

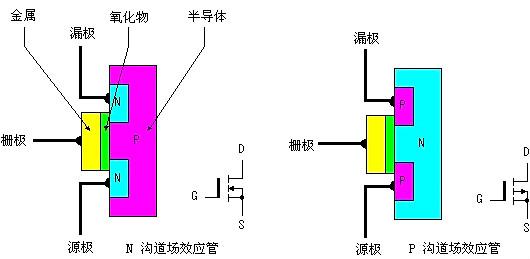

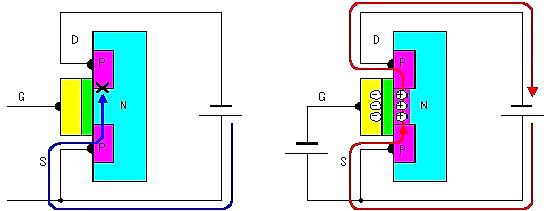

对场效应管（见图7），在栅极不电压时，由后面阐发可知，在源极与漏极之间不会有电流流过，此时场效应管处与停止状况（图7a）。当有一个正电压加在N沟道的MOS场效应管栅极上时，由于电场的感化，此时N型半导体的源极和漏极的负电子被吸收出来而涌向栅极，但由于氧化膜的反对，使得电子堆积在两个N沟道之间的P型半导体中（见图7b），从而组成电流，使源极和漏极之间导通。咱们也可以或许想像为两个N型半导体之间为一条沟，栅极电压的成立相称于为它们之间搭了一座桥梁，该桥的巨细由栅压的巨细决议。图8给出了P沟道的MOS场效应管的任务进程，其任务道理近似这里不再反复。

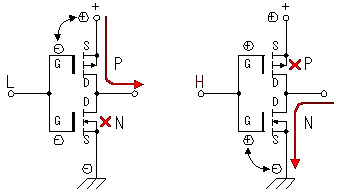

上面简述一下用C-MOS场效应管（加强型MOS场效应管）组成的操纵电路的任务进程（见图9）。电路将一个加强型P沟道MOS场效应管和一个加强型N沟道MOS场效应管组合在一路操纵。当输入端为低电日常平凡，P沟道MOS场效应管导通，输入端与电源正极接通。当输入端为高电日常平凡，N沟道MOS场效应管导通，输入端与电源地接通。在该电路中，P沟道MOS场效应管和N沟道MOS场效应管老是在相反的状况下任务，其相位输入端和输入审察反。经由进程这类任务体例咱们可以或许取得较大的电流输入。同时由于泄电流的影响，使得栅压在还不到0V，凡是在栅极电压小于1到2V时，MOS场效应管既被关断。场效应督任务道理图，差别场效应管其关断电压略有差别。也正由于如斯，使得该电路不会由于两管同时导通而组成电源短路。
由以上阐发咱们可以或许画出道理图中MOS场效应管电路局部的任务进程（见图10）。任务道理同前所述。

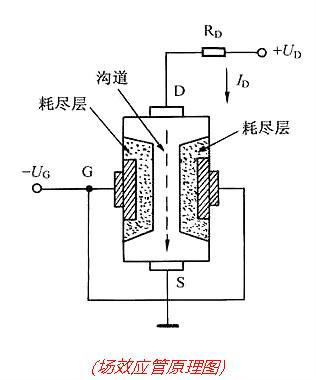

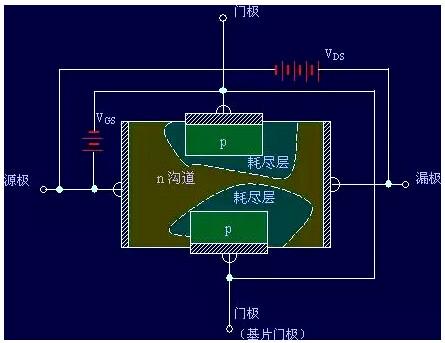

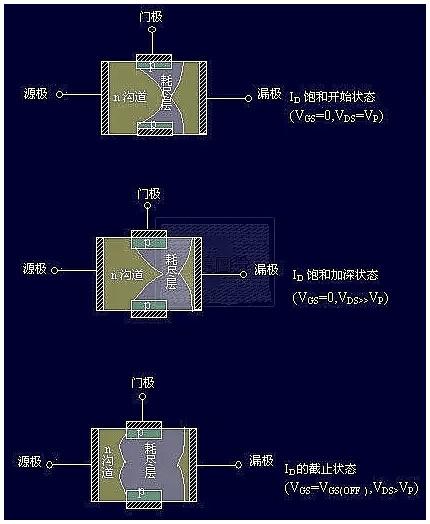

场效应晶体管（FieldEffectTransistor缩写(FET)）简称场效应管。通俗的晶体管是由两种极性的载流子,即大都载流子和反极性的大都载流子到场导电,是以称为双极型晶体管,而FET仅是由大都载流子到场导电,它与双极型相反,也称为单极型晶体管。它属于电压节制型半导体器件，具备输入电阻高（108～109Ω）、噪声小、功耗低、静态范围大、易于集成、不二次击穿景象、宁静任务地区宽等长处，现已成为双极型晶体管和功率晶体管的壮大合作者。

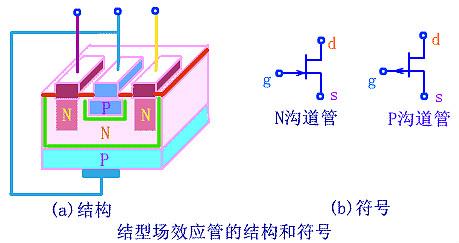

场效应管分结型、绝缘栅型两大类。结型场效应管（JFET）因有两个PN结而得名，绝缘栅型场效应管（JGFET）则因栅极与别的电极完整绝缘而得名。今朝在绝缘栅型场效应管中，操纵最为普遍的是MOS场效应管，简称MOS管（即金属-氧化物-半导体场效应管MOSFET）；别的另有PMOS、NMOS和VMOS功率场效应管，和比来刚问世的πMOS场效应管、VMOS功率模块等。
按沟道半导体资料的差别，结型和绝缘栅型各分沟道和P沟道两种。若按导电体例来别离，场效应管又可分红耗尽型与加强型。结型场效应管均为耗尽型，绝缘栅型场效应管既有耗尽型的，也有加强型的。

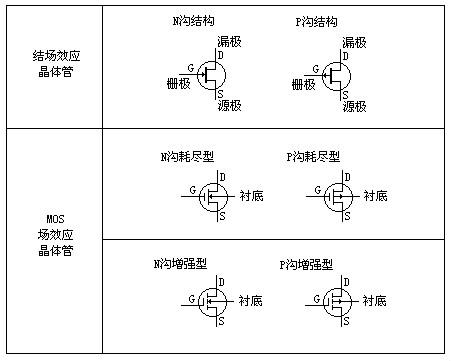

场效应晶体管可分为结场效应晶体管和MOS场效应晶体管。而MOS场效应晶体管又分为N沟耗尽型和加强型；P沟耗尽型和加强型四大类。见下图。
现行有两种定名体例。第一种定名体例与双极型三极管不异，第三位字母J代表结型场效应管，O代表绝缘栅场效应管。第二位字母代表资料，D是P型硅，反型层是N沟道；C是N型硅P沟道。比方,3DJ6D是结型N沟道场效应三极管，3DO6C是绝缘栅型N沟道场效应三极管。
第二种定名体例是CS××#，CS代表场效应管，××以数字代表型号的序号，#用字母代表统一型号中的差别规格。比方CS14A、CS45G等。
场效应管的参数良多，包含直流参数、交换参数和极限参数，但通俗操纵时存眷
以下首要参数：．
1、I DSS-饱和漏近电流。是指结型或耗尽型绝缘栅场效应管中，栅极电压U GS=O时的漏源电流。．
2、UP一夹断电压。是指结型或耗尽型绝缘栅场效应管中，使漏源间刚停止时的栅极电压。．
3、UT一开启电压。是指加强型绝缘栅场效管中，使漏源间刚导通时的栅极电 压。
4、GM一跨导。是表现栅源申压UGS-对漏极电流ID的节制能力，即漏极电流ID变更量与栅源电压U证变更量的比值。GM-是权衡场效应管缩小能力的首要参数。
5、BUDS-漏源击穿电压。是指栅源电压UGS必然时，场效应管通俗任务所能承受的最大漏近电压。这是一项极限参数，加在场效应管上的任务电压必须小于 BUDS。‘
6、PDSM-最大耗散功率。也是一项极限参数，是指场效应管机能稳定坏时所允许的最大漏源耗散功率。操纵时，场效应管现实功耗应小于PDSM并留有必然余量。．
7、IDSM一最大漏源电流。是一项极限参数，是指场效应管通俗任务时，漏源间
所许可经由进程的最大电流。场效应管的任务电流不应跨越IDSM
1、场效应管可操纵于缩小。由于场效应管缩小器的输入阻抗很高，是以耦合电容可以或许容量较小，不必操纵电解电容器。
2、场效应管很高的输入阻抗很是适合作阻抗变更。经常操纵于多级缩小器的输入级作阻抗变更。
3、场效应管可以或许用作可变电阻。
4、场效应管可以或许便利地用作恒流源。
5、场效应管可以或许用作电子开关。
1、结型场效应管的管脚辨认
场效应管的栅极相称于晶体管的基极，源极和漏极别离对应于晶体管的发射极和集电极。将万用表置于R×1k档，用两表笔别离丈量每两个管脚间的正、反向电阻。当某两个管脚间的正、反向电阻相称，均为数KΩ时，则这两个管脚为漏极D和源极S（可交换），余下的一个管脚即为栅极G。对有4个管脚的结型场效应管，别的一极是屏障极（操纵中接地）。
2、鉴定栅极
用万用表黑表笔碰触管子的一个电极，红表笔别离碰触别的两个电极。若两次测出的阻值都很小，申明均是正向电阻，该管属于N沟道场效应管，黑表笔接的也是栅极。
建造工艺决议了场效应管的源极和漏极是对称的，可以或许交换操纵，并不影响电路的通俗任务，以是不必加以辨别。源极与漏极间的电阻约为几千欧。
注重不能用此法鉴定绝缘栅型场效应管的栅极。由于这类管子的输入电阻极高，栅源间的极间电容又很小，丈量时只需有少许的电荷，便可在极间电容上组成很高的电压，轻易将管子破坏。
3、估测场效应管的缩小能力
将万用表拨到R×100档，红表笔接源极S，黑表笔接漏极D，相称于给场效应管加上1.5V的电源电压。这时候候表针唆使出的是D-S极间电阻值。而后用手指捏栅极G，将人体的感到电压作为输入旌旗灯号加到栅极上。由于管子的缩小感化，UDS和ID都将产生变更，也相称于D-S极间电阻产生变更，可观察到表针有较大幅度的摆动。若是手捏栅极时表针摆动很小，申明管子的缩小能力较弱；若表针不动，申明管子已破坏。
由于人体感到的50Hz交换电压较高，而差别的场效应管用电阻档丈量时的任务点可以或许差别，是以用手捏栅极时表针可以或许向右摆动，也可以或许向左摆动。大都的管子RDS减小，使表针向右摆动，大都管子的RDS增大，表针向左摆动。不管表针的摆动标的目的若何，只需能有较着地摆动，就申明管子具备缩小能力。
本体例也合用于测MOS管。为了掩护MOS场效应管，必须用手握住螺钉旋具绝缘柄，用金属杆去碰栅极，以避免人体感到电荷间接加到栅极上，将管子破坏。
MOS管每次丈量终了，G-S结电容上会充有少许电荷，成立起电压UGS，再接着测时表针可以或许不动，此时将G-S极间短路一下便可。

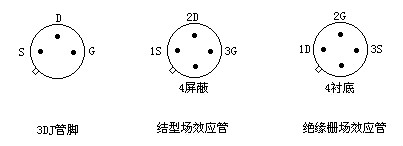

今朝经常操纵的结型场效应管和MOS型绝缘栅场效应管的管脚挨次以下图所示。

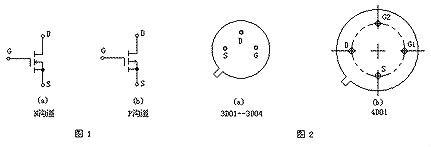

即金属-氧化物-半导体型场效应管，英文缩写为MOSFET（Metal-Oxide-SemiconductorField-Effect-Transistor），属于绝缘栅型。其首要特色是在金属栅极与沟道之间有一层二氧化硅绝缘层，是以具备很高的输入电阻（最高可达1015Ω）。它也分N沟道管和P沟道管，标记如图1所示。凡是是将衬底（基板）与源极S接在一路。按照导电体例的差别，MOSFET又分加强型、耗尽型。所谓加强型是指：当VGS=0时管子是呈停止状况，加上准确的VGS后，大都载流子被吸收到栅极，从而“加强”了该地区的载流子，组成导电沟道。耗尽型则是指，当VGS=0时即组成沟道，加上准确的VGS时，能使大都载流子流出沟道，是以“耗尽”了载流子，使管子转向停止。
以N沟道为例，它是在P型硅衬底上制成两个高搀杂浓度的源分散区N+和漏分散区N+，再别离引出源极S和漏极D。源极与衬底在外部连通，两者总坚持等电位。图1（a）标记中的前头标的目的是从内向里，表现从P型资料（衬底）指身N型沟道。当漏接电源正极，源极接电源负极并使VGS=0时，沟道电流（即漏极电流）ID=0。跟着VGS逐步降低，受栅极正电压的吸收，在两个分散区之间就感到出带负电的大都载流子，组成从漏极到源极的N型沟道，当VGS大于管子的开启电压VTN（通俗约为+2V）时，N沟道管起头导通，组成漏极电流ID。
国产N沟道MOSFET的典范产物有3DO1、3DO2、3DO4（以上均为单栅管），4DO1（双栅管）。它们的管脚摆列（底视图）见图2。
MOS场效应管比拟“娇气”。这是由于它的输入电阻很高，而栅-源极间电容又很是小，极易受外界电磁场或静电的感到而带电，而少许电荷便可在极间电容上组成相称高的电压（U=Q/C），将管子破坏。是以了厂时各管脚都绞合在一路，或装在金属箔内，使G极与S极呈等电位，避免堆集静电荷。管子不必时，全数引线也应短接。在丈量时应非分特别谨慎，并接纳响应的防静电感办法。
（1）．筹办任务
丈量之前，先把人体对地短路后，能力摸触MOSFET的管脚。最好在手段上接一条导线与大地连通，令人体与大地坚持等电位。再把管脚分隔，而后拆掉导线。
（2）．鉴定电极
将万用表拨于R×100档，起首肯定栅极。若某脚与别的脚的电阻都是无限大，证实此脚便是栅极G。交换表笔重丈量，S-D之间的电阻值应为几百欧至几千欧，此中阻值较小的那一次，黑表笔接的为D极，红表笔接的是S极。日本出产的3SK系列产物，S极与管壳接通，据此很轻易肯定S极。
（3）．查抄缩小能力（跨导）
将G极悬空，黑表笔接D极，红表笔接S极，而后用手指触摸G极，表针应有较大的偏转。双栅MOS场效应管有两个栅极G1、G2。为辨别之，可用手别离触摸G1、G2极，此中表针向左边偏转幅度较大的为G2极。
今朝有的MOSFET管在G-S极间增添了掩护二极管，日常平凡就不须要把各管脚短路了。
MOS场效应晶体管在操纵时应注重分类，不能随意交换。MOS场效应晶体管由于输入阻抗高（包含MOS集成电路）极易被静电击穿，操纵时应注重以下法则：
（1）.MOS器件出厂时凡是装在玄色的导电泡沫塑料袋中，切勿自行随意拿个塑料袋装。也可用细铜线把各个引脚毗连在一路，或用锡纸包装
（2）.掏出的MOS器件不能在塑料板上滑动，操纵金属盘来盛放待用器件。
（3）.焊接用的电烙铁必须杰出接地。
（4）.在焊接前应把电路板的电源线与地线短接，再MOS器件焊接实现后在分隔。
（5）.MOS器件各引脚的焊接挨次是漏极、源极、栅极。拆机时挨次相反。
（6）.电路板在装机之前，要用接地的线夹子去碰一下机械的各接线端子，再把电路板接上去。
（7）.MOS场效应晶体管的栅极在许可前提下，最好接入掩护二极管。在检验电路时应注重查证原本的掩护二极管是不是破坏。
VMOS场效应管（VMOSFET）简称VMOS管或功率场效应管，其全称为V型槽MOS场效应管。它是继MOSFET今后新成长起来的高效、功率开关器件。它不只担当了MOS场效应管输入阻抗高（≥108W）、驱动电流小（摆布0.1μA摆布），还具备耐压高（最高可耐压1200V）、任务电流大（1.5A～100A）、输入功率高（1～250W）、跨导的线性好、开关速率快等良好特征。恰是由于它将电子管与功率晶体管之长处集于一身，是以在电压缩小器（电压缩小倍数可达数千倍）、功率缩小器、开关电源和逆变器中正取得普遍操纵。

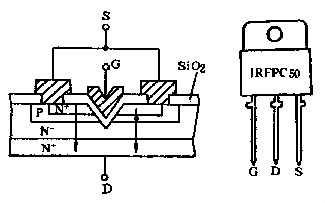

尽人皆知，传统的MOS场效应管的栅极、源极和漏极大大抵处于统一程度面的芯片上，其任务电流根基上是沿程度标的目的活动。VMOS管则差别，从左下图上可以或许看出其两大布局特色:第一，金属栅极接纳V型槽布局；第二，具备垂直导电性。由于漏极是从芯片的反面引出，以是ID不是沿芯片程度活动，而是自重搀杂N+区（源极S）动身，颠末P沟道流入轻搀杂N-漂移区，最初垂直向下到达漏极D。电流标的目的如图中箭头所示，由于畅通截面积增大，以是能经由进程大电流。由于在栅极与芯片之间有二氧化硅绝缘层，是以它仍属于绝缘栅型MOS场效应管。
国际出产VMOS场效应管的首要厂家有877厂、天津半导体器件四厂、杭州电子管厂等，典范产物有VN401、VN672、VMPT2等。表1列出六种VMOS管的首要参数。此中，IRFPC50的外型如右上图所示。
（1）．鉴定栅极G
将万用表拨至R×1k档别离丈量三个管脚之间的电阻。若发明某脚与其字两脚的电阻均呈无限大，并且交换表笔后仍为无限大，则证实此脚为G极，由于它和别的两个管脚是绝缘的。
（2）．鉴定源极S、漏极D
由图1可见，在源-漏之间有一个PN结，是以按照PN结正、反向电阻存在差别，可辨认S极与D极。用交换表笔法测两次电阻，此中电阻值较低（通俗为几千欧至十几千欧）的一次为正向电阻，此时黑表笔的是S极，红表笔接D极。
（3）．丈量漏-源通态电阻RDS（on）
将G-S极短路，挑选万用表的R×1档，黑表笔接S极，红表笔接D极，阻值应为几欧至十几欧。
由于测试前提差别，测出的RDS（on）值比手册中给出的典范值要高一些。比方用500型万用表R×1档实测一只IRFPC50型VMOS管，RDS（on）=3.2W，大于0.58W（典范值）。
（4）．查抄跨导
将万用表置于R×1k（或R×100）档，红表笔接S极，黑表笔接D极，手持螺丝刀去碰触栅极，表针应有较着偏转，偏转愈大，管子的跨导愈高。
注重事变：
（1）VMOS管亦分N沟道管与P沟道管，但绝大大都产物属于N沟道管。对P沟道管，丈量时应交换表笔的地位。
（2）有大都VMOS管在G-S之间并有掩护二极管，本检测体例中的1、2项不再合用。
（3）今朝市场上另有一种VMOS管功率模块，专供交换电机调速器、逆变器操纵。比方美国IR公司出产的IRFT001型模块，外部有N沟道、P沟道管各三只，组成三相桥式布局。
（4）此刻市售VNF系列（N沟道）产物，是美国Supertex公司出产的超高频功率场效应管，其最高任务频次fp=120MHz，IDSM=1A，PDM=30W，共源小旌旗灯号低频跨导gm=2000μS。合用于高速开关电路和播送、通讯装备中。
（5）操纵VMOS管时必须加适合的散热器后。以VNF306为例，该管子加装140×140×4（mm）的散热器后，最大功率能力到达30W
（1）场效应管是电压节制元件，而晶体管是电流节制元件。在只许可从旌旗灯号源取较少电流的环境下，应选用处效应管；而在旌旗灯号电压较低，又许可从旌旗灯号源取较多电流的前提下，应选用晶体管。
（2）场效应管是操纵大都载流子导电，以是称之为单极型器件，而晶体管是即有大都载流子，也操纵大都载流子导电。被称之为双极型器件。
（3）有些场效应管的源极和漏极可以或许交换操纵，栅压也可正可负，矫捷性比晶体管好。
（4）场效应管能在很小电流和很低电压的前提下任务，并且它的建造工艺可以或许很便利地把良多场效应管集成在一块硅片上，是以场效应管在大范围集成电路中获得了普遍的操纵。

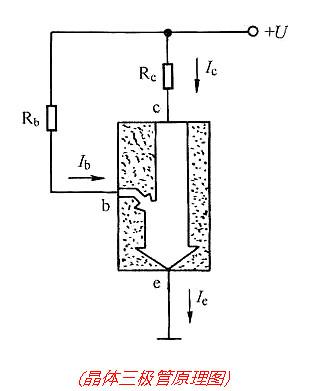

晶体三极管简称三极管，和场效应管一样，具备缩小感化和开关特征的，是电子装备中的焦点器件之一，操纵非常普遍。三极管和场效应管固然特征，形状不异，可是任务道理却大不一样，通俗三极管是电流节制器件，二场效应管是电压节制器件。
晶体三极管：
用于电压缩小或电路缩小的节制器件。可以或许把基极和集电极的间的电压Vbc缩小到几十到几百倍以上，在发射集和集电极之间以Vce的体例输入;还可以或许把基极电流Ib缩小β倍，而后在集电极以Ic情势输入。
场效应管：
原件要比晶体管小很多.晶体管便是一个小硅片.可是场效应管的布局要比晶体管的要庞杂.场效应管的沟道通俗是几个纳米,也便是说场效应管的“硅片”的建造加倍庞杂并且体积要比晶体管小的多.可是话又说返来.产业建造场效应管的集成电路要比晶体管的要简略很多.并且集成密度要比晶体管的要大很多.场效应管是电压节制电流的晶体管是电流节制电流型的.通俗不可以或许间接代换的.除非略微转变一下电路布局。
必须领会晶体管的范例和资料，经常操纵的有NPN和PNP两种，这两种督任务时对电压的极性请求差别，以是是这两种晶体管是不能相互替代的。三极管额资料有锗资料和硅资料，它们之前最大的差别便是实在电压不一样。在缩小电路中，假设操纵同范例的锗管取代同范例的硅管，反之替代，通俗都是可以或许的，但都要在基极偏置电压长停止须要的调剂。由于他们的肇端电压不一样，可是在脉冲电路和开关电路中差别资料的三极管是不是能交换必须停止详细的阐发，切不可自觉代换。
拔取场效应管只需三步：
1.挑选须适合的勾道(N沟道仍是P沟道)
2.肯定场效应管的额外电流，选好额外电流今后，还需计较导通消耗。
3.肯定热请求，设想职员在设想时必须斟酌到最坏和实在两种环境。通俗倡议接纳针对最坏的成果计较，由于这个成果供给更大的宁静余量，可以或许确保体系不会生效。
