电动车节制器是电动车整车中的焦点局部，其手艺机能的黑白间接影响电动车的通俗操纵。今朝电动车用有刷无刷节制器遍及接纳PWM体例，节制器外部必须具备PWM发生器电路，别的另有电源电路、功率器件、功率器件驱动电路、节制部件（转把、制动把、电念头霍尔元件等）旌旗灯号的收罗与处置电路、过电流与欠电压等掩护电路。

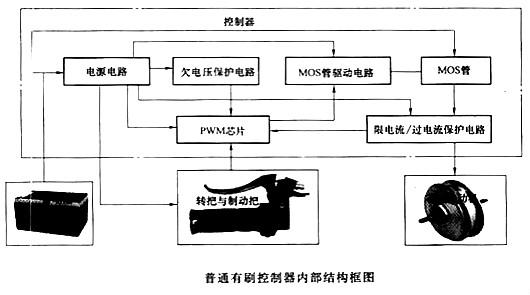

通俗有刷节制器外部布局框图以下图所示。电源电路为节制器外部电子元器件供给任务电压；PWM芯片根据转把的输入电压输入响应脉冲宽度的方波给MOS管驱动电路；MOS管驱动电路将PWM旌旗灯号整形供给给MOS管；MOS管为大功率开关管，其导通时辰与封闭时辰，受导通旌旗灯号与PWM旌旗灯号和成的夹杂旌旗灯号节制；欠电压掩护电路是当蓄电池电压下降到节制器设定值以下时，PWM芯片遏制了PWM旌旗灯号输入，以掩护蓄电池不至于在低电压环境下放电；限电流掩护（或过电流掩护）电路是对节制器输入的最大电流停止限定，以掩护蓄电池、节制器、电念头等不会呈现许可规模以上的大电流。

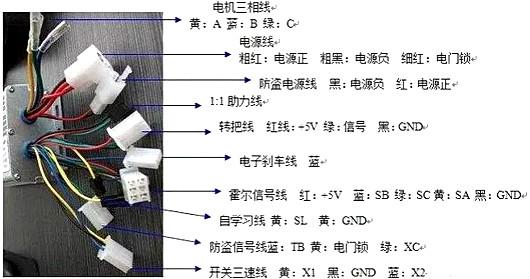

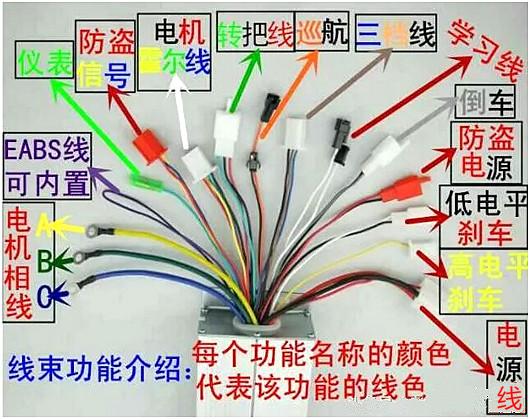

无刷电念头节制器接线有多有少，通俗有以下几条（线的色彩根据经常操纵范例总结，不能代表一切线的色彩都一样）：电源线两条（白色线、玄色线）、转把线三条（白色线、蓝色线、玄色线）、制动断电线两条（黄色线、玄色线）、电子制动线两条（灰色线、玄色线）、电念头线两条（绿色线、蓝色线）、霍尔输入线四条（蓝色线、绿色线、白色线、玄色线）、倒车线一条（黄色线）、助力旌旗灯号线三条（白色线、绿色线、玄色线）。
有刷电念头节制接线通俗有以下几条：电源线两条、转把线三条、电念头线两条、制动断电线两条、限速线两条等。
在电动车节制器中遍及操纵，方波驱动最大的错误谬误在于换相时的电流渐变引发的转矩脉动，导致噪声较大，但好的节制战略能够或许大大改良换相噪声。电动车节制器设想的难点在于电流节制，本文就电动车节制器设想的一些关头处所加以描写。
1.概述
电动自行车上操纵的机电遍及接纳永磁直流机电。所谓永磁机电，是指机电线圈接纳永磁体激磁，不接纳线圈激磁的体例。如许就省去了激磁线圈任务时耗损的电能，进步了机机电电转换效力，这对操纵车载无限动力的电动车来说，能够或许下降行驶电流，耽误续行里程。
永磁直流机电根据机电的通电情势来分，可分为有刷机电和无刷机电两大类，有刷机电由于接纳机器换相拆卸导致靠得住性和寿命下降，是以逐步加入电动车市场。
无刷机电又可分为有传感器和无传感器两类，对无地位传感器的无刷机电，必须要先将车用脚蹬起来，等机电具备一定的扭转速率今后，节制器才能辨认到无刷机电的相位，而后节制器才能对机电供电。由于无地位传感器无刷机电不能完成零速率启动，以是此刻出产的电动车上用得较少。今朝电动车行业内操纵的无刷机电，遍及接纳有地位传感器无刷机电。
有地位传感器永磁直流无刷机电根据外部传感器的装置地位差别，又可分为60度机电和120度机电。在120°的霍尔旌旗灯号中，不能够或许呈现二进制000和111的编码，以是在一定程度上防止了因霍尔整机毛病而导致的误操纵。由于霍尔组件是开漏输入，高电平依托电路上的上拉电阻供给，一旦霍尔整机断电，霍尔旌旗灯号输入便是111.一旦霍尔整机短路，霍尔旌旗灯号输入便是000，而60°的霍尔旌旗灯号在通俗任务时这两种旌旗灯号均会呈现，以是一定程度上影响了软件判定毛病的精确率。是以今朝市道马达已逐步舍弃60°相位的霍尔摆列。
2.1.主回路电路

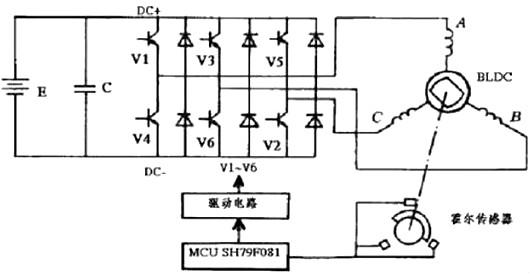

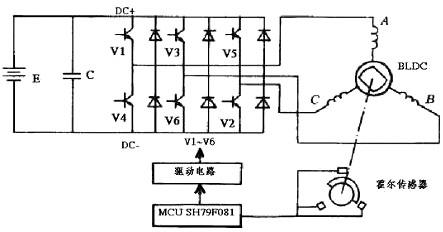

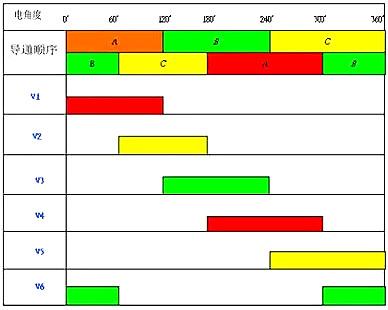

图中ABC表现机电的3相绕组，接纳星形接法，V1~V6表现功率场效应管，若是将V1~V6用以下的时序波形驱动，则3相绕组会根据AB-AC-BC-BA-CA-CB挨次通电（AB表现电流由A相流向B相），发生一个扭转的磁场，牵引外转子（永磁体）扭转。
导通挨次
*功效性请求：1.电子换相2.无级调速3.刹车断电4.附加功效A.限速B.1+1助力C.EBS柔性电磁刹车D.定速巡航E.别的功效（消弭换相乐音，倒车等）
*宁静性请求：1.限流驱动2.过流掩护3.堵转掩护4.电池欠压掩护5.下降温升6.附加功效（防盗锁死，温升限定等）
7.附加毛病检测功效从下面的请求来看，功效性请求和宁静性请求的前三项用公用节制芯片用加上恰当的核心电路均不难处置，代表芯片是摩托罗拉的MC33035，初期的节制器计划均用该集成块处置。但厥后跟着合作加重，良多厂商都增添了不少附加功效，一些附加功效用硬件来完成就比拟坚苦，以是操纵单片机来做节制的节制器敏捷取代了纯硬件的公用节制芯片。
可是硬件节制和软件节制有很大的区分，硬件节制的反映速率仅仅受限于逻辑门的开关速率，而软件的运转则须要指令履行时辰。要使软件跟得上机电节制的须要，就必须请求软件在最短的时辰内能够或许精确处置换相，电流限定等各类庞杂举措，这就触及到一个对外部旌旗灯号的采样频次，采样机会，旌旗灯号的外部处置判定及处置成果的输入，另有一些抗搅扰方法等，这些都是软件设想中须要细心斟酌的工具。
在本计划中，咱们接纳了一颗集成PWM发生器的8位单片机SH79F081，接纳优化的单机器周期8051内核，内置16kFlash存储器，兼容传统8051一切硬件资本，接纳JTAG仿真体例，内置16.6MHz振荡器，同时扩展了以下功效：*双DPTR指针。16位x8乘法器和16位/8除法器。
*3通道带死区节制PWM，6路输入，输入极性可设，供给周期溢出功效*集成毛病检测功效，可刹时封闭PWM输入。
*供给硬件抗搅扰方法。
*集成高速10bitADC.*供给Flash自编程功效，能够或许摹拟用做EEROM，便利存储参数。
这颗IC由于CPU运转速率和AD采样速率都很快，PWM功效壮大，硬件抗搅扰功效多，很是合适作电动车节制器。
4.软件完成
下面咱们遴选对节制器机能和宁静比拟主要的功效来会商编程中应当注重的题目。
4.1.减小换相噪声
上文已提过，无刷直流电念头方波驱动最大的错误谬误是换相时电流不能延续，导致有转矩脉动，是以权衡节制器黑白很大程度上是取决于换相是不是能做好。
在电动车方才起步的时辰咱们会发明换相机会电会收回很大的突突声，这是由于机电起步时电流比拟大，而机电是个理性负载，换相后由于机电线圈电流不会一下增大到换相前的程度，如许就形成换相前后电流反差很是大，从而导致牵引力的急剧变更，这类变更便会引发机电激烈振动，这类振动噪声不能完整消弭，但能够或许采用一些方法减小噪声体例1：在换相后的一段时辰使PWM脉冲占空比到达100%来使电流增添快一点，从而加重振动噪声。须要提示的是在这个进程中咱们须要随时监测电流变更，电流一到达换相前的程度就能够或许规复换相前的PWM占空比。
体例2：提早封闭换相MOS管，方波驱动直流无刷机电是6步驱动，定子励磁每隔60度电角度腾跃一次，保障定子磁动势标的目的和转子磁动势标的目的夹角在60°到120°之间运转，由于夹角在90°时动弹力矩最大，夹角为0°或180°时不转矩，现假定机电正转，AB导通要切换到AC导通，此时AB绕组通电发生的定子磁势和转子磁势夹角为60°，若是通俗切换到AC导通，则AC绕组通电后，定子磁势和转子磁势夹角变为120°，由于切换到AC通电后电流要从0起头爬升，是以此时定子磁势幅值很小，导致转矩下降，但若是此时不封闭B，同时将下桥C翻开，则定子磁势和转子磁势的夹角变为90°，并且由于AB相电流根基不变更，而C相电流还很小，是以换相前后转矩变更很小，但要注重，等C相电流爬升后要将B相封闭，不然3相导通的分解力矩比2相导通力矩大，也会发生转矩动摇。
4.2.电子刹车：
电子刹车实在是将电念头当作发机机电运转，是以会发生电磁制动转矩，检测到电子刹车旌旗灯号后，cpu将上三路PWM封闭，将下三路同时翻开，占空比设为某一安稳值，如许，机电相称于任务在发机电状况，给蓄电池充电，充电电流和下三路占空比有关，占空比越大，则充电电流越大，剎车制动才能越强，由于今朝电动车上拆卸的电子剎车都是开关旌旗灯号，操纵者没法调剂剎车力矩，完整由节制器决议，不过由电念头的特征，即便占空比安稳，电子剎车时转速越高，发机电感生电压越高，回馈充电才能越强，剎车力矩越大，固然，最好是拆卸线性剎车传感器，操纵者会更便利。
4.3.恒流驱动
电流旌旗灯号经康铜丝采样以后分两路，一起送至缩小器，一起送至比拟器。缩小器用来及时缩小电流旌旗灯号，缩小倍数约莫6.5倍，缩小后的旌旗灯号供给给单片机停止AD采样转换，转换所得数字用来节制电流不跨越咱们所许可的值。另外一起旌旗灯号送至比拟器，当电流俄然由于某种缘由大大跨越许可值，比方一只MOSFET击穿或误导通时，比拟器翻转送出低电平，送给79F081的FLT引脚，无需单片机履行法式，IC硬件会主动封闭PWM输入，从而掩护MOSFET防止更大危险。
毛病景象：一辆“三安”牌低速电动汽车下坡时，驾驶人误断开了节制总电源的氛围开关，导致无刷直流电念头由于超速而发生的反电动势不能被电池接收，节制器超压后破坏。
阐发与检验：翻开节制器察看，发明有8只功率MOS管爆裂，一只贴片三极管8550击穿。改换破坏的元件后仍没法任务，申明毛病未肃除。该车装备4只山东“路娃”牌12V-170型（100AH）铅酸蓄电池。电念头额外功率1000W，装备的节制器为徐州开元电子科技无限公司产物。节制器内有24只TO-220封装的功率MOS管，任务电压为48V，限定电流为59A，相位角为120o，有倒车功效。笔者手头有一些每只10～15元的拆车节制器，若是能操纵，则会下降维修本钱。比拟了一下，通俗电动三轮车上节制器的电压、相位角、倒车和四轮车不异，只是操纵了12只MOS管，限定电流为28A，额外功率为500W。若是将12管改成24管，电流翻倍，功率天然不成题目。两只500W电动车节制器间接并联成1000W是行不通的，由于不能保障两只节制器完整同步，一定会爆管。
第一，将两只节制器分解一只，旌旗灯号及鞭策局部电路只能用一个，末极功率MOS管并联操纵。为防止爆管，并联上去的功率MOS管与原管子参数不异或靠近，管脚离电源滤波电容越近越好，并且最好不操纵引线。要做到连系安稳、焊接简略、不必引线、任务靠得住，只需一个方法，那便是并联上去的12只MOS管焊在节制器电路板原12只MOS管的背面，由于正、反各12只MOS管封装不异、间距不异，这就完成了栅极、漏极、源极的逐一对应焊接。
第二，将取样电阻的限流值扩展为本来的2倍，该节制器电路板上的电流取样电阻用的是康铜丝，很轻易区分，如图1所示。本来是2根，此刻要再并接2根，让取样电阻的阻值减小一半。固然，也能够或许在原康铜丝下面加锡来减小电阻，若改制时用毫欧表丈量会更精确。
第三，节制器电路板上的电源正、负供电铜箔线要用焊锡堆锡法恰当加粗。该板上的两个1000μF/63V滤波电容装置位只装了一只，恰好再装置一只，增强滤波功效。正、反装置的MOS管散热片不在统一立体上，两只节制器铝散热外壳要用角磨机切割启齿后，一正、一反装置，见图2。现实上，受节制器体积的限定，即便24只MOS管装在统一立体也装不下，电路毗连也坚苦。两只节制器组合，另外一只节制器的电路板上只需MOS管和散热铝排。若手头有封装不异而电流更大的MOS管，比方用IRF3077（75V/210A）或IRF3077（75V/180A）等取代75NF75（75V /75A）就会省时省力，能够或许不增添管子的数目。
【注重】若小功率节制器散热不够，可经由过程加设电扇或换大铝质外壳来进步散热才能。固然，既增添管子的数目，又加大管子的参数成果会更好。
装好的电动车节制器摹拟试车不发明任何题目，路试的成果也使人对劲，申明改制思绪可行。用霍尔库仑计察看行车电流：平路上最大电流为28A摆布，急加快和爬坡时电流为55A，下坡滑行时电念头向蓄电池反充电电流最大为22A。在12℃气温下，持续行车在山区、丘陵、平原公路共50千米，手摸节制器外壳仍是冷冷的，申明改制成果较好。为了行车无后顾之忧，有些车友带一只备用节制器是有事理的，由于电动车蓄电池在寿命期之内俄然破坏的能够或许性很小，在不超载的环境下电念头也不易破坏，并且低速电动汽车没空挡，节制器破坏后推车电磁阻力大，要拖车前还要断开电念头的三根相线，以是节制器坏了很费事。
