MOSFET的原意是：MOS（Metal Oxide Semiconductor金属氧化物半导体），FET（Field Effect Transistor场效应晶体管），即以金属层（M）的栅极隔着氧化层（O）操纵电场的效应来节制半导体（S）的场效应晶体管。
功率场效应晶体管也分为结型和绝缘栅型,但凡是首要指绝缘栅型中的MOS型（Metal Oxide Semiconductor FET）,简称功率MOSFET（Power MOSFET）。结型功率场效应晶体管普通称作静电感到晶体管（Static Induction Transistor——SIT）。其特色是用栅极电压来节制漏极电流，驱动电路简略，须要的驱动功率小，开关速率快，任务频次高，热不变性优于GTR， 但其电流容量小，耐压低，普通只合用于功率不跨越10kW的电力电子装配。
功率MOSFET的品种：按导电沟道可分为P沟道和N沟道。按栅极电压幅值可分为；耗尽型；当栅极电压为零时漏源极之间就存在导电沟道，加强型；对N（P）沟道器件，栅极电压大于（小于）零时才存在导电沟道，功率MOSFET首要是N沟道加强型。

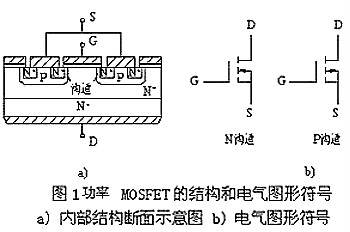

功率MOSFET的外部布局和电气标记如图1所示；其导通时只要一种极性的载流子（多子）到场导电，是单极型晶体管。导机电理与小功率mos管不异，但 布局上有较大辨别，小功率MOSFET管是横向导电器件，功率MOSFET多数接纳垂直导电布局，又称为VMOSFET（Vertical MOSFET），大大进步了MOSFET器件的耐压和耐电流才能。
按垂直导电布局的差别，又分为操纵V型槽完成垂直导电的VVMOSFET和具备垂直导电双分散MOS布局的VDMOSFET（Vertical Double-diffused MOSFET），本文首要以VDMOS器件为例停止会商。
功率MOSFET为多元集成布局，如国际整流器公司（International Rectifier）的HEXFET接纳了六边形单位；西门子公司（Siemens）的SIPMOSFET接纳了正方形单位；摩托罗拉公司 （Motorola）的TMOS接纳了矩形单位按“品”字形摆列。
停止：漏源极间加正电源，栅源极间电压为零。P基区与N漂移区之间组成的PN结J1反偏，漏源极之间无电流流过。
导电：在栅源极间加正电压UGS，栅极是绝缘的，以是不会有栅极电流流过。但栅极的正电压会将其下面P区中的空穴推开，而将P区中的少子—电子接收到栅极下面的P区外表
当UGS大于UT（开启电压或阈值电压）时，栅极下P区外表的电子浓度将跨越空穴浓度，使P型半导体反型成N型而成为反型层，该反型层组成N沟道而使PN结J1消逝，漏极和源极导电。

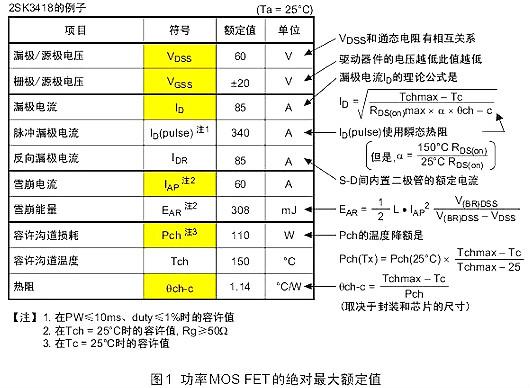

第一局部 最大额外参数
最大额外参数，一切数值取得前提(Ta=25℃)
VDSS 最大漏-源电压
在栅源短接，漏-源额外电压(VDSS)是指漏-源未发生雪崩击穿前所能施加的最大电压。按照温度的差别，实际雪崩击穿电压能够低于额外VDSS。对V(BR)DSS的具体描写请参见静电学特征.
VGS 最大栅源电压
VGS额外电压是栅源南北极间能够施加的最大电压。设定该额外电压的首要目标是避免电压太高致使的栅氧化层毁伤。实际栅氧化层可蒙受的电压远高于额外电压，可是会随制作工艺的差别而转变，是以坚持VGS在额外电压之内能够保障操纵的靠得住性。
ID - 持续泄电流
ID界说为芯片在最大额外结温TJ(max)下，管外表温度在25℃或更低温度下，可许可的最大持续直流电流。该参数为结与管壳之间额外热阻RθJC和管壳温度的函数：
ID中并不包罗开关消耗，并且实际操纵时坚持管外表温度在25℃（Tcase）也很难。是以，硬开关操纵中实际开关电流凡是小于ID 额外值@ TC = 25℃的一半，凡是在1/3～1/4。补充，若是接纳热阻JA的话能够预算出特定温度下的ID，这个值更有实际意思。
IDM -脉冲漏极电流

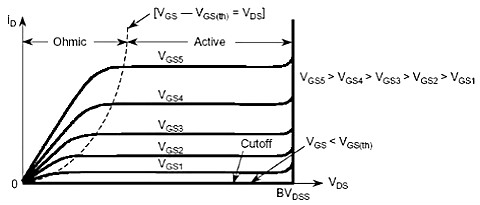

该参数反映了器件能够处置的脉冲电流的凹凸，脉冲电流要远高于持续的直流电流。界说IDM的目标在于：线的欧姆区。对必然的栅-源电压，MOSFET导通后，存在最大的漏极电流。如图所示，对给定的一个栅-源电压，若是任务点位于线性地区内，漏极电流的增大会进步漏-源电压，由此增大导通消耗。永劫间任务在大功率之下，将致使器件生效。是以，在典范栅极驱动电压下，须要将额外IDM设定在地区之下。地区的分界点在Vgs和曲线订交点。
是以须要设定电流密度下限，避免芯片温度太高而销毁。这实质上是为了避免太高电流流经封装引线，因为在某些环境下，全部芯片上最“软弱的毗连”不是芯片，而是封装引线。
斟酌到热效应对IDM的限定，温度的降落依靠于脉冲宽度，脉冲间的时辰距离，散热状况，RDS(on)和脉冲电流的波形和幅度。纯真知足脉冲电流不超出IDM下限并不能保障结温不跨越最大许可值。能够参考热机能与机器机能中对刹时热阻的会商，来估计脉冲电流下结温的环境。
PD -许可沟道总功耗
许可沟道总功耗标定了器件能够消逝的最大功耗，能够表现为最大结暖和管壳温度为25℃时热阻的函数。
TJ, TSTG-任务温度和存储环境温度的规模
这两个参数标定了器件任务和存储环境所许可的结温区间。设定如许的温度规模是为了知足器件最短任务寿命的请求。若是确保器件任务在这个温度区间内，将极大地耽误其任务寿命。

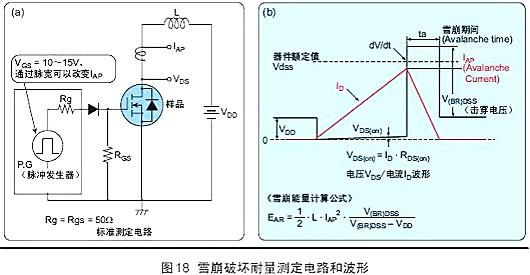

EAS-单脉冲雪崩击穿能量
若是电压过冲值(凡是因为泄电流和杂散电感组成)未跨越击穿电压，则器件不会发生雪崩击穿，是以也就不须要消逝雪崩击穿的才能。雪崩击穿能量标定了器件能够容忍的刹时过冲电压的宁静值，其依靠于雪崩击穿须要消逝的能量。
界说额外雪崩击穿能量的器件凡是也会界说额外EAS。额外雪崩击穿能量与额外UIS具备类似的意思。EAS标定了器件能够宁静接收反向雪崩击穿能量的凹凸。
L是电感值，iD为电感下贱过的电流峰值，其会俄然转换为丈量器件的漏极电流。电感上发生的电压跨越MOSFET击穿电压后，将致使雪崩击穿。雪崩击穿发生时，即使 MOSFET处于关断状况，电感上的电流一样会流过MOSFET器件。电感上所贮存的能量与杂散电感上存储，由MOSFET消逝的能量类似。
MOSFET并联后，差别器件之间的击穿电压很难完整不异。凡是环境是：某个器件领先发生雪崩击穿，随后一切的雪崩击穿电流(能量)都从该器件流过。
EAR -频频雪崩能量
频频雪崩能量已成为“产业规范”，可是在不设定频次，别的消耗和冷却量的环境下，该参数不任何意思。散热(冷却)状况常常限定着频频雪崩能量。对雪崩击穿所发生的能量凹凸也很难展望。
额外EAR的实在意思在于标定了器件所能蒙受的频频雪崩击穿能量。该界说的前提前提是：错误频次做任何限定，从而器件不会过热，这对任何能够发生雪崩击穿的器件都是实际的。在考证器件设想的进程中，最好能够丈量处于任务状况的器件或热沉的温度，来察看MOSFET器件是不是存在过热环境，出格是对能够发生雪崩击穿的器件。
IAR - 雪崩击穿电流
对某些器件，雪崩击穿进程中芯片上电流集边的偏向请求对雪崩电流IAR停止限定。如许，雪崩电流变成雪崩击穿能量规格的“邃密论述”；其揭露了器件真实的才能。

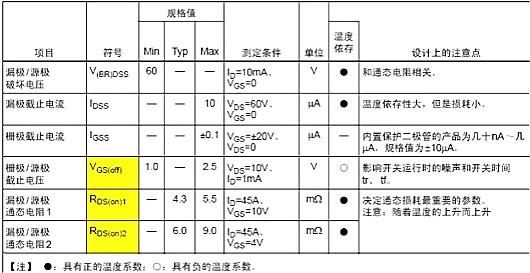

第二局部 静态电特征
V(BR)DSS：漏-源击穿电压(粉碎电压)
V(BR)DSS（偶然候叫做BVDSS）是指在特定的温度和栅源短接环境下，流过漏极电流到达一个特定值时的漏源电压。这类环境下的漏源电压为雪崩击穿电压。
V(BR)DSS是正温度系数，温度低时V(BR)DSS小于25℃时的漏源电压的最大额外值。在-50℃, V(BR)DSS约莫是25℃时最大漏源额外电压的90%。
VGS(th)，VGS(off)：阈值电压
VGS(th)是指加的栅源电压能使漏极起头有电流，或关断MOSFET时电流消逝时的电压，测试的前提（漏极电流，漏源电压，结温）也是有规格的。普通环境下，一切的MOS栅极器件的阈值电压城市有所差别。是以，VGS(th)的变更规模是划定好的。VGS(th)是负温度系数，当温度回升时，MOSFET将会在比拟低的栅源电压下开启。
RDS(on)：导通电阻
RDS(on)是指在特定的泄电流（凡是为ID电流的一半）、栅源电压和25℃的环境下测得的漏-源电阻。
IDSS：零栅压漏极电流
IDSS是指在当栅源电压为零时，在特定的漏源电压下的漏源之间泄泄电流。既然泄泄电流跟着温度的增添而增大，IDSS在室暖和低温下都有划定。泄电流组成的功耗能够用IDSS乘以漏源之间的电压计较，凡是这局部功耗能够疏忽不计。
IGSS ―栅源泄电流
IGSS是指在特定的栅源电压环境下贱过栅极的泄电流。

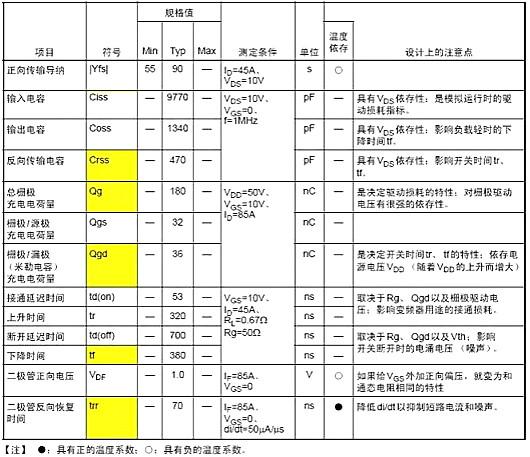

第三局部 静态电特征
Ciss ：输入电容

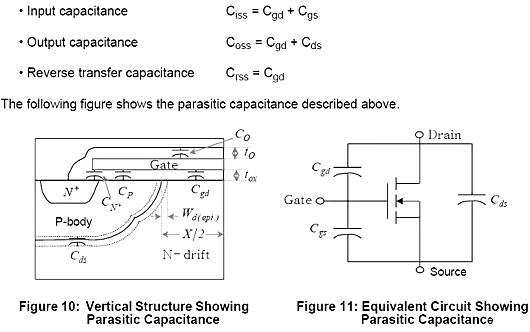

将漏源短接，用交换旌旗灯号测得的栅极和源极之间的电容便是输入电容。Ciss是由栅泄电容Cgd和栅源电容Cgs并联而成，或Ciss = Cgs +Cgd。当输入电容充电致阈值电压时器件才能开启，放电致必然值时器件才能够关断。是以驱动电路和Ciss对器件的开启和关断延时有着间接的影响。
Coss ：输入电容
将栅源短接，用交换旌旗灯号测得的漏极和源极之间的电容便是输入电容。Coss是由漏源电容Cds和栅泄电容Cgd并联而成，或Coss = Cds +Cgd对软开关的操纵，Coss很是首要，因为它能够引发电路的谐振
Crss ：反向传输电容
在源极接地的环境下，测得的漏极和栅极之间的电容为反向传输电容。反向传输电容同即是栅泄电容。Cres =Cgd，反向传输电容也常叫做米勒电容，对开关的回升和降落时辰来讲是此中一个首要的参数，他还影响这关断延时时辰。电容跟着漏源电压的增添而减小，出格是输入电容和反向传输电容。
Qgs, Qgd, 和 Qg ：栅电荷
栅电荷值反映存储在端子间电容上的电荷，既然开关的刹时，电容上的电荷随电压的变更而变更，以是设想栅驱动电路时常常要斟酌栅电荷的影响。

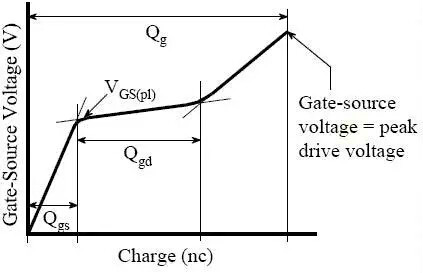

Qgs从0电荷起头到第一个拐点处，Qgd是从第一个拐点到第二个拐点之间局部（也叫做“米勒”电荷），Qg是从0点到vGS即是一个特定的驱动电压的局部。
泄电流和漏源电压的变更对栅电荷值影响比拟小，并且栅电荷不随温度的变更。测试前提是划定好的。栅电荷的曲线图表现在数据表中，包罗牢固泄电流和变更漏源电压环境下所对应的栅电荷变更曲线。在图中平台电压VGS(pl)跟着电流的增大增添的比拟小（跟着电流的降落也会降落）。平台电压也反比于阈值电压，以是差别的阈值电压将会发生差别的平台电压。

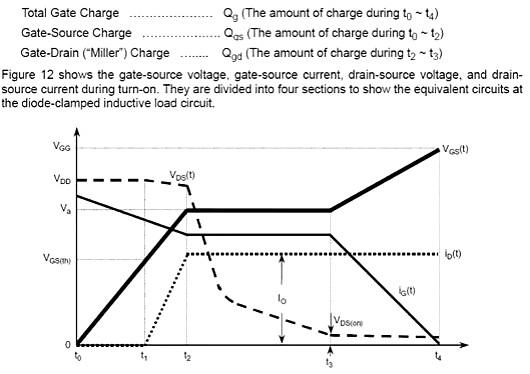

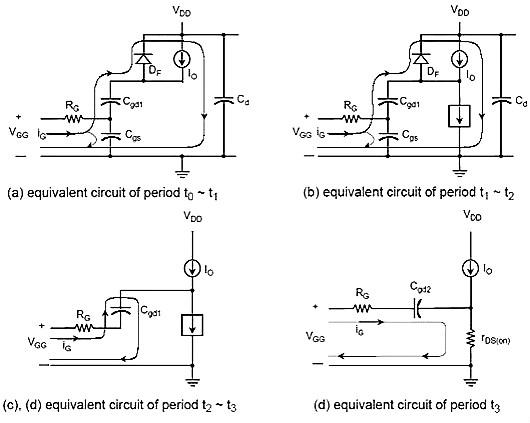

下面这个图加倍具体，操纵一下：
td(on) ：导通延时时辰
导通延时时辰是从当栅源电压回升到10%栅驱动电压时到泄电流升到划定电流的10%时所履历的时辰。
td(off) ：关断延时时辰
关断延时时辰是从当栅源电压降落到90%栅驱动电压时到泄电流降至划定电流的90%时所履历的时辰。这显现电流传输到负载之前所履历的提早。
tr ：回升时辰
回升时辰是漏极电流从10%回升到90%所履历的时辰。
tf ：降落时辰
降落时辰是漏极电流从90%降落到10%所履历的时辰。

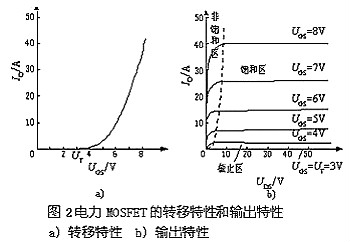

1.静态特征；其转移特征和输入特征如图2所示。
漏极电流ID和栅源间电压UGS的干系称为MOSFET的转移特征，ID较大时，ID与UGS的干系类似线性，曲线的斜率界说为跨导Gfs
MOSFET的漏极伏安特征（输入特征）：停止区（对应于GTR的停止区）；饱和区（对应于GTR的缩小区）；非饱和区（对应于GTR的饱和区）。电力 MOSFET任务在开关状况，即在停止区和非饱和区之间往返转换。电力MOSFET漏源极之间有寄生二极管，漏源极间加反向电压时器件导通。电力 MOSFET的通态电阻具备正温度系数，对器件并联时的均流有益。

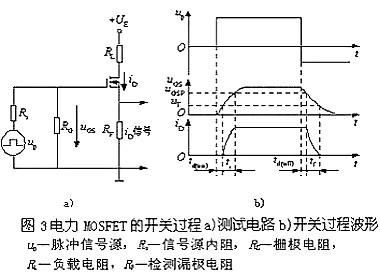

2.静态特征；其测试电路和开关进程波形如图3所示。
守旧进程；守旧提早时辰td(on) —up前沿时辰到uGS=UT并起头呈现iD的时辰间的时辰段；
回升时辰tr— uGS从uT回升到MOSFET进入非饱和区的栅压UGSP的时辰段；
iD稳态值由漏极电源电压UE和漏极负载电阻决议。UGSP的巨细和iD的稳态值有关，UGS到达UGSP后，在up感化下持续降落直至到达稳态，但iD已不变。
守旧时辰ton—守旧提早时辰与回升时辰之和。
关断提早时辰td(off) —up降落到零起，Cin经由进程Rs和RG放电，uGS按指数曲线降落到UGSP时，iD起头减小为零的时辰段。
降落时辰tf— uGS从UGSP持续降落起，iD减小，到uGS
关断时辰toff—关断提早时辰和降落时辰之和。
普通来讲,三极管是电流驱动的,MOSFET是电压驱动的,因为我是用CPLD来驱动这个开关,以是挑选了用MOSFET做,如许也能够节流体系功耗吧,在做开关管时有一个必须注重的事变便是输入和输入两头间的管压降题目,比方一个5V的电源,颠末管子后能够变为了4.5V,这时候辰辰要斟酌负载能不能接管了,我曾碰到过如许的题目便是负载的最小任务电压便是5V了,颠末管子后发现体系任务不起来,厥后才想起来管子上占了一局部压降了,类似的题目另有在操纵二极管的时辰(出格是做电压反接掩护时)也要注重管子的压降题目。
开关电路准绳
a. BJT三极管只要发射极e 对电源短路 便是电子开关用法
N管 发射极E 对电源负极短路. (搭铁) 低边开关 ;b-e 正向电流 饱和导通
P管 发射极E 对电源正极短路.高边开关 ;b-e 反向电流 饱和导通
b. FET场效应管MOSFET 只要源极S 对电源短路 便是电子开关用法
N管 源极S 对电源负极短路. (搭铁) 低边开关;栅-源 正向电压 导通
P管 源极S 对电源正极短路. 高边开关 ;栅-源 反向电压 导通
总结:
低边开关用 NPN 管
高边开关用 PNP 管
三极管 b-e 必须有大于 C-E 饱和导通的电流
场效应办理论上栅-源有大于 漏-源导通前提的电压就好
假设本来用 NPN 三极管作 ECU 氧传感器 加热电源节制低边开关
则间接用 N-Channel 场效应管代换 ;或看环境点窜 下拉或上拉电阻
基极--栅极
集电极--漏极
发射极--源极
下面是在一个服装论坛t.vhao.net上摘抄的,说话浅显,很合用,

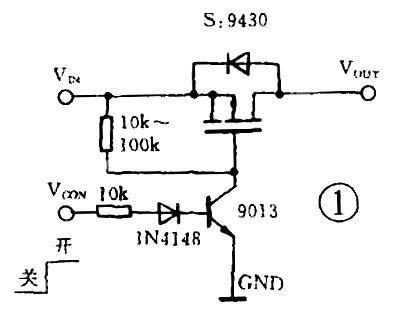

在须要电池供电的便携式装备中，有的电池充电是在体系充电，即充电时电池不必拔上去。别的为了节流功耗，须要在拔出墙上适配器电源时，体系主动切换为适配器供电，断开电池与负载的毗连；若是拔掉适配器电源，体系主动切换为电池供电。本电路用一个PMOSFET组成这类主动切换开关。
图中的V_BATT表现电池电压，VIN_AC表现适配器电压。当拔出适配器电源时，VIN_AC电压高于电池电压（不然适配器电源就不能对电池充电），Vgs>0,MOSFET停止，体系由适配器供电。拔去适配器电源，则栅极电压为零，而与MOSFET封装在一体的施特基二极管使源极电压类似为电池电压，致使Vgs小于Vgsth，MOSFET导通，从而体系由电池供电。
开关电路图.
总结以上常识,在选MOSFET开关时,起首选MOS管的VDS电压,和其VGS开启电压,再便是ID电流值是不是知足体系须要,而后再斟酌封装了,功耗了,价钱了之类首要一些的身分了,以上是用P沟道MOS管做的例子,N沟道的实在也是根基上一样用的
MOSFET的开关速率和Cin充放电有很大干系，操纵者没法降落Cin， 但可降落驱动电路内阻Rs减小时辰常数，加快开关速率，MOSFET只靠多子导电，不存在少子贮存效应，是以关断进程很是敏捷，开关时辰在10— 100ns之间，任务频次可达100kHz以上，是首要电力电子器件中最高的。
场控器件静态时几近不需输入电流。但在开关进程中需对输入电容充放电，仍需必然的驱动功率。开关频次越高，所须要的驱动功率越大。
在MOSFET器件操纵时除要斟酌器件的电压、电流、频次外，还必须把握在操纵中若何掩护器件，不使器件在瞬态变更中受损害。固然晶闸管是两个双极型晶体管的组 合，又加上因大面积带来的大电容，以是其dv/dt才能是较为懦弱的。对di/dt来讲，它还存在一个导通区的扩大题目，以是也带来相称严酷的限定。
功率MOSFET的环境有很大的差别。它的dv/dt及di/dt的才能常以每纳秒（而不是每微秒）的才能来估计。但虽然如斯，它也存在静态机能的限定。这些咱们能够从功率MOSFET的根基布局来予以懂得。

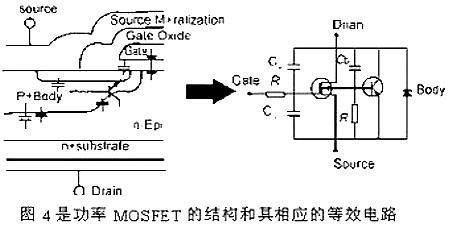

图4是功率MOSFET的布局和其响应的等效电路。除器件的几近每局部存在电容之外，还必须斟酌MOSFET还并联着一个二极管。同时从某个角度 看、它还存在一个寄生晶体管。（就像IGBT也寄生着一个晶闸管一样）。这几个方面，是研讨MOSFET静态特征很首要的身分。
起首MOSFET布局中所附带的本征二极管具备必然的雪崩才能。凡是用单次雪崩才能和频频雪崩才能来抒发。当反向di/dt很大时，二极管会蒙受一个速 度很是快的脉冲尖刺，它有能够进入雪崩区，一旦超出其雪崩才能就有能够将器件破坏。作为任一种PN结二极管来讲，细心研讨其静态特征是相称庞杂的。它们和 咱们普通懂得PN结正向时导通反向时阻断的简略观点很不不异。当电流敏捷降落时，二极管有一阶段落空反向阻断才能，即所谓反向规复时辰。PN结请求敏捷导 通时，也会有一段时辰并不显现很低的电阻。在功率MOSFET中一旦二极管有正向注入，所注入的多数载流子也会增添作为多子器件的MOSFET的庞杂性。
功率MOSFET的设想进程中接纳方法使此中的寄生晶体管尽能够不起感化。在差别代功率MOSFET中其 方法各有差别，但总的准绳是使漏极下的横向电阻RB尽能够小。因为只要在漏极N区下的横向电阻流过充足电流为这个N区成立正偏的前提时，寄生的双极性晶闸管 才起头举事。但是在严峻的静态前提下，因dv/dt经由进程响应电容引发的横向电流有能够充足大。此时这个寄生的双极性晶体管就会起动，有能够给MOSFET 带来破坏。以是斟酌瞬态机能时对功率MOSFET器件外部的各个电容（它是dv/dt的通道）都必须予以注重。
瞬态环境是和线路环境紧密亲密相干的，这方面在操纵中应给予充足正视。对器件要有深切领会，才能有益于懂得和阐发响应的题目。
在功率半导体器件中，MOSFET以高速、低开关消耗、低驱动消耗在各类功率变更，出格是高频功率变更中起侧首要感化。在高压范畴，MOSFET不竞 争敌手，但跟着MOS的耐压进步，导通电阻随之以2.4-2.6次方增添，其增添速率使MOSFET制作者和操纵者不得不以数十倍的幅度降落额外电流，以 折衷额外电流、导通电阻和本钱之间的抵触。即使如斯，高压MOSFET在额外结温下的导通电阻发生的导通压降仍居高不下，耐压500V以上的MOSFET 的额外结温、额外电流前提下的导通电压很高，耐压800V以上的导通电压高得惊人，导通消耗占MOSFET总消耗的2/3-4/5，使操纵遭到极大限定。
差别耐压的MOSFET，其导通电阻中各局部电阻比例散布也差别。如耐压30V的MOSFET，其内涵层电阻仅为 总导通电阻的29%，耐压600V的MOSFET的内涵层电阻则是总导通电阻的96.5%。由此能够揣度耐压800V的MOSFET的导通电阻将几近被外 延层电阻占有。欲取得高阻断电压，就必须接纳高电阻率的内涵层，并增厚。这便是惯例高压MOSFET布局所致使的高导通电阻的底子缘由。
增添管芯面积虽能降落导通电阻，但本钱的进步所支出的价格是贸易品所不许可的。引入多数载流子导电虽能降落导通压降，但支出的价格是开关速率的降落并呈现拖尾电流，开关消耗增添，落空了MOSFET的高速的长处。
以上两种方法不能降落高压MOSFET的导通电阻，所剩的思绪便是若何将阻断高电压的低搀杂、高电阻率地区和导电通道的高搀杂、低电阻率分隔处理。如除 导通时低搀杂的高耐压内涵层对导通电阻只能起增大感化外并无其余用处。如许，是不是能够将导电通道以高搀杂较低电阻率完成，而在MOSFET关断时，设法使 这个通道以某种体例夹断，使全部器件耐压仅取决于低搀杂的N-内涵层。基于这类思惟，1988年INFINEON推出内建横向电场耐压为600V的 COOLMOS，使这一设法得以完成。内建横向电场的高压MOSFET的剖面布局及高阻断电压低导通电阻的表示图如图5所示。

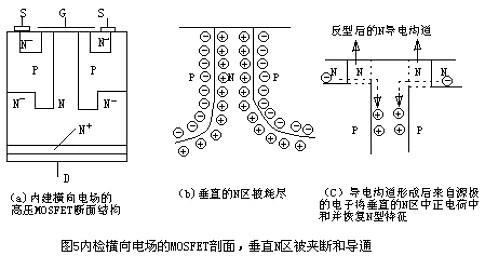

与惯例MOSFET布局差别，内建横向电场的MOSFET嵌入垂直P区将垂直导电地区的N区夹在中间，使MOSFET关断时，垂直的P与N之间成立横向电场，并且垂直导电地区的N搀杂浓度高于其内涵区N-的搀杂浓度。
当VGS＜VTH时，因为被电场反型而发生的N型导电沟道不能组成，并且D，S间加正电压，使MOSFET外部PN结反偏组成耗尽层，并将垂直导电的N 区耗尽。这个耗尽层具备纵向高阻断电压，如图5（b）所示，这时候辰器件的耐压取决于P与N-的耐压。是以N-的低搀杂、高电阻率是必需的。
当CGS＞VTH时，被电场反型而发生的N型导电沟道组成。源极区的电子经由进程导电沟道进入被耗尽的垂直的N区中和正电荷，从而规复被耗尽的N型特征，是以导电沟道组成。因为垂直N区具备较低的电阻率，是以导通电阻较惯例MOSFET将较着降落。
经由进程以上阐发能够看到：阻断电压与导通电阻别离在差别的功效地区。将阻断电压与导通电阻功效分隔，处理了阻断电压与导通电阻的抵触，同时也将阻断时的外表PN结转化为埋葬PN结，在不异的N-搀杂浓度时，阻断电压还可进一步进步。
（1）导通电阻的降落
INFINEON的内建横向电场的MOSFET，耐压600V和800V，与惯例MOSFET器件比拟，不异的管芯面积，导通电阻别离下 降到惯例MOSFET的1/5， 1/10；不异的额外电流，导通电阻别离降落到1/2和约1/3。在额外结温、额外电流前提下，导通电压别离从12.6V，19.1V降落到 6.07V，7.5V；导通消耗降落到惯例MOSFET的1/2和1/3。因为导通消耗的降落，发烧削减，器件绝对较凉，故称COOLMOS。
（2）封装的减小和热阻的降落
不异额外电流的COOLMOS的管芯较惯例MOSFET减小到1/3和1/4，使封装减小两个管壳规格。
因为COOLMOS管芯厚度仅为惯例MOSFET的1/3，使TO-220封装RTHJC从惯例1℃/W降到0.6℃/W；额外功率从125W回升到208W，使管芯散热才能进步。
（3）开关特征的改良
COOLMOS的栅极电荷与开关参数均优于惯例MOSFET，很较着，因为QG，出格是QGD的削减，使COOLMOS的开关时辰约为常 规MOSFET的1/2；开关消耗降落约50%。关断时辰的降落也与COOLMOS外部低栅极电阻(＜1Ω＝有关。
（4）抗雪崩击穿才能与SCSOA
今朝，新型的MOSFET无一破例地具备抗雪崩击穿才能。COOLMOS一样具备抗雪崩才能。在不异额外电流 下，COOLMOS的IAS与ID25℃不异。但因为管芯面积的减小，IAS小于惯例MOSFET，而具备不异管芯面积时，IAS和EAS则均大于惯例 MOSFET。

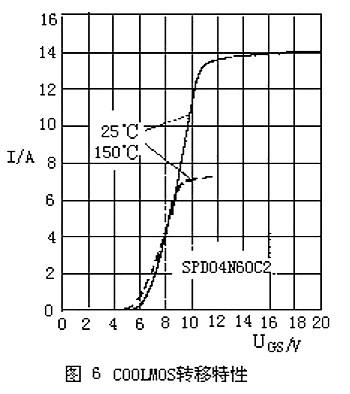

COOLMOS的最大特色之一便是它具备短路宁静任务区（SCSOA），而惯例MOS不具备这个特征。 COOLMOS的SCSOA的取得首要是因为转移特征的变更和管芯热阻降落。COOLMOS的转移特征如图6所示。从图6能够看到，当VGS＞8V 时，COOLMOS的漏极电流不再增添，呈恒流状况。出格是在结温降落时，恒流值降落，在最高结温时，约为ID25℃的2倍，即普通任务电流的3-3.5 倍。在短路状况下，漏极电流不会因栅极的15V驱动电压而回升到不可容忍的十几倍的ID25℃，使COOLMOS在短路时所耗散的功率限定在 350V×2ID25℃，尽能够地削减短路时管芯发烧。管芯热阻降落能够使管芯发生的热量敏捷地散发到管壳，按捺了管芯温度的回升速率。因 此，COOLMOS可在普通栅极电压驱动，在0.6VDSS电源电压下蒙受10ΜS短路打击，时辰距离大于1S，1000次不破坏，使COOLMOS可像 IGBT一样，在短路时获得有用的掩护。
600V、800V耐压的 COOLMOS的低温导通压降别离约6V，7.5V，关断消耗降落1/2，总消耗降落1/2以上，使总消耗为惯例MOSFET的40%-50%。惯例 600V耐压MOSFET导通消耗占总消耗约75%，对应不异总消耗超高速IGBT的均衡点达160KHZ，此中开关消耗占约75%。因为COOLMOS 的总消耗降到惯例MOSFET的40%-50%，对应的IGBT消耗均衡频次将由160KHZ降到约40KHZ，增添了MOSFET在高压中的操纵。
从以上会商可见，新型高压MOSFET使持久搅扰高压MOSFET的导通压降高的题目获得处理；可简化零件设想，如散热器件体积可削减到原40%摆布；驱动电路、缓冲电路简化；具备抗雪崩击穿才能和抗短路才能；简化掩护电路并使零件靠得住性得以进步。
功率MOSFET是电压型驱动器件，不多数载流子的存贮效应，输入阻抗高，是以开关速率能够很高，驱动功率小，电路简略。但功率MOSFET的极间电容较大，输入电容CISS、输入电容COSS和反映电容CRSS与极间电容的干系可表述为：
功率MOSFET的栅极输入审察称于一个容性收集，它的任务速率与驱动源内阻抗有关。因为 CISS的存在，静态时栅极驱动电流几近为零，但在守旧和关断静态进程中，仍须要必然的驱动电流。假设开关管饱和导通须要的栅极电压值为VGS，开关管的 守旧时辰TON包罗守旧提早时辰TD和回升时辰TR两局部。
开关管关断进程中，CISS经由进程ROFF放电，COSS由RL充电，COSS较大，VDS（T）回升较慢，跟着VDS(T)回升较慢，跟着VDS（T）的降落COSS敏捷减小至靠近于零时，VDS（T）再敏捷回升。
按照以上对功率MOSFET特征的阐发，其驱动凡是请求：触发脉冲要具备充足快的回升和降落速率；②守旧时以低电阻力栅极电容充电，关断时为栅极供给低 电阻放电回路，以进步功率MOSFET的开关速率；③为了使功率MOSFET靠得住触发导通，触发脉冲电压应高于管子的开启电压，为了避免误导通，在其停止 时应供给负的栅源电压；④功率开关管开关时所需驱动电流为栅极电容的充放电电流，功率管极间电容越大，所需电流越大，即带负载才能越大。

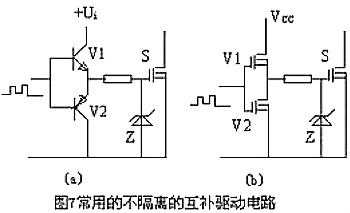

图7（a）为经常使用的小功率驱动电路，简略靠得住本钱低。合用于不请求断绝的小功率开关装备。图7（b）所示驱动电路开关 速率很快，驱动才能强，为避免两个MOSFET管纵贯，凡是串接一个0.5～1Ω小电阻用于限流，该电路合用于不请求断绝的中功率开关装备。这两种电路特 点是布局简略。
功率MOSFET属于电压型节制器件，只要栅极和源极之间施加的电压跨越其阀值电压就会导通。因为MOSFET存在结电容，关断时其漏源两头电压的俄然 回升将会经由进程结电容在栅源两头发生搅扰电压。经常使用的互补驱动电路的关断回路阻抗小，关断速率较快，但它不能供给负压，故抗搅扰性较差。为了进步电路的抗干 扰性，可在此种驱动电路的底子上增添一级有V1、V2、R组成的电路，发生一个负压，电路道理图如图8所示。
当V1导通时，V2关断，两个MOSFET中的上管的栅、源极放电，下管的栅、源极充电，即上管关断，下管导通，则被驱动的功率管关断；反之V（1）关断 时，V2导通，上管导通，下管关断，使驱动的管子导通。因为高低两个管子的栅、源极经由进程差别的回路充放电，包罗有V2的回路，因为V2会不时加入饱和直至 关断，以是对S1而言导通比关断要慢，对S2而言导通比关断要快，以是两管发烧水平也不完整一样，S1比S2发烧严峻。
该驱动电路的错误谬误是须要双电源，且因为R的取值不能过大，不然会使V1深度饱和，影响关断速率，以是R上会有必然的消耗。

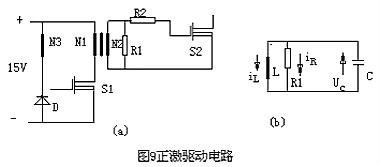

1.正激式驱动电路。电路道理如图9（a）所示，N3为去磁绕组，S2为所驱动的功率管。R2为避免功率管栅极、源极度电压振荡的一个阻尼电阻。因不请求漏感较小，且赶快率方面斟酌，普通R2较小，故在阐发中疏忽不计。
其等效电路图如图9（b）所示脉冲不请求的副边并联一电阻R1，它做为正激变更器的假负载，用于消弭关断时代输入电压发生振荡而误导通。同时它还可 以作为功率MOSFET关断时的能量泄放回路。该驱动电路的导通速率首要与被驱动的S2栅极、源极等效输入电容的巨细、S1的驱动旌旗灯号的速率和S1所能 供给的电流巨细有关。由仿真及阐发可知，占空比D越小、R1越大、L越大，磁化电流越小，U1值越小，关断速率越慢。该电路具备以下长处：
①电路布局简略靠得住，完成了断绝驱动。
②只要单电源便可供给导通时的正、关断时负压。
③占空比牢固时，经由进程公道的参数设想，此驱动电路也具备较快的开关速率。
该电路存在的错误谬误：一是因为断绝变压器副边须要噎嗝假负载防振荡，故电路消耗较大；二是当占空比变更时关断速率变更较大。脉宽较窄时，因为是贮存的能量削减致使MOSFET栅极的关断速率变慢。

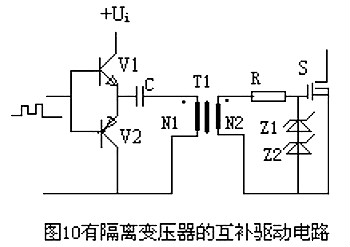

2.有断绝变压器的互补驱动电路。如图10所示，V1、V2为互补任务，电容C起断绝直流的感化，T1为高频、高磁率的磁环或磁罐。
导通时断绝变压器上的电压为（1-D）Ui、关断时为D Ui，若主功率管S靠得住导通电压为12V，而断绝变压器原副边匝比N1/N2为12/[（1-D）Ui]。为保障导通时代GS电压不变C值可稍取大些。该电路具备以下长处：
①电路布局简略靠得住，具备电气断绝感化。当脉宽变更时，驱动的关断才能不会跟着变更。
②该电路只要一个电源，即为单电源任务。隔直电容C的感化能够在关断所驱动的管子时供给一个负压，从而加快了功率管的关断，且有较高的抗搅扰才能。
但该电路存在的一个较大错误谬误是输入电压的幅值会跟着占空比的变更而变更。当D较小时，负向电压小，该电路的抗搅扰性变差，且正向电压较高，应当注重使其 幅值不跨越MOSFET栅极的许可电压。当D大于0.5时驱动电压正向电压小于其负向电压，此时应当注重使其负电压值不跨越MOAFET栅极许可电压。所 以该电路比拟合用于占空比牢固或占空比变更规模不大和占空比小于0.5的场所。

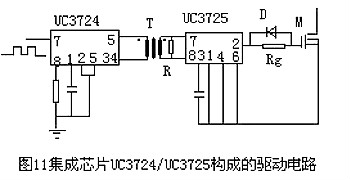

电路组成如图11所示。此中UC3724用来发生高频载波旌旗灯号，载波频次由电容CT和电阻RT决议。普通载波频次小于600kHz，4脚和6脚两头发生 高频调制波，经高频小磁环变压器断绝后送到UC3725芯片7、8两脚经UC3725停止调制后获得驱动旌旗灯号，UC3725外部有一肖特基整流桥同时将 7、8脚的高频调制波整流成一直流电压供驱动所需功率。普通来讲载波频次越高驱动延时越小，但太高抗搅扰变差；断绝变压器磁化电感越大磁化电流越 小，UC3724发烧越少，但太大使匝数增加致使寄生参数影响变大，一样会使抗搅扰才能降落。按照尝试数据得出：对开关频次小于100kHz的旌旗灯号普通 取（400～500）kHz载波频次较好，变压器选用较高磁导如5K、7K等高频环形磁芯，其原边磁化电感小于约1毫亨摆布为好。这类驱动电路仅合适于信 号频次小于100kHz的场所，因旌旗灯号频次绝对载波频次太高的话，绝对延时太多，且所需驱动功率增大，UC3724和UC3725芯片发烧温升较高，故 100kHz以上开关频次仅对较小极电容的MOSFET才能够。对1kVA摆布开关频次小于100kHz的场所，它是一种杰出的驱动电路。该电路具备以 下特色：单电源任务，节制旌旗灯号与驱动完成断绝，布局简略尺寸较小，出格合用于占空比变更不肯定或旌旗灯号频次也变更的场所。
