电子烟MOS管

电子烟别名假造卷烟、电子卷烟，首要用于戒烟和替换卷烟。它有着与卷烟一样的表面、与卷烟近似的滋味，乃至比普通卷烟的口胃要多出良多，也像卷烟一样能吸出烟、吸出滋味跟感受来。电子烟不卷烟中的焦油、悬浮微粒等其余无害成份。在戒烟认识逐步增强的年月，电子烟凭仗高机能、高品德和高市场合作力在各类卷烟替换品中锋芒毕露，带来庞大的经济效益，削减了二手烟给身旁的人所带来的风险。

一、 电子烟系统设想

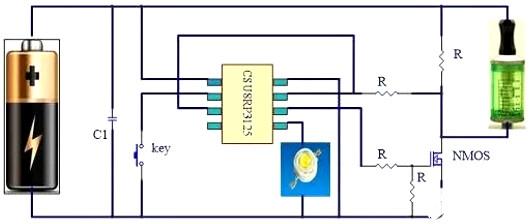

电子烟由主控芯片CSU8RP3125、电池、 按键、LED呼吸灯、雾化器构成（见下图）。

二、 电子烟具体设想

短路掩护

接纳芯片自身的低电压复位功效来完成电子烟的短路掩护，把芯片的LVR设定在2.4V，当负载端短路时，芯片的VDD脚刹时被拉低到2.4V以下，芯片复位，NMOS。管的节制脚回到上电复位的状况，即为低电平堵截NMOS来掩护MOS管。

过充掩护

由于电池直连续到芯片的VDD上，经由进程把芯片内部基准电压作为输入，用VDD来作参考，由于内部基准电压是牢固的，以是只需 VDD上的电压有变更时，采到的AD值也会有响应的变更，操纵AD值来反算出电池真个电压，当芯片检测到电池电压高于4.2V时，让NMOS的节制脚输入低电平关断NMOS来堵截充电端与电池之间的充电回路，避免电池过充。CSU8RP3215芯片接纳内部基准，丈量电池电压，除省去了内部参考源， 同时也节流了分压电阻。

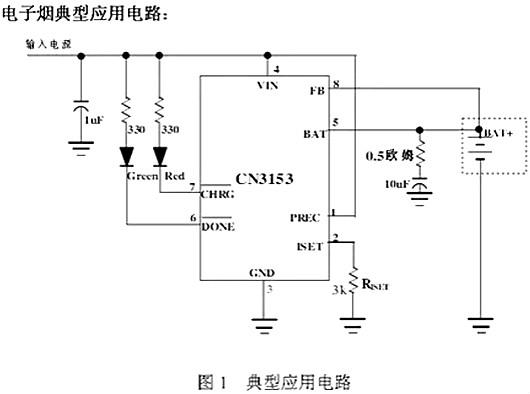

电路特征：

1、恒压充电最高电压4.2V

2、充电电流为405mA。

3、也能够调剂充电电流，调剂第2管脚到地的电阻，计较公式为：ICH = 1216V / RISET 此中，ICH表现充电电流，单元为安培 RISET表现ISET管脚到地的电阻，单元为欧姆。比方，若是须要405mA的充电电流，可按上面的公式计较：RISET = 1216V/0.405A = 3kΩ 为了保障杰出的不变性和温度特征，RISET倡议操纵精度为1%的金属膜电阻。经由进程丈量ISET管脚的电压能够检测充电电流。充电电流能够用上面的公式计较： ICH = （VISET / RISET） × 1000。

低电压报警

操纵2.2末节一样的ADC检测体例来检测VDD电压（即电池电压），当电池电压低于3.2V时，让NMOS管节制脚输入低电平来关掉NMOS并且经由进程节制PWM的输入来驱动LED呼吸灯来提示用户电池电压太低。

雾化过流掩护

经由进程内部的AD通道来检测NMOS管到地的压降来换算出流过雾化器的电流，一旦检测到雾化电流过大时，芯片会把NMOS管的节制脚置低来关断NMOS管，避免雾化过流。CSU8RP3125的AD检测小旌旗灯号精准，可电子烟产物的靠得住性。

呼吸灯的节制

操纵芯片自身的PWM输入功效，LED灯从灭到最亮的进程中，PWM周期牢固的环境下，PWM从低电平起头，每3ms递增一个正宽频，一向到PWM输入为高电平。相反，LED从最亮到灭的进程中，PWM从高电平起头，每6ms递增一个负宽频，一向到PWM输入低电平为止，完成呼吸灯的节制。当电池电压欠压时，呼吸灯的突变速率时辰会变为一般任务的1/3，以此提示用户须要实时充电。

今朝，电子烟首要针对的是西欧市场，而本次设想选用的芯海CSU8RP3125芯片的ESD（芯片级）HBM模子为8KV，任务温度规模-40~85℃。经测试芯片高速PWM不变，ADC采样结果好，温漂小，机能靠得住。该型号芯片为MSOP-8封装，有益于PCB面积缩减，很是合适电子烟的开辟。

电子烟罕见mos管型号

电池罕见品德题目

罕见题目：

1.表面不良；2.按键不活络；3.灯闪；4.长亮； 5.不任务； 6.充不进电；

7.操纵时辰短、吸烟口数少；8.烟雾量小-不不变；9.表面起雾，氧化；

首要缘由：

1.表面不良---A、五金电镀呈现瑕疵比方掉镀；B、五金被刮花，呈现刮痕；C、电池管橡胶漆脱漆货掉漆；D、电池管被刮花；

2.按键不活络---A、线路板上的按键弹性力度不够致使案件手感不好；B、出产拆卸出了题目，按键和支架跟尾不好致使零落松动；C、个体由于跌落震撼的缘由致使案件和支架跟尾松动；此刻由于工艺的改良比方五金主体上多了卡槽能够牢固按键和支架，比方计划板上按键弹性已请求供给商到达公道请求从而这方面题目比拟小，但不可控缘由仍是存在；

3.灯闪---线路板上的唆使灯常闪，首要是由于在拆卸进程中由于人体含有静电，间接把线路板上的mos管烧坏，侵扰了计划板上的法式从而致使线路板不能一般任务；此刻在每一个工人身上都装置了静电环，把人体身上的静电输入公开从而削减静电对线路板的破坏，但由于不可控缘由这个题目仍是会呈现；

4.长亮---跟灯闪缘由一样；

5.不任务---A、拆卸出了题目比方①电池正负极打仗不良，②计划板上的线在拆卸进程中被压断；B、电池没电，须要给电池杆充电；

6.充不进电---A、电芯掉到一点电都不了，电压为0，这个时辰充不进电；B、电池杆或USB线坏了充不进电；C、电池杆、USB线、墙充有一方打仗不良；以是线路板必然要有低电压掩护功效，咱们的电芯电压掉到3.2V就会主动遏制任务，不让电芯一点电都不致使充不进电；

7.操纵时辰短、吸烟口数少---电芯品德有题目，比方B品电芯，内阻大从而致使操纵时辰和吸烟口数比一般的少良多；

8.烟雾量小、不不变---电芯品德有题目，比方B品电芯，电压不不变，输入电压月低烟雾量越小；

9.表面起雾，氧化---电芯品德有题目，比方B品电芯，电芯漏液，外面的物资渗入从而致使表面有层白白的雾气和五金侵蚀的很难看；

综上所诉：

表面的题目首要是五金和电池管和案件的题目；

内涵品德首要是电芯、计划板的题目；

对二者都有影响的便是员工的专业度和拆卸的题目；

雾化器 罕见品德题目

罕见题目：

1.漏油；2.炸油；3.雾化芯烧焦；4.憋气

首要缘由：

1.漏油——布局题目、包棉不紧、硅胶圈不密封；

2.炸油——物理景象，挡油板没起感化；

3.雾化芯烧焦——没注入烟油，干烧棉芯；

4.憋气——抽不出烟，憋着气
