LED灯芯片-LED灯恒流驱动芯片详解及LED驱动手艺计划详解-KIA MOS管

信息来历:本站 日期:2018-05-22

分享到:

LED芯片

一、18~36W内置MOS双绕组LED驱动芯片计划

1.计划特色

集成高压启动模块,灯具即开即亮,无启动电阻持久操纵老化开路题目

内置高压智能MOS(690V2.5Ω),接纳DIP7封装,凹凸压管脚间隔充沛,防止打火炸机

QR节制形式,下降开关耗损

100kHz任务频次,减少变压器体积

过温调理功效(OTC),抗搅扰力强,多体系不闪灯,灌胶后输入电流不变,恒流精度3%之内

周全智能掩护:输入开/短路掩护、过压/欠压/过流掩护、CS电阻开路掩护等


2.计划简介

双面板工艺,单面元器件,尺寸:49.2mm*20.2mm

输入电压:176~264Vac电压规模

输入功率:24W

输入效力:≥90%

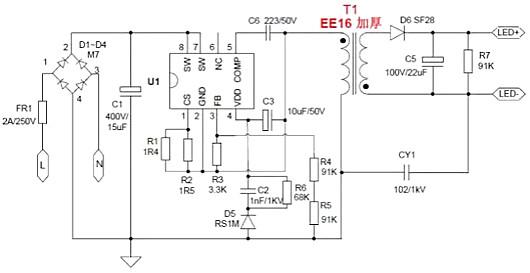

3.LED计划道理图

LED芯片

二、LED根基分类与操纵

按输入功率分类:

0.4W、1.28W、1.4W、3W、4.2W、5W、8W、10.5W、12W、15W、18W、 20W、23W、25W、30W、45W、60W、100W、120W、150W、200W、300W 等。


按输入电压分类:

DC4V、6V、9V、12V、18V、24V、36V、42V、48V、54V、63V、81V、105V、135V等。


按外形布局分类:

PCBA裸板和有外壳的两种。


按宁静布局分类:

断绝和非断绝的两种。


按功率因数分类:

带功率因数校订和不带功率因数。


按防水机能分类:

防水和不防水两种。


按鼓励体例分类:

自激式和它激式。


按电路拓扑分类:

RCC、Flyback、Forward、Half-Bridge、Full-Bridge、Push-PLL 、LLC等。


按转换体例分类:

AC-DC与DC-DC两种。


按输入机能分类:

恒流、恒压与既恒流又恒压三种。


三、LED驱动电源的首要性


打仗过LED的人都晓得:由于LED正向伏安特征很是陡 图1.1(正向静态电阻很是小),要给LED通俗供电就比拟坚苦。不能像通俗白炽灯一样,间接用电压源供电,不然电压动摇稍增,电流就会增大到将LED销毁的水平。为了不变LED的任务电流,保障LED能通俗靠得住地任务,具备”镇流功效”的各类百般的LED驱动电路就应运而生。最简略的是串连一只镇流电阻,而比拟庞杂的是用良多电子元件构成的“恒流驱动器”。

LED芯片


四、LED驱动的手艺计划

1)镇流电阻计划

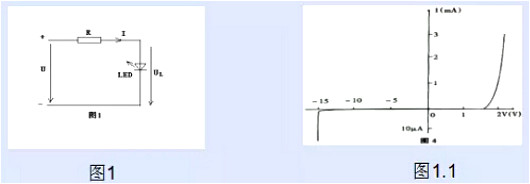

此计划的道理电路图见图1。这是一种极为简略,自LED面世以来至今还一向在用的典范电路。

LED任务电流I按下式计较:

LED芯片

I与镇流电阻R成正比;当电源电压U回升时,R能限定I的适量增加,使I不超越LED的许可规模。

此电路的长处是简略,本钱低;错误谬误是电流不变度不高;电阻发烧耗损功率,致操纵电效力低,仅合用于小功率LED规模。

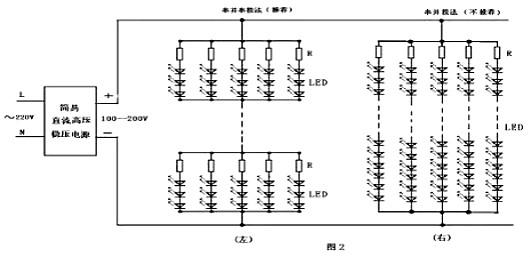

通俗材料供给的镇流电阻R的计较公式是:

LED芯片

按此公式计较出的R值仅知足了一个前提:任务电流I 。而对驱动电路另两个首要的机能目标:电流不变度和用电效力,则全然不顾及。因此用它设想出的电路,机能不保障。

LED芯片

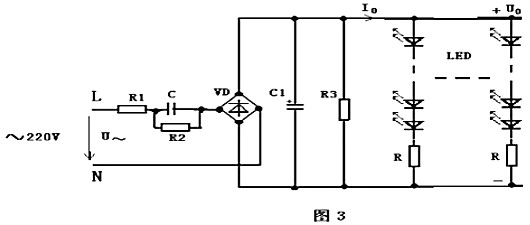

2)镇流电容计划

电路的任务是基于在交换电路中,电容存在容抗XC也有”镇流感化”的道理。别的电容耗损无功功率,不发烧;而电阻则耗损有功功率,会转化为热能耗散掉,以是镇流电容比镇流电阻,能节流一局部电能,并能设想成将LED灯间接接到市电~220V上,操纵更加便利。

此计划的长处是简略,本钱低,供电便利;错误谬误是电流不变度不高,效力也不高。仅合用于小功率LED规模。当LED的数目较多,串连后LED歧路电压较高的场所更加合用。

LED芯片


3)线性恒流驱动电路

上面已提到电阻、电容镇流电路的错误谬误是电流不变度低(△I/I达±20~50%),用电效力也低(约50~70%),仅合用于小功率LED灯。

为知足中、大功率LED灯的供电须要,操纵电子手艺罕见的电流负反应道理,设想出恒流驱动电路。和直流恒压电源一样,按其调剂管是任务在线性,仍是开关状况,恒流驱动电路也分红两类:线性恒流驱动电路和开关恒流驱动电路。

图4是最简略的两端线性恒流驱动电路。它借用三端集成稳压器LM337构成恒流电路,焦点仅用两个元件:电流取样电阻R和抗搅扰消振电容C


4)开关电源驱动电路

上述线性恒流驱动电路虽具备电路简略、元件少、本钱低、恒流精度高、任务靠得住等长处,但操纵中也发明几点缺乏:

a、调剂管任务在线性状况,任务时功耗高发烧大(出格是任务压差过大时),岂但请求较大尺寸的散热器,并且下降了用电效力。

b、电源电压请求按公式(13)与LED任务电压严酷婚配,不许可大规模转变。也便是说它对电源电压及LED负载变更的顺应性差。

c、它仅能任务在降压状况,不能任务在升压状况。即电源电压必须高于LED任务电压。

d、供电不太便利,通俗要配开关稳压电源,不能间接用~220V供电。

输入整流:将正负变更的交换电变成单向变更的直流电

滤波:将变更的电压波形光滑成动摇较小的直流电压波形

变压器:贮存能量,发生须要的输入电压.原、副边断绝。

输入稳压:不变输入电压

取样反应:将输入电压的变更反应到节制电路,以便接纳响应的办法保障输入电压在划定的规模内

PWM+开关:节制电路,按照反应返来的旌旗灯号节制变压器贮存能量的几多,从而保障输入的不变

接纳开关电源驱动的长处:效力高,通俗能够做到80%~90%,输入电压、电流不变。输入纹波小。且这类电路都有完美的掩护办法,属高靠得住性电源。


五、LED驱动电源首要有恒压式和恒流式

(1)恒压式

a、当稳压电路中的各项参数必定今后,输入的电压是牢固的,而输入的电流却跟着负载的增减而变更;

b、恒压电路不怕负载开路,但严禁负载完整短路。

c、 以稳压驱动电路驱动LED,每串须要加上合适的电阻方能够使每串LED显现亮度均匀;

d、 亮度会受整流而来的电压变更影响。


(2)恒流式

a、 恒流驱动电路输入的电流是恒定的,而输入的直流电压却跟着负载阻值的巨细差别在必然规模内变更,负载阻值小,输入电压就低,负载阻值越大,输入电压也就越高;

b、 恒流电路不怕负载短路,但严禁负载完整开路。

c、 恒流驱动电路驱动LED是较为抱负的,但绝对而言价钱较高。

d、 应注重所操纵最大蒙受电流及电压值,它限定了LED的操纵数目;


六、LED日光灯电源设想

非断绝型降压式电源设想体例概论

非断绝降压型电源是此刻遍及操纵的电源布局,几近占了日光灯电源百分之九十以上。良多人都感觉非断绝电源只需降压型一种,常常一说到不断绝,就想到降压型,就想到说对灯不宁静(指电源破坏)。实在降压型岂可是一种,另有两种根基布局,即升压,和起落压,即BOOST AND BUCK-BOOST,后两种电源即使破坏。不会影响到LED的益处。降压式电源也有其益处,它合合用于220,但不合用于110,由于110V本来电压就低,一降就更低了,那样输入的电流大,电压低,效力做不太高。 降压式220V交换,整流滤波后约三百伏,颠末降压电路,通俗将电压降到直流150V摆布,如许便可完成高压小电流输入,效力能够做得较高。通俗用MOS 做开关管,做这类规格的电源,我的经历是,能够做到百分之九十那样差未几,再往上也坚苦。缘由很简略,芯片通俗自损会有0.5W到1W,而日光灯管电源不过便是10W摆布。以是不能够再往上走。此刻电源效力这个工具很虚,良多人都是吹,现实底子达不到。


罕见有些人说甚么3W的电源效力做到百分之八十五了,并且仍是断绝型的。告知大师,即使是跳频形式的,空载功耗最小,也要0.3W,还甚么输入3W高压,能到百分之八十五,实在有百分之七十算很好了,归正此刻良多人吹法螺不打底稿,能够忽悠住内行,不过此刻做LED的懂电源的也未几。


效力要高,起首就要做非断绝的,而后输入规格还要高压小电流,能够省去功率元件的导通耗损,以是象这类LED电源的首要耗损,一便是芯片自有耗损,这个耗损通俗有零点几W到一W的模样,另有一个便是开关耗损了,用MOS做开关管能够明显减小这个耗损,用三极管开关耗损就大良多。以是尽能够不要用三极管。另有便是做小电源,最好不要太省,不要用RCC,由于RCC电路通俗的厂家底子做不好品质,实在此刻芯片也自制,通俗的开关电源芯片,集成MOS管的,最多不过两元钱,没须要省那末一点点,RCC只省点材料费,现实上加工返修等用度更高,到头到反而得失相称的那样。


降压式电源的根基布局便是将电感和负载串入300V高压中,开关管开关的时辰,负载即完成了低于300V的电压,详细的电路良多,网上也良多。此刻9910,另有通俗的市场上的恒流IC根基都是用这类电路来完成的。但这类电路便是开关管击穿的时辰,全数LED灯板就玩完,这应当算是最不好的处所了。由于当开关管击穿的时辰,全数300V的电压就加在灯板上,本来灯板只能蒙受一百多伏电压,此刻成了三百伏了,这类环境一发生。LED必定要烧掉。以是良多人说非断绝的不宁静,实在便是说降压的,只是由于通俗非断绝的绝大大都是降压的,以因此为非断绝的破坏必然要坏 LED。实在别的两种根基的非断绝布局,电源破坏,不会影响LED的。


降压式电源要设想成高压小电流,效力能力高,细说一下,为甚么?由于高压小电流,能够让开关管电流的脉广大一些,如许峰值电流就小一些,另有便是,对电感的耗损也小一些,经由过程电路布局就能够晓得,电路不便利画,详细也难以再论述下去了。就随意总结一下,降压电源的益处是,合适于220高压输入操纵,以使得功率器件蒙受的电压应力小,合适做大电流输入,比方做100MA电流,比后两种体例来的轻松,效力要高。效力算比拟高的,对电感的耗损较小,但对开关管耗损大一些,由于一切颠末负载的功率必须要颠末开关管传输,但输入的功率,只需一局部颠末电感,如300V输入,120V输入的降压型电源,只需 180V的局部要颠末电感,120V的局部是间接导通进入负载的,以是说对电感耗损比拟小,但输入的功率,全数要颠末开关管转化。


分化两种恒流节制体例

上面要详解的是,两种恒流节制形式的开关电源,从而发生两种做法。这两种做法,不论是道理,仍是器件操纵,仍是机能差别,相称都较大。


起首说道理。第一种以此刻恒流型LED公用IC为代表,首要如9910系列,AMC7150,但凡此刻打LED恒流驱动IC的牌子根基都是这类,且叫他恒流IC型的吧。但我以为这类所谓恒流IC做恒流,结果却不怎样好。其节制道理绝对来讲较简略,便是在电源任务的原边回路,设定一个电流阀值,当原边MOS导通,此时电感的电流是线性回升的,当回升到必然值的时辰,到达这个阀值,就关断电流,下一周期再由触发电路触发导通。实在此种恒流应当是一种限流,咱们晓得,当电感量差别的时辰,原边电流的外形是差别的,固然有不异的峰值,但电流均匀值差别。因此,象这类电源通俗便是批量出产时,恒流巨细的分歧性不太好节制。另有便是此种电源有一个特色,通俗是输入电流是梯形的,即动摇式电流,输入通俗是不必电解光滑的,这也是一个题目,若是电流峰值过大,会对LED发生影响。若是电源的输入级不并电解来光滑电流的那种电源,根基上都属此类。即鉴定是不是是这类节制体例,就看其输入有不并上电解滤波了。这类恒流我本来一向叫其为假恒流,由于实在质便是一种限流,并不是颠末运放比拟,而获得的恒流值。


第二种恒流体例,应当能够叫做开关电源式的。这类节制体例和开关电源的恒压节制体例类似。大师都晓得用TL431做恒压吧,由于其内部有一个2.5伏的基准,而后用电阻分压体例。当输入电压高一点的时辰,或低一点的时辰,就发生一个比拟电压,颠末缩小,去节制PWM旌旗灯号,以是此种节制体例能够很切确的节制电压。这类节制体例,须要一个基准,还须要一只运放,若是基准够准,运放缩小倍数够大,那末就定的很准。一样的,做恒流,便是须要一个恒流基准,一个运放,用电阻过流检测,作为旌旗灯号,而后用这个旌旗灯号缩小,去节制PWM,惋惜此刻便是不太好找到很准的基准旌旗灯号,经常利用的有三极管,这个做基准温漂大,另有便是能够拿二极管约1V的导通值做基准,如许的也能够,可都不高,最好的是用运放加TL431当基准,但电路庞杂。但如许做的恒流电源,恒流切确度仍是好节制的多。而这类形式节制的恒流,其输入必然得加电解滤波,以是输入电源是光滑直流,不是脉动的,脉动的话就没法取样了。以是要鉴定是哪一种只需看其输入是不是有电解就好了。


两种恒流节制形式决议了操纵两类差别的器件,一是从而决议了两种电路器件操纵差别,机能的差别,本钱亦差别。以9910系列为代表的恒流型节制IC 做的LED电源,现实是限流,节制较简略,严酷的提及来,其不属于开关电源节制的支流形式,开关电源节制的支流形式是必然要有基准和运放的。但这类IC出来就只能用于LED,很难用于别的的工具,只是由于LED对纹波请求极低。但由因而只用于LED,以是此刻价钱较高。根基便是操纵9910加MOS管束作,输入无电解,通俗我看良多人便是用工字电感做功率转换电感的。这类电源,通俗厂家的芯片材料上有出图,根基都是降压式。


二是开关电源节制形式的恒流驱动器。这类,便因此通俗的开关电源芯片为焦点转换器件,这类芯片良多,如PI的TNY系列,TOP系列,ST的VIPER12,VIPER22,仙童的 FSD200等,乃至只用三极管或是MOS管的RCC等,都能够做。益处是本钱低,靠得住性也不错。由于通俗的开关电源芯片岂但价钱好,并且都是颠末大批操纵的典范产物。象这类IC实在通俗集成了MOS管,比9910外加MOS便利,但节制体例庞杂一些,须要外加恒流节制器件,能够用三极管,或是运放。磁性元件能够用工字电感,亦可用带气隙的高频变压器。


对此种电源的请求和电路布局的题目

对观点是,由于电源要内置在灯里,而发烧是LED光衰最大的杀手,以是发烧必然要小,便是效力必然得高。固然得有高效力的电源。对T8一米二长的那种灯,最好是不要用一支电源,而是用二支,两端各一只,将热量分离。从而不使热量集合在一个处所。


电源的效力首要取决于电路的布局和所用的器件。先说电路布局,有些人还说要断绝电源,我想绝对是没须要的,由于这类工具本来便是置于灯体内部,人底子摸不到。没须要断绝,由于断绝电源的效力比不断绝效力要低,第二是,最好输入要高电压小电流,如许的电源能力把效力做高。此刻遍及用到的是,BUCK电路,即降压式电路。最好是把输入电压做到一百伏以上,电流定在100MA上那样,如驱动一百二十只,最好是三串,每串四十只,电压便是一百三十伏,电流 60MA。


这类电源用的良多,本身只因此为有一点不好,若是开关管失控通咱,LED会玩完。此刻LED这么贵。我比拟看好升压式电路,此种电路的益处,我频频的说过,一是效力较降压式的高些,二是电源坏了,LED灯不会坏。如许能确保满有把握,若是烧坏一个电源,只是丧失几块钱,烧一个LED日光灯,就会赔掉上百元的本钱。以是我一向首推仍是升压式的电源。


另有便是,升压式电路,很轻易把PF值作高,降压式的就费事一些。我绝对升压式电路用于LED日光灯的益处仍是有压服性的强于降压式的。只是有一年错误谬误,便是在220V市电输入环境下,负载规模比拟窄,通俗只能合用于100至140个一串或两串LED,对少于此数的,或是夹在中间的,却用起来不便利。不过此刻做LED日光灯的,通俗60CM长那种都是用100至140,一米二的那种,通俗便是用二百到二百六那样,操纵起来仍是能够的。以是此刻LED日光灯通俗操纵的是不断绝降压电路,另有不断绝升压电路。


最初说一下,区分这两种电源,一个最首要的体例,便是看其输入是不是有电解电容作滤波。

对供电题目——不论是做限流型恒流节制的电源,仍是运放节制的恒流电源,都要处理供电题目。即开关电源芯片任务 的时辰是须要一个绝对不变的直流电压为其芯片供电的,芯片的任务电流从一个MA到几个MA不等。有一种象FSD200,NCP1012,和HV9910,此种芯片是高压自馈电的,用起来是便利,但高压馈电,形成IC热量的回升,由于IC要蒙受约300V的直流电,只需稍有一点电流,就算一个MA,也有零点三瓦的破坏耗了。通俗LED电源不过十瓦摆布,丧失零点几瓦以下就能够将电源的效力拉下几个点。另有便是典范象QX9910。,用电阻下拉取电,如许,耗损就在电阻上,约莫也得丧失它零点几瓦吧。另有便是磁耦合,便是用变压器,在主功率线圈上加一个绕组,就象反激电源的赞助绕组一样,如许能够防止损掉这零点几瓦的功率。这也是我为甚么不断绝电源还要用变压器的缘由之一,便是为了防止丧失那零点几瓦的功率,将效力提几个点。


对高PF LED日光灯电源,大电流的LED日光灯电源的观点

小我以为这些做法有良多时辰实在是本末倒置罢了。此刻先叨教一下LED绝对传统灯具的上风在哪,第一,节能,第二长命,而后是不怕开关,对吧。可是此刻操纵的高PF的体例,均是操纵无源填谷PF电路,由本来的驱动体例,即48串,6并改成,24串12并,如许的话,在220V环境下,效力会降下五个百分点摆布,因而LED日光灯电源,发烧量更高了,灯珠也会遭到一点影响。


另有一个题目,便是,24串12并的做法,会让LED日光灯灯珠的布线变的很难受,不好布线了。我看,最好的体例仍是48串一串体例好,首要是效力高,发烧小,并且布线轻易,不庞杂。


更有甚者,此刻另有人提出甚么24并,12串,这类体例只合合用于断绝电源,不断绝电源底子不合用。更有些不懂电源知识的人感觉本身非断绝电源做到恒流600MA输入就好牛X了,实在他都不本身细心的放在灯管里试过,象这类不热爆了才怪。

以是说,此刻搞甚么高压大电流做LED日光灯电源,实是舍本求末的做法。


对外形

此刻LED日光灯电源,做灯的厂家遍及请求放在灯管内,如放T8灯管内。很少一局部外置。不晓得为甚么都要如许。实在内置电源又难做,机能也不好。但不晓得为甚么另有这么多人如许请求。能够都是随风倒吧。外置电源应当说是更迷信,更便利才对。但我也不得不随风倒,客户要甚么,我就做甚么。但做内置电源,有相称难度哦。由于外置的电源,外形根基不请求,想做多大做多大,想做成甚么外形也没干系。内置电源,只能做成两种,一种是用的最多的,便是说放在灯板上面,上面放灯板,上面是电源,如许就请求电源做的很薄,不然装不进。并且如许只能把元件倒下,电源上的线路也只需加长。我以为如许不是个好办法。不过大师遍及喜好如许搞。我就搞。另有便是用的少一些,放两端的,即放在灯管两端,如许好做些,本钱也低些。我也有做过,根基便是这两种内置外形了。
