太阳能作为一种新兴的绿色动力，以其永不干涸、无净化等长处，正获得敏捷的推行操纵。LED具备体积小而坚忍耐用，耗电量低、操纵受命长、环保、光色机能好等特色，有材料显现，每一年用于照明的电力在3000亿度以上，若接纳LED照明，每一年就能够节俭1/3的照明用电，根基上相称于总投资范围跨越2000亿元的三峡工程的整年发电量。因为太阳能电池板输入的是直流电能，而LED也是直流驱动光源，二者的连系更能进步全部体系的效力，下降市政本钱，以是LED太阳能路灯愈来愈遭到人们的正视。
LED太阳能路灯体系如图1所示，能够看出其由太阳能电池、路灯节制器、蓄电池、市电供电和LED路灯五局部构成，此中太阳电池用于把太阳光能转互电能，即白地利辰太阳能电池给蓄电池充电，并且能够按照太阳能电池两头电压的巨细判定亮光水平。也便是从太阳电池电压的巨细来判定入夜和天亮。蓄电池是全部太阳能体系的储蓄动力装备，白地利太阳电池给蓄电池充电，早晨或阴雨天体系和负载用电由蓄电池来供给。

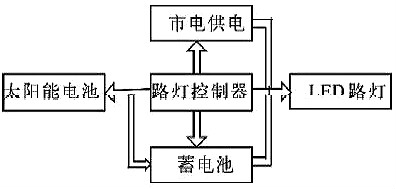

图1 LED太阳能路灯体系
太阳能路灯节制器是太阳能路灯体系中最为首要的部件，其功效设想的黑白决议了一个太阳能路灯体系运转环境的黑白。路灯节制器须要完成的功效有：按照太阳亮度，白天断开LED路灯而给蓄电池充电，早晨经由进程蓄电池给路灯供电，并能分时段遏制功率调剂，在蓄电池电量缺乏时，主动切换到市电供电体系；防止蓄电池过充和过放，具备短路掩护和反接掩护功效等。
按照须要完成的节制功效，本文挑选STM8单片机对LED太阳能路灯体系遏制节制。
单片机首要完成的功效包含检测蓄电池两头电压并按照差别状况接纳差别的充电形式；判定白入夜夜并以此来切换蓄电池充电和放电形式和切换到市电供电体系。
路灯节制器中包含的电路模块比拟多，如电源模块、复位模块、时钟模块等等，而对全部节制器至全部太阳能路灯体系比拟首要的是电压检测模块及蓄电池充放电模块及切换模块。
由节制器的完成功效知，白天太阳能电池给蓄电池充电，早晨或阴天用于LED路灯照明，完成绿色环保节能的目标，以是蓄电池充电节制电路在太阳能路灯节制体系中具备首要的感化。本文接纳斩波式PWM充电道理，单片机起首检测蓄电池的两头电压，并与软件中设定电压比拟拟，进而挑选差别的充电体例。详细的节制电路如图2所示，此中中J1、J3别离为蓄电池和太阳能电池的正极，单片机的口经由进程R20、R21及R18、R19别离对太阳能电池电压和蓄电池电压遏制采样，颠末AD转换判定，在知足充电或遏制充电前提下，单片机P0.3口给出充电节制旌旗灯号，使三极管S 导通或停止，便可完成蓄电池充电，详细可见法式设想局部。此中图中D6为防反充肖特基二极管，防止当蓄电池电压高于太阳能电池电压时，蓄电池向太阳能电池反充电。D7是一个掩护二极管，当蓄电池反接时电路断开，掩护蓄电池，进步体系的靠得住性。

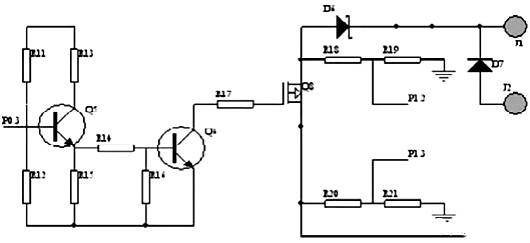

图2蓄电池充电节制电路
为了在夜间差别时辰接纳差别的亮度，以到达节俭电能的目标，本体系设想了两路负载输入，早晨12点之前两盏LED皆亮，12点后一盏点亮，每路输入均有立的节制和检测。设想接纳了PWM功率节制功效对LED灯具完成无级调光。单路道理如图3所示。此中单片机P0.6 口给出节制旌旗灯号，即P 0 . 6 = 1 时，三极管导通，继电器闭合，MOS管导通，蓄电池向路灯供电。在电量缺乏或白地利，节制端输入低电平旌旗灯号，堵截供电回路。夜晚蓄电池电量缺乏环境下由市电供电体系给LED路灯供电，保障体系的完全和靠得住。

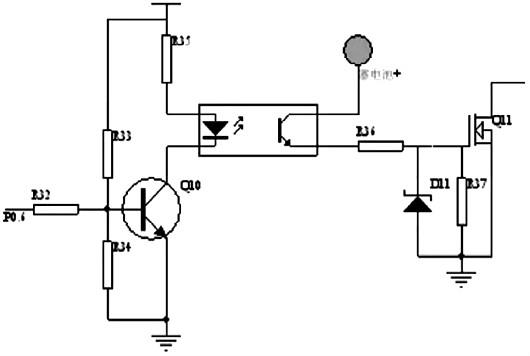

图3 负载输入节制电路
节制器能主动检测以后的状况，起首按照太阳能电池两头电压检测以后状况是白天仍是黑夜，进而挑选是充电形式或放电形式。在充电形式中按照蓄电池两两头的电压挑选差别的充电形式，如当充电电压高于掩护电压（15V）时，主动关断对蓄电池的充电，尔后当电压掉至掩护电压（13.2V）时，蓄电池进入浮充状况，当低于掩护电压（13.2V）后浮充封闭，进入均充状况。
在放电进程中，起首保障在早晨12点前守旧两路负载，12点后守旧一起负载，并且当蓄电池电压低于掩护电压（11V）时，节制器主动切换到市电供电体系或封闭负载开关以掩护蓄电池不受破坏。是以，充电办理和放电办理是体系软件设想中的首要内容，充放电法式流程图如图4 所示：

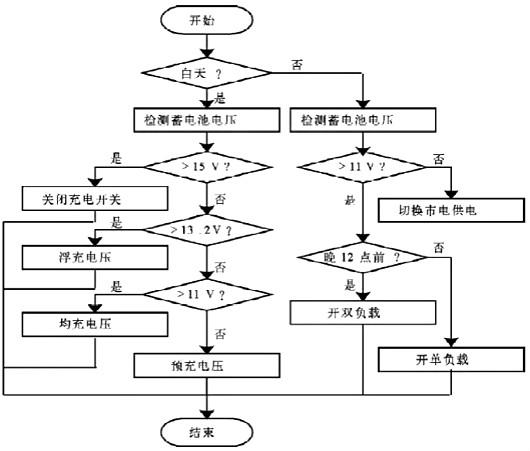

图4 充放电法式流程图
LED路灯中的节制器电路设想进程未斟酌电磁兼容题目，电源滤波电路设想不够抱负，致使低频辐射超越限值，产物骚扰电压名目分歧适GB 17743-2007《电气照明和近似装备的无线电骚扰特征的限值和丈量体例》限值请求。该名目分歧格轻易致使电网的电压和电流波形产生畸变，净化电网，对接入电网的其余电气装备（出格是高活络装备）的一般任务形成影响。
骚扰电压骚扰首要包含差模骚扰和共模骚扰，对差别频段的传导骚扰超标，经常使用的整改办法有：
对差模骚扰超标可调剂X电容容量，增添差模电感器，调剂差模电感量（如图1）；对共模骚扰超标可增添共模电感，选用公道的电感量来按捺，或增添Y电容，恰当调剂Y电容的参数和地位（如图2）。

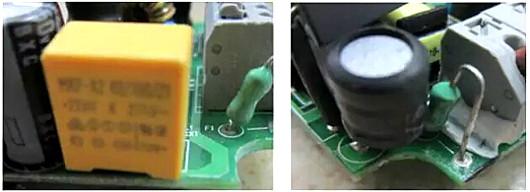

图1 LED路灯5MHz以下差模骚扰电压整改办法

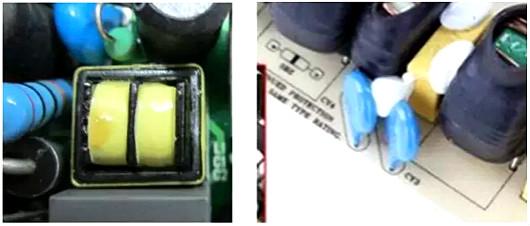

图2 LED路灯5MHz以下共模骚扰电压整改办法
5M~20MHz以共摸骚扰为主，接纳按捺共摸的体例。对外壳接地的，在地线上用一个磁环串绕2-3 圈会对10MHz 以上骚扰有较大的衰减感化。或在输入整流管两头并联RC滤波器且调剂公道的参数（如图3）。
图3 LED路灯5M-20MHz共模骚扰电压整改办法
20~30MHZ的骚扰：经常使用的整改办法能够调剂对地Y电容容量或转变Y 电容地位；或变压器里面包铜箔；或输入线后面接一个双线并绕的小共模电感。
首要是LED路灯具全体设想存在缺点，比方灯具或电源的屏障结果不好，灯具电源外的恒流模块的设想分歧理，接地布线、灯具外部走线安排分歧理，理性元器件的非公道操纵等致使骚扰分歧适GB 17743-2007《电气照明和近似装备的无线电骚扰特征的限值和丈量体例》限值请求。
作为辐射骚扰的按捺办法，要出格注重开关电源的规划和布线。作为弥补，在开关电源的规划上和器件的接纳上也可接纳恰当办法（如屏障和滤波等）。罕见的按捺办法以下：
电路设想时没法完成最好布线，但应斟酌最首要的局部。从电磁骚扰发射的角度斟酌，最首要的旌旗灯号是高电流和电压变更率旌旗灯号，如时钟线、数据线、大功率方波振荡器等。从敏感度的角度斟酌，最首要的旌旗灯号是前后沿触发输入电路、时钟体系、小旌旗灯号摹拟缩小器等。开关调剂回路和整流输入回路是最首要的电磁骚扰发射线路；而反应节制则是最首要的敏感线路。
屏障效应的道理是用屏障罩反射或接收噪声。首要接纳完全屏障规划的金属屏障罩，请求开孔尺寸和紧固件的距离尽可能小，还要防止因为笼盖涂层形成某些地区的绝缘。
整改体例为：调剂输入整流管的接收电路参数，或在输入整流管和MOS管管脚上串磁珠，或在MOSFET的D-S脚并联一个小接收电路。
首要是LED路灯及LED节制装配抗浪涌电路的设想分歧理，或压敏电阻、瞬态按捺二极管或气体放电管的挑选分歧理，致使分歧适GB/T 17626.5-2008《电磁兼容实验和丈量手艺 浪涌(打击)抗扰度实验》限值请求。该名目分歧格会LED路灯防雷效力差，在雷雨气候不能很好的掩护装备的一般任务，乃至很快呈现灯具毛病，影响一般的路面夜间行车宁静。
按照浪涌测试道理和产物设想道理，首要的整改办法为增添防浪涌装配的设想，和接地处置。
五、结语
太阳能作为取之不尽、用之不竭的洁净动力，必将获得人们愈来愈多的存眷和操纵，高效环保的太阳能LED路灯也将成为更多市政改扩建工程的挑选。本文按照太阳能路灯的节制须要，对太阳能路灯节制器从硬件规划及软件开辟方面遏制了设想，该节制器具备抗搅扰才能强、便于节制特色。
