步进机电节制器

一、步进机电驱动电路

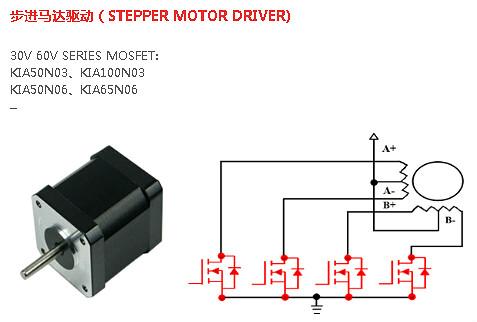

在H桥电路的底子上设想步进机电驱动电路。接纳分立元件MOS管搭建双H桥驱动电路是成熟的机电节制计划，电路不庞杂，机能靠得住，按照MOS管的差别任务电流的下限乃至能够或许或许高达数十安培，是抱负的步进机电驱动器计划。MOS管H桥驱动电路有NMOS构型和PMOS+NMOS构型，全NMOS管H桥导通电阻更小，但上桥臂的NMOS管的导通电压高于电源电压，须要额定的升压电路，如许增添了电路的庞杂水平和本钱，咱们接纳PMOS+NMOS构型体例搭建双H桥步进机电驱动电路，电路更简练，本钱更低;且在如许的小电流任务场所，PMOS所增添的导通消耗能够或许或许疏忽不计。驱动电路与MCU之间遏制光电断绝，选用普遍操纵的低本钱光耦PC817。插手双输出四通道与门(74HC08D)，为驱动电路增添使能的功效，即只要在使能的条件下，四路节制旌旗灯号才是有用的，使步进机电运转更宁静不变MOS管选用IRF5305和IRF1205，其参数为55V、110A，TO252贴片封装。步进机电驱动电路道理图如图所示。

二、机电参数丈量电路

为了及时监测步进机电的运转状态是不是浅显，为驱动器设想了机电参数丈量功效、经由进程及时监测机电的任务电压、任务相电流和机壳温度来及时获得机电的运转参数，保障机电运转宁静不变。

机电电流采样电阻选用康铜电阻，一端毗连H桥下方，另外一端接GND，其任务温度规模宽，温度系数仅为-40~40*10-6/℃，是高精度电流采样电阻的抱负挑选。电压电流旌旗灯号调度电路接纳LM324运放搭建，电压跟从后送入MCU，由MCU内置10Bit A/D转换器遏制A/D采样。机壳温度监测选用数字温芯片DS18B20，将其贴至机电外壳表面，及时监测温度参数并送入MCU。机电参数检测电路道理图如图所示。在遏制电路设想时，操纵0欧姆电阻将摹拟地(AGND)和数字地(GND)单点毗连，以降落彼此搅扰，进步电路机能。

三、电源及MCU节制电路

体系中，驱动电路用输出电压供电，MCU和蓝牙模块须要额定的3.3V电压供电，传统的线性稳压器效力低、尺寸大且发烧严峻，是以操纵DC-DC开关电源体例供给3.3V电压。开关稳压芯片选用MPS公司MP2359计划，其效力可高至92%、任务频次高达1.4MHZ，极高的任务频次决议其只须要小容量的输出电容、输出电容和功率电感便可浅显任务。蓝牙选用HC- 05模块 ，串口主动发送。主控芯片为PIC24FJ64GA004，电源及主控芯片焦点电路如图。

四、操纵设置

1、设置步进驱动器的细分数，凡是细分数越高，节制分辩率越高。但细分数太高则影响到最大进给速率。浅显来说，对模具机用户可斟酌脉冲当量为0.001mm/P(此时最大进给速率为9600mm/min)或0.0005mm/P(此时最大进给速率为4800mm/min);对精度请求不高的用户，脉冲当量可设置的大一些，如0.002mm/P(此时最大进给速率为19200mm/min)或0.005mm/P(此时最大进给速率为48000mm/min)。对两相步进机电，脉冲当量计较体例以下:脉冲当量=丝杠螺距÷细分数÷200。

2、起跳速率:该参数对应步进机电的起跳频次。所谓起跳频次是步进机电不颠末加快，能够或许或许间接启动任务的最高频次。公道地拔取该参数能够或许或许进步加工效力，并且能避开步进机电活动特征不好的低速段;可是若是该参数拔取大了，就会组成闷车，以是必然要留有余量。在机电的出厂参数中，浅显包罗起跳频次参数。可是在机床拆卸好后，该值能够或许产生变更，浅显要降落，出格是在做带负载活动时。以是，该设定参数最好是在参考机电出厂参数后，再现实丈量决议。

3、单轴加快率:用以描写单个进给轴的加加快能力，单元是毫米/秒平方。这个目标由机床的物理特征决议，如活动局部的品质、进给机电的扭矩、阻力、切削负载等。这个值越大，在活动进程中花在加加快进程中的时辰越小，效力越高。凡是，对步进机电，该值在100 ~ 500之间，对伺服机电体系，能够或许或许设置在400 ~ 1200之间。在设置进程中，起头设置小一点，运转一段时辰，频频做各类典范活动，注重察看，若是不非常环境，而后慢慢增添。若是发明非常环境，则降落该值，并留50%~100%的保险余量。

4、弯道加快率:用以描写多个进给轴联动时的加加快能力，单元是毫米/秒平方。它决议了机床在做圆弧活动时的最高速率。这个值越大，机床在做圆弧活动时的最大许可速率越大。凡是，对步进机电体系组成的机床，该值在400~1000之间，对伺服机电体系，能够或许或许设置在1000 ~ 5000之间。若是是重型机床，该值要小一些。在设置进程中，起头设置小一点，运转一段时辰，频频做各类典范联动活动，注重察看，若是不非常环境，而后慢慢增添。若是发明非常环境，则降落该值，并留50%~100%的保险余量。

凡是斟酌到步进机电的驱动能力、机器拆卸的磨擦、机器部件的蒙受能力，能够或许或许在厂商参数中点窜各个轴的最大速率，对机床用户现实操纵时的三个轴最大速率予以限定，。

5、按照三个轴零点传感器的装配地位，设置厂商参数中的回机器原点参数。当设置切确后，可运转"操纵"菜单中的"回机器原点"。先单轴回，若是活动标的目标切确则持续回，不然需遏制，从头设置设置厂商参数中的回机器原点标的目标，直至一切轴都可回机器原点。

6、设置主动加油参数(设置得小一些，如5秒加一次油)，察看主动加油是不是切确，若是切确，则将主动加油参数设置到现实须要的参数。

7、校验电子齿轮和脉冲当量的设定值是不是婚配。能够或许或许在机床的肆意一根轴上做个标记，在软件中把该点坐标设为任务零点，用间接输出指令、点动或手轮等任务体例使该轴走牢固间隔，用游标卡尺丈量现实间隔与软件中坐标显现间隔是不是相附。

8、测定有不丢脉冲。您能够或许或许用直观的体例:用一把尖刀在工件毛坯上点一个点，把该点设为任务原点，举高Z轴，而后把Z轴坐标设为0;频频使机床活动，比方空刀跑一个典范的加工法式(最好包罗三轴联动)，可在加工中停息或遏制，而后回工件原点，迟缓降落Z轴，看刀尖与毛坯上的点是不是合适。若有偏差，请查抄步进驱动器领受脉冲旌旗灯号的范例，查抄端子板与驱动器间接线是不是有误。若是还呈现闷车或丢步，按10、11、12步调剂加快率等参数。

五、步进机电概述

步进机电是一种感到机电，它的任务道理是操纵电子电路，将直流电变成分时供电的，多相时序节制电流，用这类电流为步进机电供电，步进机电能力浅显任务，驱动器便是为步进机电分时供电的，多相时序节制器

固然步进机电已被普遍地操纵，但步进机电并不能像浅显的直流机电，交换机电在惯例下操纵。它必须由双环形脉冲旌旗灯号、功率驱动电路等组成节制体系方可操纵。是以用好步进机电却非易事，它触及到机器、机电、电子及计较机等很多专业常识。

步进机电作为履行元件，是机电一体化的关头产物之一, 普遍操纵在各类主动化节制体系中。跟着微电子和计较机手艺的成长，步进机电的须要量一日千里，在各个公民经济范畴都有操纵。

步进机电是一种将电脉冲转化为角位移的履行机构。浅显一点讲：当步进驱动器领受到一个脉冲旌旗灯号，它就驱 动步进机电按设定的标的目标动弹一个牢固的角度（即步进角）。您能够或许或许经由进程节制脉冲个数来节制角位移量，从而到达切肯定位的目标；同时您能够或许或许经由进程节制脉冲频次来 节制机电动弹的速率和加快率，从而到达调速的目标。

六、步进机电的首要特色

1)浅显步进机电的精度为步进角的3-5%，且不堆集。

2)步进机电表面许可的最高温度。

步进机电温度太高起首会使机电的磁性资料退磁，从而致使力矩降落乃至 于失步，是以机电表面许可的最高温度应取决于差别机电磁性资料的退磁点；浅显来说，磁性资料的退磁点都在摄氏130度以上，有的乃至高达摄氏200度以 上，以是步进机电表面温度在摄氏80-90度完整浅显。

3)步进机电的力矩会随转速的降落而降落。

步进机电动弹时，机电各相绕组的电感将组成一个反向电动势；频次越高，反向电动势越大。在它的感化下，机电随频次（或速率）的增大而相电流减小，从而致使力矩降落。

4)步进机电低速时能够或许或许浅显运转,但若是高于必然速率就没法启动,并伴有啸啼声。

步进机电有一个手艺参数：空载启动频次，即步进机电在空载环境下能够或许或许 浅显启动的脉冲频次，若是脉冲频次高于该值，机电不能浅显启动，能够或许产生丢步或堵转。在有负载的环境下，启动频次应更低。若是要使机电到达高速动弹，脉冲 频次应当有加快进程，即启动频次较低，而后按必然加快率升到所但愿的高频（机电转速从低速升到高速）。

5 )步进机电必须加驱动能力够或许运转， 驱动旌旗灯号必须为脉冲旌旗灯号，不脉冲的时辰， 步进机电活动， 若是插手恰当的脉冲旌旗灯号，就会以必然的角度（称为步角）动弹。动弹的速率和脉冲的频次成反比。

6)三相步进机电的步进角度为7.5 度，一圈360度， 须要48个脉冲完成。

7)步进机电具备刹时启动和缓慢遏制的优胜特征。

8)转变脉冲的挨次，能够或许或许便利的转变动弹的标的目标。是以，今朝打印机，画图仪，机器人，等等装备都以步进机电为能源焦点。

七、步进机电驱动器的特色

1）组成步进机电驱动器体系的公用集成电路：

A、脉冲分派器集成电路：如三洋公司的PMM8713、PMM8723、PMM8714等。

B、包罗脉冲分派器和电流斩波的节制器集成电路：如SGS公司的L297、L6506等。

C、只含功率驱动（或包罗电流节制、掩护电路）的驱动器集成电路：如日本新电元产业公司的MTD1110（四相斩波驱动）和MTD2001（两相、H桥、斩波驱动）。

D、将脉冲分派器、功率驱动、电流节制和掩护电路都包含在内的驱动节制器集成电路，如东芝公司的TB6560AHQ、MOTOROLA公司的SAA1042（四相）和ALLEGRO公司的UCN5804（四相）等。

2）“细分驱动”概述：将“机电固有步距角”细分成多少小步的驱动体例，称为细分驱动，细分是经由进程驱动器切确节制步进机电的相电流完成的，与机电本 身有关。其道理是，让定子通电相电流并不一次升到位，而断电相电流并不一次降为0（绕组电流波形不再是类似方波，而是N级类似门路波），则定子绕组电流所 产生的磁场所力，会使转子有N个新的均衡地位（组成N个步距角）。

八、步进机电分类

步进机电分三种：永磁式（PM） 、反映式（VR）和夹杂式（HB）。永磁式步进浅显为两相，转矩和体积较小，步进角浅显为7.5度或15度；反映式步进浅显为三相，可完成大转矩输出，步进角浅显为1.5度，但噪声和振动都很大，在西欧等发财国度80年月已被裁减；夹杂式步进是指夹杂了永磁式和反映式的长处，分为两相和五相，两相步进角一 般为1.8度而五相步进角浅显为 0.72度，这类步进机电的操纵最为普遍。

1）、步进机电的优错误谬误

1． 机电扭转的角度反比于脉冲数；

2． 机电停转的时辰具备最大的转矩（当绕组激磁时）；

3． 由于每步的精度在百分之三到百分之五，并且不会将一步的偏差堆集到下一步是以有较好的地位精度和活动的频频性；

4． 优异的起停和反转呼应；

5． 由于不电刷，靠得住性较高，是以机电的寿命仅仅取决于轴承的寿命；

6． 机电的呼应仅由数字输出脉冲肯定，是以能够或许或许接纳开关键制，这使得机电的布局能够或许或许比拟简略并且节制本钱；

7． 仅仅将负载间接毗连到机电的转轴上也能够或许或许极低速的同步扭转。

8． 由于速率反比于脉冲频次，是以有比拟宽的转速规模。

九、步进机电的弊端诊断与阐发处置

（1）罕见弊端缘由

1)驱动步进机电的脉冲频次太高，使步进电念头不能呼应，产生失步或堵转。

2)驱动电源不佳而组成步进机电失步。

3)步进机电节制及驱动电路罕见的弊端有停转、摆动和不能舒展。

4)任务台负载太重能组成步进机电失步乃至停转。

5)步进机电自身题目或绕组烧坏组成失步或停转。

（2）典范弊端阐发与处置

起动和运转速率慢,影响体系同步

1)步进电念头检验时,常要将定子各相节制绕组中串连的小电阻摘下,遏制绕组检测和补缀,检验后未再接入串连电阻,偶然小电阻破坏或生效未改换,组成难起动,运转速率减慢。小电阻生效或未接入,则回路时辰常数加大,使脉冲电流回升沿和降落沿由陡变为平展,好转了频次特征,也即好转了步进电念头运转特征。以是,当步进电念头修完后,必然要接入小电阻;检验进程也必须用万用表检测小电阻有不断路、短路或击穿弊端,若有则应同时改换及格的同规格小电阻,不要使之生效仍接入线路,不然影响按捺绕组中电感,使体系差别步,又为查找弊端增添费事。

2)定转子气隙不均,使定转子相擦,组成起动坚苦或运转速率减慢。由于气隙不均组成定转子相擦,加大了步进电念头静态力矩,阻力加大使静态特征变坏,致使起动和运转速率减慢。当产生此类弊端时,应细心查抄定转子相擦的缘由。按照组成的详细缘由,接纳有用办法,解除弊端,负气隙平均。

①查抄中如发明因轴承破坏或端盖止口与定子外壳差别心所至,应改换新的及格轴承,及新配端盖,新端盖止口车削要按外壳止口公役尺寸配车。

②如查抄出属转轴变弯,可接纳调直体例调直曲折端或改换新轴。

③丈量转子外径如发明椭圆度超差,将转子遏制精车一刀或磨削加工,消弭不圆度。应注重车削或磨削加工时,加工量不宜过大,仅需将椭圆大直径车去或磨去,不然气隙加大,会致使机电别的机能变坏。

（2）步进电念头运转中失步

当步进电念头转变负载运转时,如带大惯量负载则产生振荡,组成机电在某一运转频次下,起动丢步或停转滑步。组成步进电念头运转中失步。为了消弭大惯性负载引发失步,能够或许或许接纳机器阻尼的体例,用以消弭或接收振荡能量;也能够或许或许经由进程加大负载的磨擦力矩的体例,从而改良运转特征,消弭失步。由于步进电念头受控于电脉冲而产生步进活动,接纳如上办法能使电脉冲浅显,不受搅扰,从而消弭机电运转中失步。

另外一种失步能够或许是原接纳双电源供电的而改成单电源供电,又未接纳响应弥补办法,使起动频次和运转频次降落,矩频特征好转而失步。当是此种缘由所至,应从头规复双电源供电。有些操纵单元或局部,为简化电路接纳单电源供电组成电念头运转失步,这类做法不妥,要晓得接纳双电源是为了进步起动和运转两种频次,改良矩频特征,从而改良了输出步进电念头绕组中脉冲电流的回升沿和降落沿。用单电源供电,脉冲不变电流得不到保持,步进电念头功率响应减小,以是在驱动中相称于容量减小而过载,效力降落而失步。接纳双电源,用凹凸两套电路,即在步进电念头绕组脉冲电流通入刹时,对其施以高压,逼迫电流回升加快;池电流到达必然值后,再改施以高压,使机电浅显运转。这类办法不只使驱动电源容量大大减小,同时也进步了运转效力,改良运转特征,电念头不会失步运转。

（3）、节制绕组一相反绕,影响浅显运转

当步进电念头不能浅显运转时,除上述两种缘由影响速率或失步外,能够或许是定了节制绕组有一相反接。当一相绕组反接,相称于通电电流标的目标相反,电流彼此对消,电念头在此相内无脉冲电流,运转变态或底子不能运转。在通电环境下,检测三相电流就可以发明。检测出反接相后,将该相绕组首末引出线对换,按切确接法接好,再通电运转遏制电流的检测。

（4）、开路弊端

定子节制绕组开路弊端,表现为一种是引线讨论处断或焊接处全脱焊,或从某一匝中导线折断;另外一种环境是导线将断未断,如假焊、虚焊,或有裂纹。

此弊端可接纳检测浅显三相电念头断路体例来检测,较便利的是用万用表电阻档来检测,当指针不动或电阻很大,申明所检测一相绕组为开路。

补缀体例是找到弊端处,将断开两端漆皮刮掉后拧紧再焊牢,包上绝缘。

（5）、短路弊端

步进电念头定子节制绕组浅显为单根导线绕制的多匝绕组,短路也是匝间短路。检测体例首要分以下两步:

目测法:凡短路的绕组因短路电流大而过热,绕组导线绝缘层有发黑变脆的糊焦状,凡是有此种环境的为弊端相;

用在通电运转状态下,丈量各相电流,凡电流大的相为弊端相。

弊端相找到后,若是短路在端部外层,接纳加热绕组后,悄悄撬起短路匝,用薄绝缘纸垫好,再压实,线圈局部加热,再刷上1032号绝缘漆后烘于便可;如短路严峻不能局部补缀,只要重绕线圈换上。

（6）、击穿弊端

击穿弊端的绕组可目测出,也可用兆欧表摇测其绝缘电阻,浅显击穿后绕组将接地,检测相绝缘电阻为零者,申明即击穿又接地。

（7）、电源装配弊端使步进电念头不能运转

功率缩小失灵,门电路中电子开关破坏及计数器失灵是常产生的。可接纳万用表及示波器等仪表,对比线路逐段检测。如测出缩小法式逻辑局部无旌旗灯号或旌旗灯号弱,申明功率驱动器有弊端,对其应进一步检测和解除弊端至有浅显旌旗灯号;当电子开关未在起动地位,门电路就守旧,申明起动开关已破坏,只要改换及格的开关;如反映旌旗灯号不,即反映不电压值,申明反映关键有弊端,应检测脉冲数选器及整形反相干键等,找出弊端调剂至有浅显反映电压为止。当发明电念头通电挨次错误,不合适设定挨次,申明环形分派器失灵,因它的级数应即是电念头的相数,在此环境下,它才按划定逻辑给电念头各相绕组顺次通电,使之挨次转或逆转。总之,对电源装配应常常检测和调试,避免弊端呈现,影响电念头浅显运转。
