AAT 电源主动投入装配
AC 互换电
DC 直流电
FU 熔断器
G 发机电
M 电念头
电路图标记
HG 绿灯
HR 红灯
HW 白灯
HP 光字牌
K 继电器
KA(NZ) 电流继电器(负序零序)
KD 差动继电器
KF 闪光继电器
KH 热继电器
KM 中间继电器
KOF 出口中间继电器
KS 旌旗灯号继电器
KT 时候继电器
KV(NZ) 电压继电器(负序零序)
KP 极化继电器
KR 干簧继电器
KI 阻抗继电器
KW(NZ) 功率标的目的继电器(负序零序)
KM 打仗器
KA 刹时继电器 ； 刹时有或无继电器；互换继电器
KV电压继电器
L 线路
QF 断路器
QS 断绝开关
T 变压器
TA 电流互感器
TV 电压互感器
W 直流母线
YC 合闸线圈
YT 跳闸线圈
PQS 有功无功视在功率
EUI 电动势电压电流
SE 尝试按钮
SR 复归按钮
f 频次
Q——电路的开关器件
FU——熔断器
FR——热继电器
KM——打仗器
KA——1、刹时打仗继电器 2、刹时 有或无继电器 3、互换继电器
KT——延时 有或无继电器
SB——按钮开关 Q——电路的开关器件
FU——熔断器
KM——打仗器
KA——1、刹时打仗继电器 2、刹时 有或无继电器 3、互换继电器
KT——延时 有或无继电器
SB——按钮开关
SA 转换开关
电流表 PA
电压表 PV
有功电度表 PJ
无功电度表 PJR
频次表 PF
相位表 PPA
最大需量表(负荷监控仪) PM
功率因数表 PPF
有功功率表 PW
无功功率表 PR
无功电流表 PAR
声旌旗灯号 HA
光旌旗灯号 HS
唆使灯 HL
红色灯 HR
绿色灯 HG
黄色灯 HY
蓝色灯 HB
红色灯 HW
毗连片 XB
插头 XP
插座 XS
端子板 XT
电线电缆母线 W
直流母线 WB
插接式(馈电)母线 WIB
电力分支线 WP
照明分支线 WL
应急照明分支线 WE
电力支线 WPM
照明支线 WLM
应急照明支线 WEM
滑触线 WT
合闸小母线 WCL
节制小母线 WC
旌旗灯号小母线 WS
闪光小母线 WF
变乱声响小母线 WFS
预告声响小母线 WPS
电压小母线 WV
变乱照明小母线 WELM
避雷器 F
熔断器 FU
疾速熔断器 FTF
跌落式熔断器 FF
限压掩护器件 FV
电容器 C
电力电容器 CE
正转按钮 SBF
反转按钮 SBR
遏制按钮 SBS
告急按钮 SBE
实验按钮 SBT
复位按钮 SR
限位开关 SQ
靠近开关 SQP
手动节制开关 SH
时候节制开关 SK
液位节制开关 SL
湿度节制开关 SM
压力节制开关 SP
速率节制开关 SS
温度节制开关赞助开关 ST
电压表切换开关 SV
电流表切换开关 SA
整流器 U
可控硅整流器 UR
节制电路有电源的整流器 VC
变频器 UF
变流器 UC
逆变器 UI
电念头 M
异步电念头 MA
同步电念头 MS
直流电念头 MD
绕线转子感到电念头 MW
鼠笼型电念头 MC
电动阀 YM
电磁阀 YV
防火阀 YF
排烟阀 YS
电磁锁 YL
跳闸线圈 YT
合闸线圈 YC
气动履行器 YPAYA
电动履行器 YE
发烧器件(电加热) FH
照明灯(发光器件) EL
氛围调理器 EV
电加热器加热元件 EE
感到线圈电抗器 L
励磁线圈 LF
消弧线圈 LA
滤波电容器 LL
电阻器变阻器 R
电位器 RP
热敏电阻 RT
光敏电阻 RL
压敏电阻 RPS
接地电阻 RG
放电电阻 RD
启动变阻器 RS
频敏变阻器 RF
限流电阻器 RC
光电池热电传感器 B
压力变更器 BP
温度变更器 BT
速率变更器 BV
时候丈量传感器 BT1BK
液位丈量传感器 BL
温度丈量传感器 BHBM

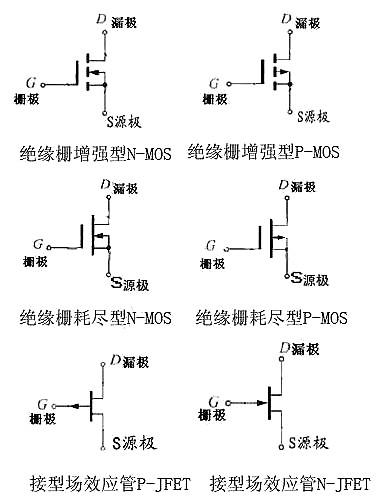

场效应管英文缩写：FET(Field-effect transistor)，简称为场效应管，是一种高输出阻抗的电压节制型半导体。场效应管也是一种晶体三极管，也有三个极，别离叫源极S，栅极G，漏极D。
1、各种场效应管按照其沟道所接纳的半导体资料，可分为N型沟道和P型沟道两种。所谓沟道，便是电流通道。
2、按照机关和工艺的差别，场效应管分为结型和绝缘型两大类。
结型场效应管的英文是 Junction Field Effect Transistor，简称JFET。JFET 又分为N沟道，P沟道场效应管。
绝缘栅型场效应管：英文是 Metal Oxide Semiconductor Field Effect Transistor，缩写为MOSFET，简称MOS管。
MOS场效应晶体管又分为N沟耗尽型和加强型；P沟耗尽型和加强型四大类。
3、按导电体例：耗尽型与加强型，结型场效应管均为耗尽型，绝缘栅型场效应管既有耗尽型的，也有加强型的。
（1）输出阻抗高；
（2）输出功耗小；
（3）温度不变性好；
（4）旌旗灯号缩小不变性好，旌旗灯号失真小；
（5）因为不存在混乱活动的少子分散引发的散粒噪声，以是噪声低。
（1）场效应管是电压节制元件，而晶体管是电流节制元件。在只许可从旌旗灯号源取较少电流的环境下，应选用处效应管；而在旌旗灯号电压较低，又许可从旌旗灯号源取较多电流的前提下，应选用晶体管。
（2）场效应管是操纵大都载流子导电，以是称之为单极型器件，而晶体管是即有大都载流子，也操纵多数载流子导电。被称之为双极型器件。
（3）有些场效应管的源极和漏极能够互换利用，栅压也可正可负，矫捷性比晶体管好。
（4）场效应管能在很小电流和很低电压的前提下任务，并且它的制作工艺能够很便利地把良多场效应管集成在一块硅片上，是以场效应管
1.场效应管可操纵于缩小。因为场效应管的缩小器输出阻抗很高，是以耦合电容能够容量较小，不用利用电解电容器。
2.场效应管很高的输出阻抗很是合适作阻抗变更。经常使用于多级缩小器的输出级作阻抗变更。
3.场效应管能够用作可变电阻。
4.场效应管能够便利地用作恒流源。
5.场效应管能够用作电子开关。
将万用表的量程挑选在RX1K档,用黑表笔接D极,红表笔接S极,用手同时涉及一下G,D极,场效应管应呈刹时导通状况,即表针摆向阻值较小的地位,再用手涉及一下G,S极, 场效应管应无反映,即表针回零地位不动.此时应可判定进场效应管为好管.
将万用表的量程挑选在RX1K档,别离丈量场效应管三个管脚之间的电阻阻值,若某脚与其余两脚之间的电阻值均为无限大时,并且再互换表笔后仍为无限大时,则此脚为G极,别的两脚为S极和D极.而后再用万用表丈量S极和D极之间的电阻值一次,互换表笔后再丈量一次,此中阻值较小的一次,黑表笔接的是S极,红表笔接的是D极.
