手机充电器电路图

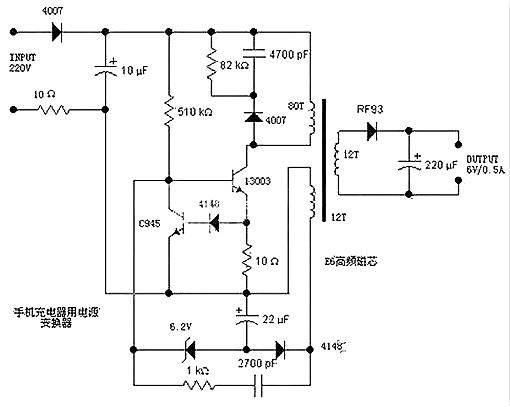

阐发一个电源，常常从输入起头动手。220V交换输入，一端颠末一个4007半波整流，别的一端颠末一个10欧的电阻后，由10uF电容滤波。这个10欧的电阻用来做掩护的，若是前面呈现毛病等致使过流，那末这个电阻将被烧断，从而防止引发更大的毛病。右侧的4007、4700pF电容、82KΩ电阻，构成一个高压接收电路，当开关管13003关断时，担任接收线圈上的感到电压，从而防止高压加到开关管13003上而致使击穿。13003为开关管(完整的名应当是MJE13003)，耐压400V，集电极最大电流1.5A，最大集电极功耗为14W，用来节制原边绕组与电源之间的通、断。当原边绕组不停的通断时，就会在开关变压器中构成变更的磁场，从而在次级绕组中发生感到电压。因为图中不表明绕组的同名端，以是不能看出是正激式仍是反激式。

不过，从这个电路的布局来看，能够或许猜测出来，这个电源应当是反激式的。左真个510KΩ为启动电阻，给开关管供给启动用的基极电流。13003下方的10Ω电阻为电流取样电阻，电流经取样后变成电压(其值为10*I)，这电压经二极管4148后，加至三极管C945的基极上。当取样电压约莫大于1.4V，即开关管电流大于0.14A时，三极管C945导通，从而将开关管13003的基极电压拉低，从而集电极电流减小，如许就限定了开关的电流，防止电流过大而销毁(实在这是一个恒流布局，将开关管的最大电流限定在140mA摆布)。

变压器左下方的绕组(取样绕组)的感到电压经整流二极管4148整流，22uF电容滤波后构成取样电压。为了阐发便利，咱们取三极管C945发射极一端为地。那末这取样电压便是负的(-4V摆布)，并且输入电压越高时，采样电压越负。取样电压颠末6.2V稳压二极管后，加至开关管13003的基极。前面说了，当输入电压越高时，那末取样电压就越负，当负到必然程度后，6.2V稳压二极管被击穿，从而将开关13003的基极电位拉低，这将致使开关管断开或推延开关的导通，从而节制了能量输入到变压器中，也就节制了输入电压的下降，完成了稳压输入的功效。

而下方的1KΩ电阻跟串连的2700pF电容，则是正反映歧路，从取样绕组中掏出感到电压，加到开关管的基极上，以坚持振荡。右侧的次级绕组就不太多好说的了，经二极管RF93整流，220uF电容滤波后输入6V的电压。没找到二极管RF93的资料，估量是一个疾速答复管，比方肖特基二极管等，因为开关电源的任务频次较高，以是须要任务频次的二极管。这里能够或许用罕见的1N5816、1N5817等肖特基二极管取代。

一样因为频次高的缘由，变压器也必须操纵高频开关变压器，死心普通为高频铁氧体磁芯，具备高的电阻率，以减小涡流。

一、挪动通讯手持机锂电池的宁静请求和实验体例

1.1 普通请求

本规范对电池的电路和布局设想提出了一些倡议，但愿出产厂家在电池的设想关键能充实斟酌到电池的宁静性。

1.1.1 绝缘与配线

罕见的电池外壳都长短金属的，但有的电池也接纳金属外壳，后种环境下电池的电极终端与电池的金属外壳之间的绝缘电阻在500V直流电压下丈量应大于5M&O1527;，除非电池的电极终端与电池的金属外壳有连通。

手电机池并非电池芯的简略组合，电池芯以外另有掩护电路和节制电路，其内部配线及绝缘应充实知足估计的最大电流、电压和温度的请求，配线的排布应保障端子之间有充足的空隙和绝缘穿透间隔，内部毗连的全体机能应充实知足能够或许发生误操纵时的宁静请求。

1.1.2 泄放

泄放的寄义即电池或电池芯内部的太高压力在宁静阀处开释以防止其分裂或爆炸。规范请求电池或电池芯在内部压力太高到达必然限值时能以必然的速度将压力泄放以防止电池的分裂、爆炸和自燃。若是电池的电池芯被封装在外壳内，则该封装的情势和封装的体例在普通操纵进程中不应引发电池过热，也不应束缚内部压力的泄放。

1.1.3 温度/电流办理

电池充电进程中，电池和充电器内部的电路城市发生热量，若散热不佳致使热量聚会议影响电池普通的化学反映进程，构成电池的热生效，是以，电池的设想应能防止电池温度的非常回升。须要时，电池的充电和放电应设定宁静限流，防止电流过大而发生过量热量。

1.1.4 终端毗连

电池外壳应清楚地表明终真个极性。终真个尺寸巨细和外形应能确保承载估计的最大电流。内部终端外表应接纳机器机能杰出并耐侵蚀的导电资料。终端应设想成最不能够或许发生短路的款式。

1.1.5 电池芯装配成电池

电池芯与所装配电池的容量应慎密婚配，装配在统一电池里的电池芯应布局不异，化学成份不异，并且是统一厂家出产的。差别厂家出产的电池芯在电解液和电极资料等方面均会有所差别，如斯划定的目标是为了保障装配在统一电池中电池芯的分歧性，防止掉队电池芯构成全数电池手艺目标和宁静机能的降落。

1.2 普通操纵时的宁静请求

斟酌到实验的分歧性及各电池实验成果具备可比性，实验所用电池芯或电池的出产日期应在3个月之内，但并不表现电池3个月后宁静机能会降落。常态实验在20℃±5℃的环境温度下停止。

1.2.1 延续低倍率充电

完整充电的电池芯以额外的低倍率电流0.01C5 A延续充电28天后，应不动怒、不爆炸、不漏液。

1.2.2 振动

用完整充电的电池芯或电池停止X、Y、Z三个标的目标的振动实验，振动源单振幅0.76mm (双振幅1.52mm), 频次变更率1Hz/min, 频次规模10Hz到55Hz，来回振动90 min±5min后，电池应不动怒、不爆炸、不漏液。

1.2.3 低温机能

完整充电的电池置于70℃±2℃恒温箱中，坚持7小时，而后掏出置于室温前提下，查抄其外表，其外壳应无变形或其变形不会致使电池内部元件裸露出来。

1.2.4 温度轮回

完整充电的电池或电池芯置于可逼迫调温的恒温箱中，按以下法式做 -20℃ 到 +75℃ 的温度轮回：

（1）30min内使恒温箱的温度升到75℃±2℃，并在此温度下坚持4h；

（2）30min内使恒温箱的温度降到20℃±5℃，并在此温度下坚持2h；

（3）30min内使恒温箱的温度降到 -20℃±2℃，并在此温度下坚持4h；

（4）30min内使恒温箱的温度升到20℃±5℃，并在此温度下坚持2h；

（5）再反复1-4的步骤做4个轮回；

（6）第5次轮回完成后，电池保管2h再作查抄，应合适相干请求。

该实验能够或许在一个可逼迫调温的恒温箱中停止，也能够或许在3个差别温度的恒温箱之间停止。实验后，电池芯或电池应不动怒、不爆炸、不漏液。

1.2.5 高压机能

完整充电的电池芯置于温度为20℃±5℃ 的真空枯燥箱中，抽真空负气压小于11.6kpa后坚持6小时后，应不动怒、不爆炸、不漏液。

1.3 能够或许发生误操纵时的宁静请求

1.3.1 内部短路

完整充电的电池或电池芯别离在20℃±5℃和55℃±5℃的环境中放置 2h。而后，用连线短接每一个电池芯或电池的正负极终端并确保全数内部电阻小于100mΩ。短接后，坚持24h，到电池芯或电池外壳的温度降落到电池芯或电池原始温度+电池芯或电池短路后的最大温升×20%。实验后，电池或电池芯应不动怒、不爆炸。

1.3.2 自在跌落

完整充电的电池芯或电池以肆意体例从1米高处自在跌落到水泥空中3次后，应不动怒、不爆炸。

1.3.3 机器碰撞

在20℃±5℃环境中，完整充电的电池蒙受X、Y、Z三个标的目标的碰撞。若是电池只要两个对称轴，只作两个标的目标的碰撞。在最后3ms内的均匀加快度应≥75gn，最高加快度应在125gn 和 175gn之间。碰撞1000次±10次后，电池应不动怒、不爆炸、不漏液。

1.3.4 热打击

完整充电的电池芯，置于一个烘箱中加热。烘箱的温度以（5±2）℃/min的速度回升至130℃±2℃，坚持10min，电池芯应不动怒、不爆炸。

1.3.5 耐挤压机能

完整充电的电池芯置于两平行平板间，施加挤压力为13kN±1kN，一旦到达最大压力或压力俄然降落1/3，便可卸压。对圆形或方形电池芯停止挤压实验时，要使电池芯的纵轴与挤压装备扁平外表坚持平行。方形电池芯要沿其纵轴扭转90°，以便电池芯的宽边和窄边都能遭到挤压的感化，外壳为铝塑复合膜的电池芯只做宽面的挤压。实验后，电池芯应不动怒、不爆炸。

1.3.6 打击

完整充电的电池芯置于一个扁平外表上，将一个半径为8mm、品质为10kg的棒垂直置于样品中间的正上方，从600mm 高度处落下感化到样品上。圆柱形或方形电池芯在接管打击实验时，其纵轴要平行于扁平外表，垂直于棒的纵轴。方形电池芯要沿其纵轴扭转90°以便电池芯的宽边和窄边都能遭到打击感化。外壳为铝塑复合膜的电池芯只做宽面的打击实验。每只样品只能接管一次打击实验，每次实验只能操纵一只样品。实验后，电池芯应不动怒、不爆炸。

1.3.7 过充机能

完整放电的电池芯，以≥10V的电压、0.2C5A的电流充电12.5h后，应不动怒、不爆炸。

1.3.8 逼迫放电机能

完整放电的电池芯蒙受1C5A电流逼迫放电90min后，应不动怒、不爆炸。

内部短路实验、自在跌落实验、热打击实验、耐挤压机能实验、打击实验、过充机能实验、逼迫放电机能实验是粉碎性实验，电池或电池芯的外壳均能够或许发生变更，漏液很难防止，但还不影响宁静性，是以规范中对这些实验不请求不漏液。

1.4 宁静标识

宁静标识的感化应引发充足的正视，电池自身应具备宁静警示，并且附加恰当的正告申明，需查抄确认标识的分歧性。别的，电池的申明书中应写清合适的操纵指点和保举的充电体例等。

二、挪动通讯手持机锂电池充电器的宁静请求和实验体例

市场上的电池充电器形色各别，有的操纵电源线，有的不操纵。间接拔出式充电器不操纵电源线，电源插头和充电器外壳构成一完整部件，其分量靠墙上插座来承载，市场上罕见的“坐充”便是这类充电器。操纵电源线的充电器，与电源毗连的体例又分两种：可装配的和不可装配的。可装配的电源软线操纵恰当的电器毗连器与充电器毗连以供电，不可装配的电源软线牢固在充电器上或与充电器装配在一路来供电。

市场中有的产物称为充电器，但现实上是适配器，咱们有须要辨别这两种功效。适配器首要是把交换市电转换成直流电，按照电池的规格供给响应的电压电流，普通接纳恒压恒流体例，能够或许断绝主电压和风险电压，对市电动摇有必然耐受力，须要时可宁静关断。而充电器的首要功效是把充电电流限定在一个宁静程度上，首要接纳恒流体例，能检测充电的完成，按照某种算法停止充电以耽误电池寿命，若发明电池非常可停止充电。这两种功效可别离完成，也可组合在一个物理实体中。GSM手机凡是包罗充电功效，与手机配套的只要适配器，而CDMA手机常常不包罗充电功效，如许削减了手机设想的庞杂性和任务状况时发生的热量。懂得这些观点有助于更有针对性地操纵该规范。

2.1交换输入电压

充电器的额外输入电压为交换220 V，频次为50 Hz，为了保障宁静性，充电器应能蒙受市电必然规模内的动摇，规范中请求的电压动摇规模是其额外值的85 ％～110 ％，频次的动摇规模是±2 Hz。

2.2 电源线组件

（1）电源线组件应合适GB2099的请求；

（2）电源线组件的额外值应大于充电器电源请求的额外值；

（3）电源软线的导线截面积应不小于0.75mm2；

（4）电源线组件中的电源软线应合适以下请求：

*若是电源软线是橡皮绝缘，则应是分解橡胶，应合适GB5013对通用橡胶护套软电缆的请求；

*若是电源软线是聚氯乙烯绝缘的，应合适GB5023对轻型聚氯乙烯护套软线的请求。

2.3 断绝变压器

宁静断绝变压器在机关上应保障在呈现单一绝缘毛病和由此引发的其余毛病时，不会使宁静特低电压绕组上呈现风险电压。断绝变压器应按照GB4943中附录C的有关划定停止实验。

2.4 申明和标牌的请求

2.4.1 普通请求

厂家应向用户供给充足的资料，以确保用户在按厂家的划定操纵时，不会引发本规范规模内的风险。应操纵规范简体中文誊写。标记应是经久和醒目标，能蒙受标记经久性实验。起首用一块蘸有水的棉布擦拭15s，而后再用一块蘸有汽油的棉布擦拭15s，标牌应清楚，不应等闲被揭掉，不应呈现卷边。

2.4.2 申明书

厂家应供给须要的操纵申明书，对充电器在操纵、维修、运输或贮存时有能够或许引发风险的环境提示用户出格注重。

2.5 布局设想请求

2.5.1 不变性

间接插在墙壁插座上、靠插脚来承载其分量的充电器，不应使墙壁插座蒙受过大的应力。可经由进程插座应力实验查验其是不是及格。充电器应按普通操纵环境，拔出到一个已牢固好的不接地打仗件的插座上，该插座能够或许环绕位于插座啮合面前面8mm的间隔处，与管件打仗件中间线订交的程度轴线动弹。为坚持啮合面垂直而必须加到插座上的附加力矩不应跨越0.25Nm。

2.5.2 布局细节

电池极性接反和逼迫充电或放电能够或许致使风险，以是在设想上应有防止极性接反和防止逼迫充放电的办法。将起掩护感化的任何元件一次一个地短路或开路，并逼迫充放电各2小时，充电器应不动怒、不爆炸。

2.5.3 防涉及性（电击及能量风险）

充电器普通操纵时应具备防涉及性，防止电击及能量风险。

若是特低电压电路的内部配线的绝缘是操纵职员可涉及的，则该配线应：

*不会遭到破坏或蒙受应力；

*不须要操纵职员打仗。

2.5.4 毗连布线

（1）对操纵不可装配的电源软线的充电器应装有紧固装配：

*导线在毗连点不蒙受应力；

*导线的外衣不受磨损；

*电源软线应能蒙受拉力实验，电源软线应蒙受30N的不变拉力25次，拉力沿最倒霉的标的目标施加，每次施加时辰为1s，电源软线应不被拉断；

*电源软线紧固装配应由绝缘资料制成，或由具备合适附加绝缘请求的绝缘资料的衬套制成。

（2） 电源软线入口开孔处应装有软线入口护套，或软线入口或衬套应具备滑腻圆形的喇叭口，喇叭口的曲率半径最少即是所毗连最大截面积的软线外径的1.5倍。

软线入口护套应：

*设想成防止软线在进入充电器入口处过度曲折；

*用绝缘资料制成；

*接纳靠得住的体例牢固；

*伸出充电器外跨越入口开孔的间隔最少为该软线外径的5倍，或对扁平软线，最少为该软线截面长边尺寸的5倍。

2.6 外壳外表

当用户碰触到电池外壳时，其温度不应构成用户的俄然反映使他受伤，人对温度的反映不只是度数的凹凸，还取决于外壳资料的传导特征和热容量，60℃的金属外壳比70℃的塑料外壳感受要烫，UL和IEC的相干规范中对非金属外壳温升的划定不跨越50℃，而手电机池的外壳绝大局部长短金属资料，是以本规范鉴戒了该划定，请求以下：充电器额外任务2小时后，丈量其外壳外表温度变更小于1℃/h即以为温度不变，此时丈量其外壳外表温升应小于50℃。

2.7 输入短路掩护

充电器应有短路的主动掩护功效。将充电器输入短路，充电器应能主动掩护，毛病解除后应能主动规复任务。

2.8 绝缘电阻

在常温前提下，用绝缘电阻测试仪直流500 V电压，对充电器主回路的一次电路对外壳、二次电路对外壳及一次电路对二次电路停止测试，充电器的绝缘电阻应不低于2 MΩ。

2.9 绝缘强度

用耐压测试仪对充电器停止绝缘强度实验，且充电器必须是在停止完绝缘电阻实验并合适请求后能力停止绝缘强度的实验。

一次电路对外壳、一次电路对二次电路应能蒙受50 Hz、有用值为1500 V的交换电压（泄电流≤10 mA），二次电路对外壳应能蒙受50 Hz、有用值为500 V的交换电压（泄电流≤10 mA），应无击穿与无飞弧景象。实验电压应从小于一半划定电压值处渐渐下降，到达划定电压值时延续1 min。

2.10 非常任务及毛病前提下的请求

充电器的设想应能尽能够或许限定因机器、电气过载或毛病、非常任务或操纵不妥而构成动怒或电击风险。变压器过载实验按照GB4943中附录C1的请求停止。可摹拟以下毛病前提：

*一次电路中任何元器件的生效；

*二次电路中任何元器件的生效。

2.11 资料的可燃性请求

充电器外壳和印制板及元器件所用的资料应能使引燃风险和火焰舒展减小到最低限定，为V－2级或更优品级。在停止耐热及防火实验时，V-0级资料能够或许燃烧或炽热，但其延续时辰均匀不跨越5s，在燃烧时所开释的炽热微粒或燃烧滴落物不会使脱脂棉引燃。V-1级资料能够或许燃烧或炽热，但其延续时辰均匀不跨越25s，在燃烧时所开释的炽热微粒或燃烧滴落物不会使脱脂棉引燃。V-2级资料能够或许燃烧或炽热，但其延续时辰均匀不跨越25s，在燃烧时所开释的炽热微粒或燃烧滴落物会使脱脂棉引燃。停止本实验时能够或许会冒出有毒的烟雾，在合用的环境下，实验能够或许在透风柜中停止，或在透风杰出的房间内停止，但是不能呈现能够或许使实验成果有效的气流。

实验火焰应操纵本生灯取得，本生灯灯管内径为9.5mm±0.5mm，灯管长度从氛围主入口处向上约为100mm。本生灯要操纵热值约为37MJ/m3的燃气。应调理本生灯的火焰，使本生灯处于垂直地位，同时氛围进气口封闭时，火焰的总高度约为20mm。火焰顶端应与样品打仗，烧30s，而后挪动火焰停烧60s，再在统一部位烧30s。

在实验时代，当实验火焰第二次撤退后，样品延续燃烧不应跨越1min，且样品不应完整烧尽。

2.12 自在跌落实验

充电器从1m高度处自在跌落到硬木外表3次，其外表应无裂缝等破坏。

2.13 干冷实验

实验体例按GB/T 2423.9 – 2001 中“实验 Cb” 的请求停止。产物无包装，实验严格品级为：温度 40 ℃±2 ℃，绝对湿度（93±3）％RH，实验延续时辰为2 d。实验后应合适4.7.2的请求。

3 小结

本规范在制定进程中鉴戒了国际相干规范，如IEC62133、IEC61960、UL1642、UL2045等，参考了GB 4943 – 2001《信息手艺装备的宁静》等规范，力图规范条目合适我国国情，实验体例具备可操纵性。本规范在体例进程中遵守了《ISO手艺任务导则》中的可证明准绳:即划定的手艺请求能用实验体例加以论证,若临时不迷信的体例停止实验或查验,和不能不变靠得住地得出切当查验成果时,就不将如许的条目列进规范。

局部宁静实验别离针对锂电池和锂电池芯，是以该规范对锂电池和锂电池芯别离停止了界说。充电器的宁静性不能仅仅经由进程输入特征的查抄来肯定，因为输入特征杰出并不能保障充电器的靠得住性，以是该规范划定对充电器的周全机能停止考查，包含对变压器、电源线等元器件的宁静请求和布局设想请求。充电器应保障在毛病前提下都错误人身宁静构成要挟，以是该规范对此做了划定。充电器除应具备电气防护功效外，也应具备防火防护功效，按照同类产物的请求，该规范将其防火资料品级划定为V-2级。

锂离子电池的任务

锂离子电池的任务机理是：电池充电时，正极资料中的锂构成离子溶出，嵌入到负极改性石墨层中;电池放电时，锂离子从石墨层中脱嵌，穿过断绝膜回填到正极钴氧化锂的层状布局中。随充放电的停止锂离子不时的从正极和负极中嵌入和脱出，以是也有人称其为“摇椅电池”锂离子电池单体的额外电压为 3.6V,充电限定电压为 4.2V，放电限定电压为 2.5V

锂离子电池的充电进程分为两个步骤：先是恒流充电，其电流恒定，电压不时下降，当电压充到 4.2V 的时辰主动转换为恒压充电，在恒压充电时电压恒定，电流是愈来愈小的直到充电电流小于事后设定值为止，以是有人用直充敌手电机池停止充电的时辰明显电量显现已满格了，但是仍是显现正在充电，实在这个时辰的电压已到达了 4.2V 以是电量显现为满格，当时便是在停止恒压充电进程，那末有人或许会问，为甚么要停止恒压充电呢，间接用恒流充到 4.2V 不就好了吗，实在很轻易诠释，因为每一个电池都有必然的内阻，当用恒流停止充电到 4.2V 的时辰，这个 4.2V 实在并不是电池现实的电压，而是电池的电压加上电池内阻上耗损的电压之和，若是电流很大那末在内阻上耗损的电压也就很大，以是那是现实电池的电压能够或许比 4.2V 小良多，以是要用恒压充电进程，把充电的电流渐渐降上去，如许电池的现实电压就很靠近 4.2V 。

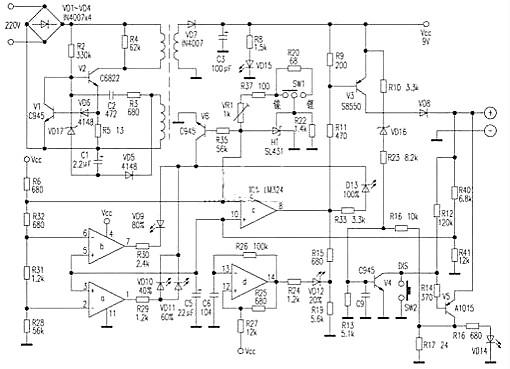

具体先容了一种开关型充电器，该充电器接纳了RCC型开关电源，即振荡按捺型变更器，它与PWM型开关电源有必然的区分。PWM型开关电源由自力的取样偏差缩小器和直流缩小器构成脉宽调制体系;而RCC型开关电源只是由稳压器构成电平开关，节制进程为振荡状况和按捺状况。因为PWM型开关电源中的开关管老是周期性的通断，体系节制只是转变每一个周期的脉冲宽度，而RCC型开关电源的节制进程并非线性延续变更，它只要两个状况：当开关电源输入电压跨越额外值时，脉冲节制器输入低电平，开关管停止;当开关电源输入电压低于额外值时，脉冲节制器输入高电平，开关管导通。当负载电流减小时，滤波电容放电时辰耽误，输入电压不会很快下降，开关管处于停止状况，直到输入电压下降到额外值以下，开关管才会再次导通。开关管的停止时辰取决于负载电流的巨细。开关管的导通/停止由电平开关从输入电压取样停止节制。是以这类电源也称非周期性开关电源。

20V市电经VD1～VD4桥式整流后在V2的集电极上构成一个300V摆布的直流电压。由V2和开关变压器构成间歇振荡器。开机后，300V直流电压颠末变压器低级加到V2的集电极，同时该电压还经启动电阻R2为V2的基极供给一个偏置电压。因为正反映感化，V2 Ic敏捷回升而饱和，在V2进入停止时代，开关变压器次级绕组发生的感到电压使VD7导通，向负载输入一个9V摆布的直流电压。开关变压器的反映绕组发生的感到脉冲经VD5整流、C1滤波后发生一个与振荡脉冲个数呈正比的直流电压。此电压若跨越稳压管VD17的稳压值，VD17便导通，此负极性整流电压便加在V2的基极，使其敏捷停止。V2的停止时辰与其输入电压呈正比。VD17的导通/停止间接管电网电压和负载的影响。电网电压越低或负载电流越大，VD17的导通时辰越短，V2的导通时辰越长，反之，电网电压越高或负载电流越小，VD5的整流电压越高，VD17的导通时辰越长，V2的导通时辰越短。V1是过流掩护管，R5是V2 Ie的取样电阻。当V2 Ie过大时，R5上的电压降使V1导通，V2停止，可有用消弭开机刹时的打击电流，同时对VD17的节制功效也是一种弥补。VD17以电压取样来节制V2的振荡时辰，而V1是以电流取样来节制V2振荡时辰的。

若是是为镍镉、镍氢电池充电，因为这类电池存在必然的影象效应，需不按时对其停止放电。SW1是镍镉、镍氢、锂离子电池充电转换开关。SW1与紧密基准电源SL431为运放LM324⑨供给两个差别的紧密基准源，由SW1切换。在给镍镉、镍氢电池充电时，LM324⑨脚的基准电压约0。09V(空载);在给锂离子电池充电时，LM324⑨脚的基准电压约为0。08V(空载)，这类设想是由这两种范例电池独有的化学特征决议的。按下SW2，V5基极刹时得一低电平而导通，可充电池上的剩余电压经由进程V5的ec极在R17上放电，同时放电唆使灯VD14点亮。在按下SW2后会随即开释，这时候可充电池上的剩余电压经由进程R16、R13分压，C9滤波后为V4的基极供给一个高电平，V4导通，这相称于短接SW2。跟着放电时辰的耽误，可充电池上的剩余电压也愈来愈低，当V4基极上的电压不能坚持其持续导通时，V4停止，放电停止，充电器随即转入充电状况。

因为锂电不存在影象效应，当电池低于3V时便不能开机，其剩余电压经电阻R40、R41分压后获得2。53V送入运算缩小器的同相端③、⑤、⑩脚，因为LM324⑨脚电压在负载下一直为2。66V，是以⑧脚输入低电平，V3导通，+9V电压经由进程V3 ec极、VD8向可充电池充电。IC1 d在电容C6的感化下，{14}脚输入的是脉冲旌旗灯号，因为IC1⑧脚为低电平，是以VD12处于闪灼状况，以唆使电池正在充电，对应容量为20%。跟着充电时辰的耽误，可充电池上的电压逐步回升。当R40、R41的分压值约即是2。58V时，即IC1③脚即是2。58V时，IC1②脚经电阻分压后得2。57V，其①脚输入高电平(因为在充电时，IC1⑨脚电压一直是2。66V，V6导通;反之在空载时，IC1⑨脚为0。08V，V6停止)，VD10、VD11点亮，对应唆使容量为40%、60%。当R40、R41的分压值回升到2。63V时，即IC1⑤脚即是2。63V，其⑥脚经电阻分压后得2。63V，⑦脚输入高电平，VD9点亮，对应充电容量为80%。只要IC1⑩脚电压≥2。66V时，⑧脚才输入高电平，VD13点亮，对应充电容量为100%。即便VD13点亮时，VD12仍处于闪灼状况，这表现电池仍未到达完整饱和。只要IC1⑧脚电压>6。5V时，VD12才逐步燃烧，表现电池完整充至饱和。

VD16在电路中起过充、过流掩护感化，VD8起反向掩护感化，防止充电器断电后，电池反向放电。
