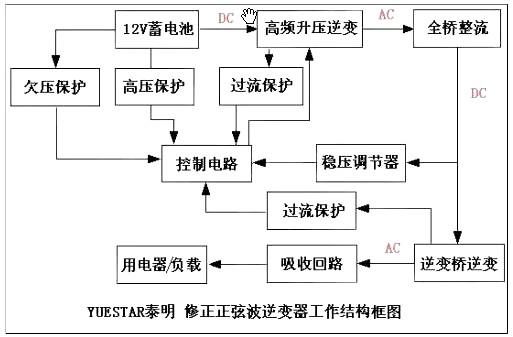

逆变器电路图

逆变器是经由进程半导体功率开关的守旧和关断感化，把直流电能改变成交换电能的一种变更装配，是整流变更的逆进程。

车载逆变器的全部电路大致上可分为两大局部，每局部各接纳一只494或7500芯片构成节制电路，此中第一局部电路的感化是将汽车电瓶等供给的12V直流电，经由进程高频PWM (脉宽调制)开关电源手艺转换成30kHz－50kHz、220V摆布的交换电；第二局部电路的感化则是操纵桥式整流、滤波、脉宽调制及开关功率输出等手艺，将30kHz～50kHz、220V摆布的交换电转换成50Hz、220V的交换电。

高频升压逆变节制电路：

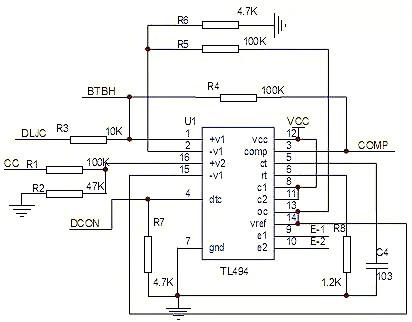

（1）脚第一组缩小器的同相输出端，检测输出电流，与3个0.33R电阻分压，当电流过大时，分压电阻上的电压跨越（2）脚基准电压，（3）脚缩小器输出端输出高电平，（3）脚为高电日常平凡，电路进入掩护状况。（2）脚为比拟器的反相输出端，接（14）脚基准，作比拟器的参考电压，外部输出真个节制旌旗灯号可输出至脚（4）的停止时候节制端（也叫死区时候节制），与脚（1）、（2）、（15）、（16）偏差缩小器的输出端，其输出端点的抵补电压为120mV，其可限定输出停止时候至最小值，约莫为最初锯齿波周期时候的4%。当13脚的输出模节制端接地时，可获得96%最大使命周期，而当(13)脚接制参考电压时，可获得48%最大使命周期。若是咱们在第4脚停止时候节制输出端设定一个牢固电压，其规模由0V至3.3V之间，则附加的停止时候必然呈现在输出上。  （5）、（6）脚是一个牢固频次的脉冲宽度调制电路，内置了线性锯齿波振荡器，振荡频次可经由进程外部的一个电阻和一个电容停止调理，其振荡频次以下：

输出脉冲的宽度是经由进程电容CT上的正极性锯齿波电压与别的两个节制旌旗灯号停止比拟来实现。功率输出管Q1和Q2受控于或非门。当双稳触发器的时钟旌旗灯号为低电日常平凡才会当选通，即只需在锯齿波电压大于节制旌旗灯号时代才会当选通。当节制旌旗灯号增大，输出脉冲的宽度将减小。（7）脚接地端，（8）、（11）脚是Q1和Q2外部开关管的集电极，在此电路中接电源，(9)、(10)脚为Q1、Q2的发射极，作开关管驱动输出端，接下图中Q1与Q2外部缩小电路。以驱动后极推挽电路。（12）脚电源端，(13）脚为输出节制端，接(14)脚基准电压时两路输出脉冲相差180方位，每路输出量约莫200MA的驱动推挽或半桥式电路。(15)、脚第二组缩小器的反相输出端，接基准电压， （16)脚同相输出端，检测电源电压。当电压太高跨越（15)脚参考电压时，（3）脚输出高电平，电路进入掩护状况。

高频升压逆变电路及整流：

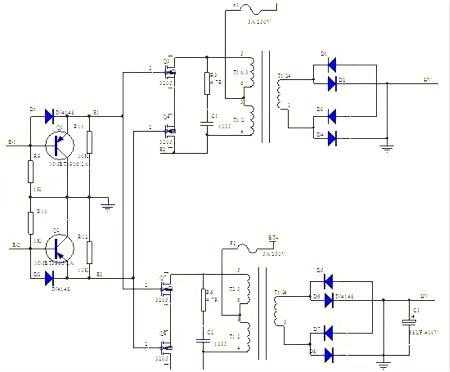

这是一个推挽式拓扑逆变电路，当E1驱动脉冲驱动时，Q1导通，使VT3、VT6导通，VT7、VT8停止，此时电路停止正半周波形缩小，变压器升压到次级，经由进程高频整流管整流，当E2脉冲驱动时，Q2导通，驱动VT7、VT8导通。VT3、VT6停止，进得负半周波形缩小。经升压变压器升压后，高频整流。

（此VT3\6\7\8以推挽体例存在于电路中，各担任正负半周的波形缩小使命，电路使命时，两只对称的功率开关管每次只需一对导通，以是导通消耗小效力高。推挽输出既能够向负载灌电流.）

逆变桥逆变：

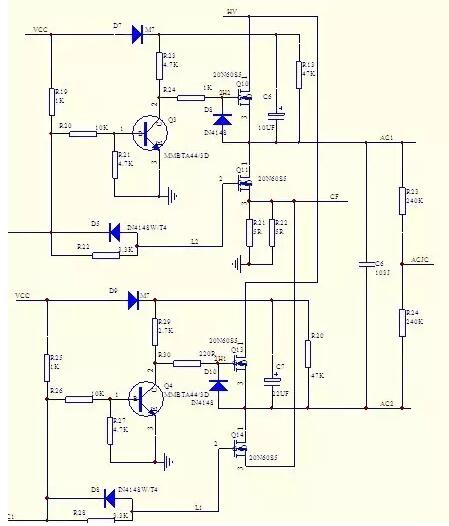

最初由TL494CN芯片的5脚外接点容C3和6脚外接电阻R15决议脉宽频次为F=1.1÷(0.1×220)KHZ=50HZ节制Q10、Q11、Q13、Q14使命在50HZ的频次下，将220V直流电逆变为220V/50HZ的交换电，上图将实现这局部功效。TL494正向时，IC2节制Q3为饱和导通状况，Q4为停止状况，由于Q3为饱和导通状况，则Q10为饱和导通状况。由于Q4处于停止状况，Q11因栅极无正偏压而处于停止状况，同时Q14因栅极无正偏压而处于停止状况， Q13为饱和导通状况。此时220V直流电经VT6沿XAC插座到负载再经VT10接地，构成正半周期电流；反向时，IC2节制Q3为停止状况，Q4为饱和导通状况，由于Q3为停止状况，则Q10、Q13因栅极无正偏压而处于停止状况，由于Q4为饱和导通状况，Q11处于饱和导通状况，同时Q14处于饱和导通状况，Q11因栅极无正偏压而处于停止状况。此时220V直流电经VT9沿XAC插座到负载再经VT7接地，构成负半周期电流；如许接将220V直流电胜利改变为220V/50HZ交换电输出供负载操纵。

电路中的掩护电路：

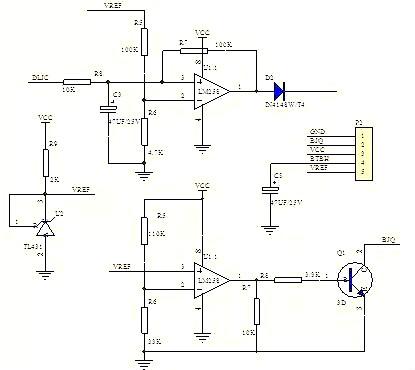

电路中接纳双运放比拟缩小器LM358来节制输出过流掩护，输出电压太低掩护电路，TL431在此设制2.5V基准电压，给比拟器同相输出端作参考电压，第一组运放的同相输出端接输出电流检测，反相输出端接参考电压，当电流过大，比拟器输出电压降低，当跨越2.5V时，输出端输出高电平，送入IC1的3脚，IC封闭输出。第二组运放同相输出端接参考电压，反相输出端接输出电压，当电压太低，检测分压后电压低于2.5V时，输出端输出高电平，Q1导通，蜂鸣器报警。

逆变器使命道理

1.直流电能够经由进程震动电路变为交换电

2.获得的交换电再经由进程线圈升压（这时候获得的是方形波的交换电）

3.对获得的交换电停止整流获得正弦波

AC-DC就比拟简略了 咱们晓得二极管有单向导电性

能够用二极管的这一特征连成一个电桥

让一端一直是流入的 另外一端一直是流出的这就获得了电压正弦变更的直流电 若是须要光滑的直流电还须要停止整流 简略的体例便是毗连一个电容

Inverter 是一种DC to AC的变压器，它实在与Adapter是一种电压逆变的进程。Adapter是将市电电网的交换电压改变为不变的12V直流输出，而Inverter是将 Adapter输出的12V直流电压改变为高频的高压交换电；两个局部一样都接纳了今朝用得比拟多的脉宽调制（PWM）手艺。其焦点局部都是一个PWM集 成节制器，Adapter用的是UC3842，I

nverter则接纳TL5001芯片。TL5001的使命电压规模3.6～40V，其外部设有一个偏差缩小器，一个调理器、振荡器、有死区节制的PWM产生器、高压掩护回路及短路掩护回路等。

以下将对Inverter的使命道理停止扼要先容：

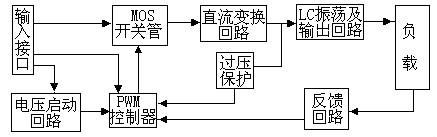

输出接口局部：

输 入局部有3个旌旗灯号，12V直流输出VIN、使命使能电压ENB及Panel电流节制旌旗灯号DIM。VIN由Adapter供给，ENB电压由主板上的MCU 供给，其值为0或3V，当ENB=0时，Inverter不使命，而ENB=3V时，Inverter处于普通使命状况；而DIM电压由主板供给，其变更 规模在0～5V之间，将差别的DIM值反应给PWM节制器反应端，Inverter向负载供给的电流也将差别，DIM值越小，Inverter输出的电流 就越大。

电压启动回路：

ENB为高电日常平凡，输出高压去点亮Panel的背光灯灯管。

PWM节制器：

有以下几个功效构成：外部参考电压、偏差缩小器、振荡器和PWM、过压掩护、欠压掩护、短路掩护、输出晶体管。

直流变更：

由MOS开关管和储能电感构成电压变更电路，输出的脉冲颠末推挽缩小器缩小后驱动MOS管做开关举措，使得直流电压对电感停止充放电，如许电感的另外一端就能够获得交换电压。

LC振荡及输出回路：

保障灯管启动须要的1600V电压，并在灯管启动今后将电压降至800V。

输出电压反应：

当负载使命时，反应采样电压，起到不变Inventer电压输出的感化。

实在你能够设想一下了.都有那些电子元件须要正负极,电阻,电感普通不须要.二极管普通坏的能够便是被击穿只需电压普通普通是不题目的,三极管的话是不会 导通的.稳压管若是正负接反的话就会破坏了,但普通有的电路加了掩护便是操纵二极管的单向导通来掩护.在便是电容了,电容里有正负之分的便是电解电容了, 若是正负接反严峻的话其外壳产生爆裂.

首要元件二极管.开关管振荡变压器.取样.调宽管.另有振荡回路电阻电容等参开关电路道理.

逆变器的主功率元件的挑选相当首要，今朝操纵较多的功率元件有达林顿功率晶体管（BJT），功率场效应管（MOSFET），绝缘栅晶体管（IGBT）和可关 断晶闸管（GTO）等，在小容量高压体系中操纵较多的器件为MOSFET，由于MOSFET具备较低的通态压降和较高的开关频次，在高压大容量体系中普通 均接纳IGBT模块，这是由于MOSFET跟着电压的降低其通态电阻也随之增大，而IGBT在中容量体系中据有较大的上风，而在特大容量（100KVA以 上）体系中，普通均接纳GTO作为功率元件

大件：场效应管或IGBT、变压器、电容、二极管、比拟器和3525之类的主控。交直交逆变另有整流滤波。

功率巨细和精度，干系着电路的庞杂水平。

能够看一下手机充电器，这便是一个小开关电源！

IGBT（绝 缘栅双极晶体管）作为新型电力半导体场控自关断器件，集功率MOSFET的高速机能与双极性器件的低电阻于一体，具备输出阻抗高，电压节制功耗低，节制电 路简略，耐高压，蒙受电流大等特征，在各类电力变更中获得极普遍的操纵。与此同时，各大半导体出产厂商不时开辟IGBT的高耐压、大电流、高速、低饱和压 降、高靠得住性、低本钱手艺，首要接纳1um以下建造工艺，研制开辟获得一些新停顿。
