金属-氧化物-半导体(Metal-Oxide-SemIConductor)布局的晶体管简称MOS晶体管，有P型MOS管和N型MOS管之分。MOS管组成的集成电路称为MOS集成电路，而PMOS管和NMOS管配合组成的互补型MOS集成电路即为CMOS集成电路。
由p型衬底和两个高浓度n分散区组成的MOS管叫作n沟道MOS管，该管导通时在两个高浓度n分散区间组成n型导电沟道。n沟道加强型MOS管必须在栅极上施加正向偏压，且只需栅源电压大于阈值电压时才有导电沟道发生的n沟道MOS管。n沟道耗尽型MOS管是指在不加栅压（栅源电压为零）时，就有导电沟道发生的n沟道MOS管。
NMOS集成电路是N沟道MOS电路，NMOS集成电路的输入阻抗很高，根基上不须要接收电流，因此，CMOS与NMOS集成电路毗连时不必斟酌电流的负载题目。NMOS集成电路大多接纳单组正电源供电，并且以5V为多。CMOS集成电路只需选用与NMOS集成电路不异的电源，便可与NMOS集成电路间接毗连。不过，从NMOS到CMOS间接毗连时，因为NMOS输入的高电平低于CMOS集成电路的输入高电平，因此须要利用一个（电位）上拉电阻R，R的取值普通选用2～100KΩ。
在一块搀杂浓度较低的P型硅衬底上，建造两个高搀杂浓度的N+区，并用金属铝引出两个电极，别离作漏极d和源极s。
尔后在半导体外表笼盖一层很薄的二氧化硅(SiO2)绝缘层，在漏——源极间的绝缘层上再装上一个铝电极,作为栅极g。
在衬底上也引出一个电极B，这就组成了一个N沟道加强型MOS管。MOS管的源极和衬底凡是是接在一路的(大大都管子在出厂前已毗连好)。
它的栅极与别的电极间是绝缘的。

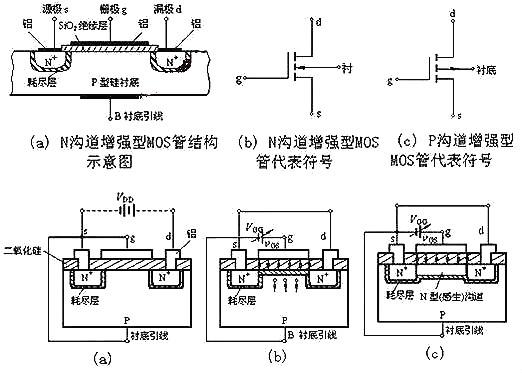

图(a)、(b)别离是它的布局表现图和代表标记。代表标记中的箭头标的目的表现由P(衬底)指向N(沟道)。P沟道加强型MOS管的箭头标的目的与上述相反，如图(c)所示。
（1）vGS对iD及沟道的控建造用
① vGS=0 的环境
从图1(a)能够看出，加强型MOS管的漏极d和源极s之间有两个面对面的PN结。当栅——源电压vGS=0时，即便加上漏——源电压vDS，并且不管vDS的极性若何，总有一个PN结处于反偏状况，漏——源极间不导电沟道，以是这时候候候漏极电流iD≈0。
② vGS>0 的环境
若vGS＞0，则栅极和衬底之间的SiO2绝缘层中便发生一个电场。电场标的目的垂直于半导体外表的由栅极指向衬底的电场。这个电场能排挤空穴而吸收电子。
排挤空穴：使栅极四周的P型衬底中的空穴被排挤，剩下不能挪动的受主离子(负离子)，组成耗尽层。吸收电子：将 P型衬底中的电子（少子）被吸收到衬底外表。
（2）导电沟道的组成：
当vGS数值较小，吸收电子的能力不强时，漏——源极之间仍无导电沟道显现，如图1(b)所示。vGS增添时，吸收到P衬底外表层的电子就增添，当vGS到达某一数值时，这些电子在栅极四周的P衬底外表便组成一个N型薄层，且与两个N+区相连通，在漏——源极间组成N型导电沟道，其导电范例与P衬底相反，故又称为反型层，如图1(c)所示。vGS越大，感化于半导体外表的电场就越强，吸收到P衬底外表的电子就越多，导电沟道越厚，沟道电阻越小。
起头组成沟道时的栅——源极电压称为开启电压，用VT表现。
下面会商的N沟道MOS管在vGS＜VT时，不能组成导电沟道，管子处于停止状况。只需当vGS≥VT时，才有沟道组成。这类必须在vGS≥VT时能力组成导电沟道的MOS管称为加强型MOS管。沟道组成今后，在漏——源极间加上正向电压vDS，就有漏极电流发生。
vDS对iD的影响

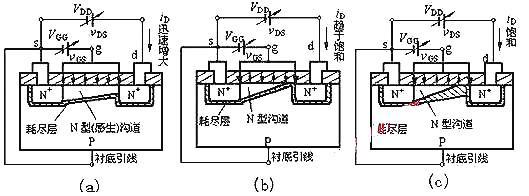

如图(a)所示，当vGS>VT且为一肯定值时，漏——源电压vDS对导电沟道及电流iD的影响与结型场效应管近似。
漏极电流iD沿沟道发生的电压降使沟道内各点与栅极间的电压不再相称，接近源极一端的电压最大，这里沟道最厚，而漏极一端电压最小，其值为VGD=vGS－vDS，因此这里沟道最薄。但当vDS较小（vDS
跟着vDS的增大，接近漏极的沟道愈来愈薄，当vDS增添到使VGD=vGS－vDS=VT(或vDS=vGS－VT)时，沟道在漏极一端显现预夹断，如图2(b)所示。再持续增大vDS，夹断点将向源极标的目的挪动，如图2(c)所示。因为vDS的增添局部几近全数下降在夹断区，故iD几近不随vDS增大而增添，管子进入饱和区，iD几近仅由vGS决议。
（1）特征曲线和电流方程
1）输入特征曲线

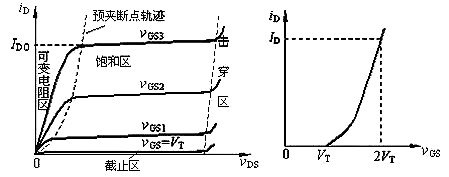

N沟道加强型MOS管的输入特征曲线如图1(a)所示。与结型场效应管一样,其输入特征曲线也可分为可变电阻区、饱和区、停止区和击穿区几局部。
2）转移特征曲线
转移特征曲线如图1(b)所示,因为场效应管作缩小器件利用时是任务在饱和区(恒流区),此时iD几近不随vDS而变更,即差别的vDS所对应的转移特征曲线几近是重合的,以是可用vDS大于某一数值(vDS＞vGS-VT)后的一条转移特征曲线取代饱和区的一切转移特征曲线。
3）iD与vGS的近似干系
与结型场效应管相近似。在饱和区内,iD与vGS的近似干系式为
式中IDO是vGS=2VT时的漏极电流iD。
（2）参数
MOS管的首要参数与结型场效应管根基不异，只是加强型MOS管中不必夹断电压VP ，而用开启电压VT表征管子的特征。
（1）布局：
N沟道耗尽型MOS管与N沟道加强型MOS管根基近似。
（2）区分：
耗尽型MOS管在vGS=0时，漏——源极间已有导电沟道发生，而加强型MOS管要在vGS≥VT时才显现导电沟道。
（3）缘由：

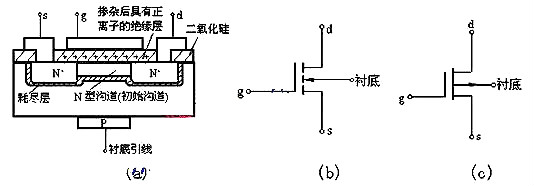

制作N沟道耗尽型MOS管时，在SiO2绝缘层中掺入了大批的碱金属正离子Na+或K+(制作P沟道耗尽型MOS管时掺入负离子)，如图1(a)所示，因此即便vGS=0时，在这些正离子发生的电场感化下，漏——源极间的P型衬底外表也能感到天生N沟道(称为初始沟道)，只需加上正向电压vDS，就有电流iD。
若是加上正的vGS，栅极与N沟道间的电场将在沟道中吸收来更多的电子，沟道加宽，沟道电阻变小，iD增大。反之vGS为负时，沟道中感到的电子削减，沟道变窄，沟道电阻变大，iD减小。当vGS负向增添到某一数值时，导电沟道消逝，iD趋于零，管子停止，故称为耗尽型。沟道消逝时的栅－源电压称为夹断电压，仍用VP表现。与N沟道结型场效应管不异，N沟道耗尽型MOS管的夹断电压VP也为负值，可是，前者只能在vGS<0的环境下任务。尔后者在vGS=0，vGS>0，VP
（4）电流方程：
在饱和区内，耗尽型MOS管的电流方程与结型场效应管的电流方程不异，即：
NMOS逻辑门电路是全数由N沟道MOSFET组成。因为这类器件具备较小的多少尺寸，合适于制作大范围集成电路。另外，因为NMOS集成电路的布局简略，易于利用CAD手艺停止设想。与CMOS电路近似,NMOS电路中不利用难于制作的电阻 。NMOS反相器是全部NMO逻辑门电路的根基构件，它的任务管经常使用加强型器件，而负载管能够是加强型也能够是耗尽型。现以加强型器件作为负载管的NMOS反相器为例来申明它的任务道理。
上图是表现NMOS反相器的道理电路，此中T1为任务管，T2为负载管，两者均属加强型器件。若T1和T2在统一工艺进程中制成，它们必将具备不异的开启电压VT。从图中可见，负载管T2的栅极与漏极同接电源VDD，因此T2老是任务在它的恒流区,处于导通状况。当输入vI为高电压(跨越管子的开启电压VT)时，T1导通，输入vO;为低电压。输入低电压的值，由T1，T2两管导通时所显现的电阻值之比决议。凡是T1的跨导gm1弘远于T2管的跨导gm2，以保障输入低电压值在+1V摆布。当输入电压vI为低电压(低于管子的开启电压VT)时，T1停止，输入vO为高电压。因为T2管老是处于导通状况，因此输入高电压值约为(VDD—VT)。
凡是gm1在100～200
之间,而gm2约为5～15
。T1导通时的等效电阻Rds1约为3～10kΩ，而T2的Rds2约在100～200kΩ之间。负载管导通电阻是随任务电流而变更的非线性电阻。
在NMOS反相器的根本上，能够制成NMOS门电路。下图即为NMOS或非门电路。只需输入A，B中任一个为高电平，与它对应的MOSFET导通时，输入为低电平;仅当A、B全为低电日常平凡，一切任务管都停止时，输入才为高电平。可见电路具备或非功效，即
或非门的任务管都是并联的，增添管子的个数，输入低电平根基不变，在全体电路设想中较为便利，因此NMOS门电路因此或非门为根本的。这类门电路不像TTL或CMOS电路作成小范围的单个芯片 ，首要用于大范围集成电路。

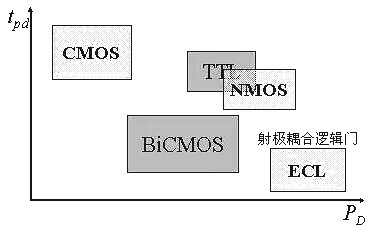

以上会商和阐发了各类逻辑门电路的布局、任务道理和机能，为便于比拟，现用它们的首要手艺参数传输提早时候Tpd和功耗PD综合描写各类逻辑门电路的机能，如图所示。
