快规复二极管（简称FRD）是一种具备开关特色好、反向规复时候短特色的半导体二极管，首要操纵于开关电源、PWM脉宽调制器、变频器等电子电路中，作为高频整流二极管、续流二极管或阻尼二极管操纵。快规复二极管的外部规划与通俗PN结二极管差别，它属于PIN结型二极管，即在P型硅资料与N型硅资料中间增添了基区I，组成PIN硅片。因基区很薄，反向规复电荷很小，以是快规复二极管的反向规复时候较短，正向压降较低，反向击穿电压（耐压值）较高。

上面例举的是用于高耐压、高电流的二极管，但根据其特色、特色、制作工艺可停止以下分类。此时，对二极管根基的操纵前提而言，特色和机能已优化。

整流二极管的特色

在这里，将整流二极管分为以下4类：通用整流用、通用开关用、肖特基势垒二极管、疾速规复二极管4品种型，特色汇总于下表。

通用型通俗用于整流，首要目标是将交换整流为直流。桥式二极管是整流用的二极管组合。别的，用于有意中电源或电池反接时，掩护用于避免过电流流过。正向电压VF因任务电流而异，1V摆布为规范。这是硅PN结二极管的通俗VF。反向规复时候trr是以50Hz/60Hz的商用电源的整流为前提，以不是出格快的为规范。

开关型，用处如其字面所示，首要用于电源的切换。VF规范与通用型不异。由于以开关用处为目标，以是trr比通用型更快。可是，还达不到肖特基势垒二极管或疾速规复二极管的速率，其开关特色仅定位于比通用型快。

肖特基势垒二极管（SBD）不是PN结，而是操纵金属和半导体如N型硅的构成肖特基势垒（Barrier）。与PN结二极管比拟，肖特基势垒二极管（SBD）具备VF更低，开关特色更快的特色。可是，其反向泄电流IR较大，在某些前提下会致使热失控，务请注重。即便流经高达诸如10A的大电流，VF值也约莫为0.8V；若是流经几A的电流，VF值约莫为0.5V。是以，其典范用处便是用于寻求高效的DC/DC转换器或AC/DC转换器的二次侧。

疾速规复二极管（FRD）虽是PN结二极管，但倒是trr得以大幅改良的高速二极管。此时，SBD的耐压（反向电流VR）在200V以下，但FRD能到达800V高耐压。可是，通俗而言，其VF比通用型高，若是是高耐压大电流规格，规范值约莫为2V，但最近几年来，VF值降落的型号也有增添。因其高耐压和高速性，以是多用于AC/DC转换器或逆变器电路。

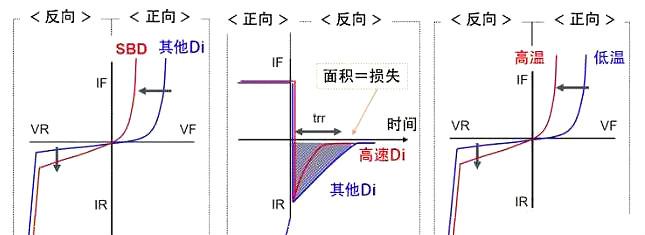

下图是上述内容的图解。此时，并非仅限于上述四品种型，同时也表现了Si二极管的根基温度特色。

再反复一遍，左图表现SBD与其余三种二极管比拟，VF较低，IR较大。

中间图是将SBD与FRD以外的两种二极管比拟，其trr快良多，trr间活动的正向电流IR越大，消耗越大。

Si二极管的根基温度特色，低温状况时，VF下降，IR增添。

概述副边整流二极管的尖峰

开关电源发生噪声的首要部位是功率变更和输入整流滤波电路。包含开关管，整流管，变压器，另有输入扼流线圈，等。

不接纳任何办法时输入电压的峰值能够是输入基波的很多多少倍。呈现在开关脉冲的回升沿和降落沿。即开关管的导通和停止，凡是导通时尖峰更大一些。

整流二极管的尖峰按捺的10种体例！

前沿尖峰的一些按捺体例

1、选用软规复特色的肖特基二极管，或接纳在整流管前串连电感的体例比拟有用，或在开关管整流管的磁珠。磁芯资料选用对高频振荡呈高阻抗衰减特色的铁氧体资料，等。

2、在二次侧接入RC接收回路可进一步减小前沿尖峰的幅值，降落二极管规复进程中的振荡频次。

3、多个整流二极管并联；恰当增大整流二极管的电流容量，可绝对减小反向规复时的关断时候，限定反向短路电流的数值，可按捺电流尖峰和降落导通消耗。

4、尽能够使元件规划走线公道 ，减小大电流回路的面积，对EMI的按捺也比拟有用。

后沿尖峰的按捺体例

5、选用开关速率快的整流二极管

6、选用高导磁率的磁芯，变压器设想时激磁电流尽能够小

7、选用高磁通密度的资料，确保在卑劣情况下变压器不会饱和。可取B值为饱和值的一半或1/3

8、选用闭合磁路的罐形或PQ磁芯减小漏磁。

9、高频变压器绕制尽能够减小漏感。接纳夹心绕法或三武功绕法。绕线尽能够平均散布在骨架上。选用漆包线时要斟酌到趋肤效应。

10、在开关管的D-S之间并联RC接收回路。
