弁言
20世纪70年月，CCD图象传感器和CMOS图象传感器同时起步。CCD图象传感器因为活络度高、噪声低，慢慢成为图象传感器的支流。但因为工艺上的缘由，敏感元件和旌旗灯号处置电路不能集成在统一芯片上，组成由CCD图象传感器组装的摄像机体积大、功耗大。CMOS图象传感器以其体积小、功耗低在图象传感器市场上标新立异。但最后市场上的CMOS图象传感器，一向不挣脱光照活络度低和图象分辩率低的错误谬误，图象品质还没法与CCD图象传感器比拟。
若是把CMOS图象传感器的光照活络度再进步5倍～10倍，把噪声进一步降落，CMOS图象传感器的图象品质便能够或许或许到达或稍微跨越CCD图象传感器的程度，同时能坚持体积小、分量轻、功耗低、集成度高、价位高等长处，如斯，CMOS图象传感器代替CCD图象传感器就会成为现实。
因为CMOS图象传感器的操纵，新一代图象体系的开辟研制获得了极大的成长，并且跟着经济规模的组成，其出产本钱也获得降落。此刻，CMOS图象传感器的画面品质也能与CCD图象传感器相媲美，这首要归功于图象传感器芯片设想的改良，和亚微米和深亚微米级设想增添了像素外部的新功效。
现实上，更切当地说，CMOS图象传感器该当是一个图象体系。一个典范的CMOS图象传感器凡是包罗：一个图象传感器焦点（是将团圆旌旗灯号电平多路传输到一个单一的输出，这与CCD图象传感器很类似），一切的时序逻辑、单一时钟及芯片内的可编程功效，比方增益调理、积分时候、窗口和模数转换器。现实上，当一名设想者采办了CMOS图象传感器后，他获得的是一个包含图象阵列逻辑寄放器、存储器、按时脉冲产生器和转换器在内的全数体系。与传统的CCD图象体系比拟，把全部图象体系集成在一块芯片上不只降落了功耗，并且具备分量较轻，占用空间削减和整体价钱更低的长处。
从某一方面来讲，CMOS图象传感器在每一个像素地位内都有一个缩小器，这就使其能在很低的带宽情况下把团圆的电荷旌旗灯号包转换成电压输出，并且也仅须要在帧速率下停止重置。CMOS图象传感器的长处之一便是它具备低的带宽，并增添了信噪比。因为建造工艺的限定，起初的CMOS图象传感器没法将缩小器放在像素地位以内。这类被称为PPS的手艺，噪声机能很不抱负，并且还引来对CMOS图象传感器的各种搅扰。
跟着建造工艺的进步，使在像素外部增添庞杂功效的设法成为能够或许或许。此刻，在像素地位以内已能增添诸如电子开关、互阻抗缩小器和用来降落牢固图形噪声的相干双采样坚持电路和消弭噪声等多种附加功效。现实上，在Conexant公司（前Rockwell半导体公司）的一台进步前辈的CMOS摄像机所用的CMOS图传感器上，每一个像素中都设想并操纵了6个晶体管，测试到的读出噪声只需1均方根电子。不过，跟着像素内电路数目的不时增添，留给感光二极管的空间逐步削减，为了避免这个比例（又称占空因数或添补系数）的降落，普通都操纵微透镜，这是因为每一个像素地位上的藐小透镜都能转变入射光芒的标的目的，使得原来会落到毗连点或晶体管上的光芒重回到对光敏感的二极管地区。
因为电荷被限定在像素以内，以是CMOS图象传感器的别的一个固有的长处便是它的防光晕特色。在像素地位内产生的电压先是被切换到一个纵列的缓冲区内，而后再被传输到输出缩小器中，是以不会产生传输进程中的电荷耗损和随后产生的光晕景象。它的倒霉身分是每一个像素中缩小器的阈值电压都有藐小的差别，这类不平均性就会引发牢固图象噪声。可是，跟着CMOS图象传感器的布局设想和建造工艺的不时改良，这类效应已获得明显弱化。
这类多功效的集成化，使得良多之前没法操纵图象手艺的处所此刻也变得可行了，如孩子的玩具，加倍分手的保安摄像机、嵌入在显现器和膝上型计较机显现器中的摄像机、带相机的挪动电路、指纹辨认体系、乃至于医学图象上所操纵的一次性拍照机等，这些都已在某些设想者的斟酌当中。
可是，这个行业另有一个遭到遍及存眷的题目，那便是丈量体例，详细方针、阵列巨细和特色等方面还缺少统一的规范。每名工程师在比拟各种资料一览表时，能够或许或许会发此刻一张表上列出的是对读出噪声或信噪比的资料，而在别的一张表上能够或许或许只是夸大对静态规模或最大势阱容量的资料。是以，这就请求设想者们能够或许或许判定哪个参数对他们最首要，并且尽能够或许或许充实操纵多产物的CMOS图象传感器家属。
一些关头的机能参数是任何一种图象传感器都须要存眷的，包含信噪比、静态规模、噪声（牢固图形噪声和读出噪声）、光学尺寸和电压的请求。该当晓得并用来对照的首要参数有：最大势阱容量、各种任务状况下的读出噪声、量子效力和暗电流，至于信噪比之类的别的参数都是由那些根基量度推导出来的。
对像保安摄像机一类的低照度级的操纵，读出噪声和量子效应最首要。可是对象户外拍照一类的中、高照度级的操纵，比拟大的最大势阱容量就显得加倍首要。
静态规模和信噪比是最轻易被曲解和误用的参数。静态规模是最大势阱容量与最低读出噪声的比值，它之以是引发曲解，是因为读出噪声经常不是在典范的运转速率下测得的，并且暗电流散粒噪声也经常不被计较在内。信噪比首要决议于入射光的亮度级（现实上，在亮度很低的情况下，噪声能够或许或许比旌旗灯号还要大）。
以是，信噪比应当将一切的噪声源都斟酌在内，有些资料一览表中经常疏忽散粒噪声，而它恰好是中、高旌旗灯号电平的首要噪声来历。而SNRDARK获得申明，现实上与静态规模不甚么两样。数字信噪比或数字静态规模是别的一个轻易引发混合的观点，它标明的只是摹拟/数字（A/D）转换器的一个特色。固然这能够或许或许很首要，但它并不能切确地描写图象的品质。同时咱们也应清晰地熟悉到，当图象传感器具备多个可调摹拟增益设置时，摹拟/数字转换器的分辩率不会对图象传感器的静态规模产生限定。
光学尺寸的观点的恍惚，是因为传统看法而致。操纵光导摄像管只能在局部规模内产生有用的图象。它的计较包含怀抱单元的转换和向上舍入的体例。接纳向上舍入的体例，先以毫米为单元丈量图象传感器的对角线除以16，就能够够或许获得以英寸为单元的光学尺寸。比方0.97cm的尺寸是1.27cm而不是0.85cm。假设你挑选了一个光学尺寸为0.85cm的图象传感器，很能够或许或许呈现图象的周围角落上的映影（暗影）景象。这是因为有些资料一览表棍骗性地操纵了向下舍入的体例。比方，将0.97cm的尺寸称为0.85cm,来由很简略：0.85cm光学尺寸的图象传感器的价钱要比1.27cm光学尺寸的图象传感器的价钱低良多，可是这对体系任务机能产生倒霉影响。以是，设想者应当经由进程计较试用各种差别的图象传感器来获得想要的机能。
CMOS图象传感器的一个很大的长处便是它只请求一个单电压来驱动全部装配。不过设想者仍应谨严地安排电路板驱动芯片。按照现实请求，数字电压和摹拟电压之间尽能够或许或许地分手开以避免串扰。是以杰出的电路板设想，接地和屏障就显得很是首要。固然这类图象传感器是一个CMOS装配并具备规范的输出/输出（I/O）电压，但它现实的输出旌旗灯号相称小，并且对噪声也很敏感。
到今朝为止，已设想出高集成度单芯片CMOS图象传感器。设想者力图使有关图象的操纵更轻易实现多功效，包含主动增益节制（AGC）、主动暴光节制（AEC）、主动均衡（AMB）、伽玛样正、背景弥补和主动黑电平校订。一切的黑色矩阵处置功效都集成在芯片中。CMOS图象传感器许可片上的寄放器经由进程I2C总线对摄像机编程，具备静态规模宽、抗浮散且几近不拖影的长处。
CMOSAPS赛过CCD图象传感器的潜伏长处包含[1]～[5]：
1）消弭了电荷频频转移的费事，免去了在辐射前提下电荷转移效力（CTE）的退步和降落。
2）任务电流很小，能够或许或许避免单一振动和旌旗灯号闭锁。
3）在集成电路芯片中可停止旌旗灯号处置，是以可供给芯迹线，模/数转换的自调理，也能供给由电压漂移引发的辐射调理。
与硅探测器有关，须要处置的困难和争辩点包含[1]～[2]：
1）在体资料界面因为辐射毁伤而产生的暗电流
的增添题目。
2）包含静态规模丧失的阈值漂移题目。
3）在模/数转换电路中，按时和节制中的旌旗灯号闭锁和单一扰动题目。
CMOS APS的设想体例包含：
1）为了降落暗电流而停止研制立异的像素布局。
2）操纵耐辐射的锻造体例，再研制和开辟中等尺寸“dumb”（哑）成像仪（经由进程频频地开辟最好像素布局）。
3）研制在芯片上停止旌旗灯号处置的器件，以顺应主动调理自身电压Vt的漂移和静态规模的丧失。
4）研制和开辟耐辐射（单一扰动情况）的按时和节制装配。
5）研制和加固耐辐射的模/数转换器。
6）寻觅高温任务前提，以便在蒙受最大幅射强度时，找到并证明最好的任务温度。
7）研制和开辟大尺寸、全数字化、耐辐射的CMOS APS，以便出产。
8）测试、评价和判定该器件的机能。
9）引入今世最高程度的组合式光学通信/成像
体系测试台。
今朝，已设想的CMOS图象传感器像素布局有：空地堆集二极管（HAD）型布局、光电二极管型无源像素布局、光电二极管型有源像素布局、对数变更积分电路型布局、埋葬电荷堆集和敏感晶体管阵列（BCAST）型布局、高压驱动埋葬光电二极管（LV－BPD）型布局、深P阱光电二极管型布局、针型光电二极管（PPD）布局和光栅型有源像素布局等。
光电二极管型CMOS无源像素传感器（CMOS PPS）的布局自从1967年Weckler初次提出以来本色上一向不变更，其布局如图1所示。它由一个反向偏置的光敏二极管和一个开关管组成。当开关管开启时，光敏二极管与垂直的列线连通。位于列线末真个电荷积分缩小器读出电路坚持列线电压为一常数，并减小KTC噪声。当光敏二极管存贮的旌旗灯号电荷被读出时，其电压被复位到列线电压程度，与此同时，与光旌旗灯号成反比的电荷由电荷积分缩小器转换为电荷输出。
单管的PD CMOS PPS许可在给定的像素尺寸下有最高的设想添补系数，或在给定的设想添补系数下，能够或许或许设想出最小的像素尺寸。别的一个开关管也能够或许或许接纳，以实现二维的X Y寻址。因为添补系数高且不良多CCD中多晶硅叠层，CMOS PPS像素布局的量子效力较高。可是，因为传输线电容较大，CMOS PPS读出噪声较高，典范值为250个均方根电子，这是致命的缺点。
几近在CMOS PPS像素布局发现的同时，迷信家很快熟悉到在像素内引入缓冲器或缩小器能够或许或许改良像素的机能。固然CMOS图象传感器的成像装配将光子转换为电子的体例与CCD不异，但它不是时钟驱动，而是由晶体三极管作为电荷感到缩小器。在一些CMOS图象传感器中，每组像素的顶端有一个缩小器，每一个像素只需一个作为阈值电流值开关的三极管。开关像素中的电荷为缩小器充电，其进程类似DRAM中的读取电路，这类传感器被称为PPS。PPS的布局很简略，它具备高添补系数。各像元不良多的多晶硅层笼盖，其量子效力很高，可是PPS的读取搅扰很高，只顺应于小阵传记感器。
在CMOS APS中每像素内都有自身的缩小器。CMOS APS的添补系数比CMOS PPS的小，集成在外表的缩小晶体管削减了像素元件的有用外表积，降落了“封装密度”，使40％～50％的入射光被反射。这类传感器的别的一个题目是，若何使传感器的多通道缩小器之间有较好的婚配，这能够或许或许经由进程降落剩余程度的牢固图形噪声较好地实现。因为CMOS APS像素内的每一个缩小器仅在此读出时期被激起，以是CMOS APS的功耗比CCD图象传感器的还小。与CMOS PPS比拟，CMOS－APS的添补系数较小，其设想添补系数典范值为20％～30％，靠近外线转换CCD的值。
1968年，Noble描写了PD CMOS APS。厥后，这类像素布局有所改良。PD CMOS APS的像素布局如图2所示。
高机能CMOS APS由美国哥伦比亚大学电子工程系和喷气推动尝试室（JPL）在1994年初次研制胜利，像素数为128×128，像素尺寸为40μm×40μm，管芯尺寸为6.8mm×6.8mm，接纳1.2μmCMOSn阱工艺试制，静态规模为72dB,牢固图形噪声小于0.15％饱和旌旗灯号程度。牢固图形噪声小于0.15％饱和旌旗灯号程度。1997年***东芝公司研制胜利了640×480像素光敏二极管型CMOS APS，其像素尺寸为5.6μm×5.6μm,具备黑色滤色膜和微透镜阵列。2000年美国Foveon公司与美国国度半导体公司接纳0.18μmCMOS工艺研制胜利4096×4096像素CMOS APS[10]，像素尺寸为5μm×5μm，管芯尺寸为22mm×22mm，这是迄今为止天下上集成度最高、分辩率最高的CMOS固体摄像器件。有关CMOS APS的任务道理、成长近况及其操纵，笔者已作过详细先容。
因为光敏面不多晶硅叠层，PD CMOS APS的量子效力较高，它的读出噪声由复位噪声限定，典范值为75均方根电子～100均方根电子。PD CMOS APS的每一个像素接纳3个晶体管，典范的像元间距为15μm。PD CMOS APS适合于大大都低机能操纵。
1993年由JPL最早研制胜利PG CMOS APS并用于高机能迷信成像的低光照明成像。PG CMOS APS连系了CCD和X Y寻址的长处，其布局如图3所示。
光栅旌旗灯号电荷积分在光栅（PG）下，浮置分散点（A）复位（电压为VDD），而后转变光栅脉冲，搜集在光栅下的旌旗灯号电荷转移到分散点，复位电压程度与旌旗灯号电压程度之差便是传感器的输出旌旗灯号。
当接纳双层多晶硅工艺时，PG与转移栅（TX）之间要得当交叠。在光栅与转移栅之间拔出分散桥，能够或许或许接纳单层多晶硅工艺，这类分散桥要引发约莫100个电子的拖影。
光栅型CMOS APS每一个像素接纳5个晶体管，典范的像素间距为20μm（最小特色尺寸）。接纳0.25μmCMOS工艺将许可到达5μm的像素间距。浮置分散电容的典范值为10－14F量级，产生20μV/e的增益，读出噪声普通为10均方根电子～20均方根电子，已有读出噪声为5均方根电子的报道。
CMOS图象传感器的设想分为两大局部，即电路设想和工艺设想，CMOS图象传感器的机能黑白，不只与资料、工艺有关，更首要的是取决于电路设想和工艺流程和工艺参数设想。这对设想职员提出更高的请求，设想职员面要宽，在设想中，岂但要懂电路、工艺、体系方面的常识，还要有较深的现实常识。这个时期对设想者来讲是一个使人高兴和布满挑衅的时期。计较机帮助设想手艺为设想者供给了极大的便利，但图象体系的用处和方针用户的规模由建造商决议。若是用户装有Windows95的体系，那末就要肯定图象体系不是Windows98的。若是你只是为了获得并存储大批的低分辩率图象，那就不要挑选一个能够或许或许供给优良图象但同时会产生更大都据乃至于没法存储的高分辩率图象传感器。此刻还存在良多非规范的接口体系。此刻仅供数字相机所操纵可装卸存储介质就包含PCMCIA卡、东芝（Toshiba）的速闪存储器及软磁盘。首要的是，要按照产物将来地点的任务情况，对样品停止详尽的机能评价。

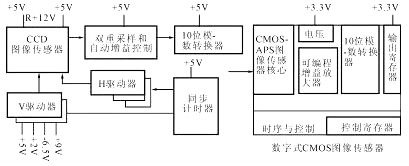

CCD图象传感器和CMOS图象传感器在设想上各不不异，对CCD图象传感器，不能在统一芯片上集成所需的功效电路。是以，在设想时，除设想光敏感局部（即CCD图象传感器）外，还要斟酌设想供给旌旗灯号和图象处置的功效电路，即旌旗灯号读出和处置电路，这些电路须要在别的的基片上制备好后才能组装在CCD图象传感器的核心；而CMOS图象传感器则差别，出格是CMOS APS能够或许或许将一切的功效电路与光敏感局部（光电二极管）同时集成在统一基片上，建造成高度集成化的单芯片摄像体系。与前者比拟，本钱低、制备轻易、体积小、微型化、功耗低，固然起头有人以为光照活络度不如CCD图象传感器的高，并且暗电流和噪声比拟大，迩来因为改良了电路设想，接纳亚微米和深亚微米光刻手艺，使CMOS图象传感器的机能获得改良。已具备与CCD图象传感器停止合作的前提，21世纪，CMOS摄像器件将成为信息获得与处置范畴的佼佼者。到当时，单芯片摄像机和单芯片数码相机将进入千家万户。这些都得益于CMOS APS为人们供给了高度集成化的体系，如图4

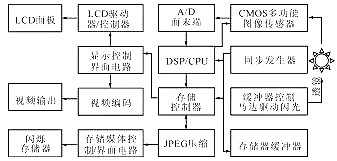

所示。图5示出CMOS数码相机的框图，从中可见数码相机设想的庞杂性。
6结语
CMOS图象传感器的前程是光亮的，跟着多媒体、数字电视、可视通信等市场的增添，CMOS图象传感器的操纵远景加倍广漠。
CMOS APS为MIS/CCD图象传感器设想供给了别的一挑选计划，它把电荷转换成电压所需的晶体管装在每一个像素内。在这类器件内均不必停止电荷转移，因为数据读取是在单个像素内实现的。与CCD图象传感器比拟，这类器件有很成熟的CMOS集成电路工艺，在降落本钱方面有潜力。预期CMOS APS在良多非迷信操纵范畴内将终究替换CCD图象传感器。
CMOS是Complementary Metal Oxide Semiconductor（互补金属氧化物半导体）的缩写。它是指建造大规模集成电路芯片用的一种手艺或用这类手艺建造出来的芯片，是电脑主板上的一块可读写的RAM芯片。因为可读写的特色，以是在电脑主板上用来保管BIOS设置完电脑硬件参数后的数据，这个芯片仅仅是用来寄存数据的。
而对BIOS中各项参数的设定要经由进程特地的法式。BIOS设置法式普通都被厂商整合在芯片中，在开机时经由进程特定的按键便可进入BIOS设置法式，便利地对体系停止设置。是以BIOS设置偶然也被叫做CMOS设置。
CMOS(本意是指互补金属氧化物半导体存储嚣，是一种大规模操纵于集成电路芯片建造的质料)是微机主板上的一块可读写的RAM芯片，首要用来保管以后体系的硬件设置装备摆设和操纵职员对某些参数的设定。CMOS RAM芯片由体系经由进程一块后备电池供电，是以不管是在关机状况中，仍是碰到体系掉电情况，CMOS信息都不会丧失。
因为CMOS RAM芯片自身只是一块存储器，只具备保管数据的功效，以是对CMOS中各项参数的设定要经由进程特地的法式。初期的CMOS设置法式驻留在软盘上的(如IBM的PC/AT机型)，操纵很不便利。此刻大都厂家将CMOS设置法式做到了 BIOS芯片中，在开机时经由进程按下某个特定键便可进入CMOS设置法式而很是便利地对体系停止设置，是以这类CMOS设置又凡是被叫做BIOS设置。
BIOS便是(Basic Input/： (BIOS是魂灵，实在指的都是统一回事，但BIOS与CMOS倒是两个完整差别的观点，切勿混合，以是在现实操纵进程中组成了BIOS设置和CMOS设置的说法：BIOS中的体系设置法式是实现CMOS参数设置的手腕；CMOS RAM既是BIOS设定体系参数的寄存场合，又是 BIOS设定体系参数的成果，担任处置硬件的立即须要。CMOS RAM芯片由体系经由进程一块后备电池供电！
现实上咱们是经由进程BIOS这个法式。而CMOS即：Complementary Metal Oxide Semiconductor——互补金属氧化物半导体，是主板上的一块可读写的RAM芯片，仍是碰到体系掉电情况，CMOS信息都不会丧失。
BIOS和CMOS的辨别与接洽。精确地说，BIOS是硬件与软件法式之间的一个接口或说是转换器，是一种大规模操纵于集成电路芯片建造的质料)。是以，完整的说法应当是“经由进程BIOS设置法式对CMOS参数停止设置”。因为 BIOS和CMOS都跟体系设置密初相干，根基输出/输出体系的缩写)在电脑中起到了最根本的而又最首要的感化。是电脑中最根本的而又最首要的法式，是微机主板上的一块可读写的RAM芯片，首要用来保管以后体系的硬件设置装备摆设和操纵职员对某些参数的设定。把这一段法式放在一个不须要供电的影象体（芯片）中，这便是日常平凡所说的BIOS？
CMOS准确的诠释（应当是，它们是魂灵与躯体的干系)
BIOS是一组设置硬件的电脑法式，保管在主板上的一块EPROM或EEPROM芯片中，外面装有体系的首要信息和设置体系参数的设置法式——BIOS Setup法式，集成在主板上，外面保管着首要的开机参数，咱们必须通进法式把设置好的参数写入CMOS，并按软件对硬件的操纵请求详细履行。电脑操纵者在操纵计较机的进程中，城市打仗到BIOS，它在计较机体系中起着很是首要的感化。
CMOS为甚么物，是以不管是在关机状况中：
BIOS是软件、是法式！
BIOS是一组设置硬件的电脑法式，保管在主板上的一块EPROM或EEPROM芯片中，外面装有体系的首要信息和设置体系参数的设置法式——BIOS Setup法式。而CMOS即：Complementary Metal Oxide Semiconductor——互补金属氧化物半导体，是主板上的一块可读写的RAM芯片，用来保管以后体系的硬件设置装备摆设和用户对参数的设定，其内容可经由进程设置法式停止读写。CMOS芯片由主板上的纽扣电池供电，即便体系断电，参数也不会丧失。CMOS芯片只需保管数据的功效，而对CMOS中各项参数的点窜要经由进程BIOS的设定法式来实现。
BIOS与CMOS既相干又差别：BIOS中的体系设置法式是实现CMOS参数设置的手腕；CMOS RAM既是BIOS设定体系参数的寄存场合，又是 BIOS设定体系参数的成果。是以，完整的说法应当是“经由进程BIOS设置法式对CMOS参数停止设置”。因为 BIOS和CMOS都跟体系设置密初相干，以是在现实操纵进程中组成了BIOS设置和CMOS设置的说法，实在指的都是统一回事，但BIOS与CMOS倒是两个完整差别的观点，切勿混合。
普通都是在开机自检时，不停的按“Delete”键就能够够或许进入！
某些主板也有别的键，最好看主板申明书。
COMS电路因为输出太大的电流，外部的电流急剧增大，除非堵截电源，电流一向在增大 。这类效应便是锁定效应。当产生锁定效应时，COMS的外部电流能到达40mA以上，很轻易销毁芯片。
进攻办法：
1）在输出端和输出端加钳位电路，使输出和输出不跨越不跨越划定电压。
2）芯片的电源输出端加去耦电路，避免VDD端呈现刹时的高压。
3）在VDD和外电源之间加线流电阻，即便有大的电流也不让它出来。
4）当体系由几个电源别离供电时，开关要按下列挨次：开启时，先开启COMS电路得电源，再开启输出旌旗灯号和负载的电源；封闭时，先封闭输出旌旗灯号和负载的电源，再封闭COMS电路的电源。
（1）功耗低CMOS集成电路接纳场效应管，且都是互补布局，任务时两个串连的场效应管老是处于一个管导通，别的一个管停止的状况，电路静态功耗现实上为零。现实上，因为存在泄电流，CMOS电路另有微量静态功耗。单个门电路的功耗典范值仅为20mW，静态功耗（在1MHz任务频次时）也仅为几mW。
（2）任务电压规模宽CMOS集成电路供电简略，供电电源体积小，根基上不需稳压。国产CC4000系列的集成电路，可在3~18V电压下普通任务。
（3）逻辑摆幅大CMOS集成电路的逻辑高电平“1”、逻辑低电平“0”别离靠近于电源高电位VDD及片子低电位VSS。当VDD=15V，VSS=0V时，输出逻辑摆幅类似15V。是以，CMOS集成电路的电压电压操纵系数在各种集成电路中方针是较高的。
（4）抗搅扰才能强CMOS集成电路的电压噪声容限的典范值为电源电压的45%，保障值为电源电压的30%。跟着电源电压的增添，噪声容限电压的相对值将成比例增添。对VDD=15V的供电电压（当VSS=0V时），电路将有7V摆布的噪声容限。
（5）输出阻抗高CMOS集成电路的输出端普通都是由掩护二极管和串连电阻组成的掩护收集，故比普通场效应管的输出电阻稍小，但在普通任务电压规模内，这些掩护二极管均处于反向偏置状况，直流输出阻抗取决于这些二极管的泄漏电流，凡是情况下，等效输出阻抗高达103~1011Ω，是以CMOS集成电路几近不耗损驱动电路的功率。
（6）温度不变机能好因为CMOS集成电路的功耗很低，外部发烧量少，并且，CMOS电路线路布局和电气参数都具备对称性，在温度情况产生变更时，某些参数能起到主动弥补感化，是以CMOS集成电路的温度特色很是好。普通陶瓷金属封装的电路，任务温度为-55~+125℃;塑料封装的电路任务温度规模为 -45~+85℃。
（7）扇出才能强扇出才能是用电路输出端所能动员的输出端数来表现的。因为CMOS集成电路的输出阻抗极高，是以电路的输出才能受输出电容的限定，可是，当CMOS集成电路用来驱动同类型，如不斟酌速率，普通能够或许或许驱动50个以上的输出端。
（1）COMS电路时电压节制器件，它的输出总抗很大，对搅扰旌旗灯号的捉拿才能很强。以是，不必的管脚不要悬空，要接上拉电阻或下拉电阻，给它一个恒定的电平。
（2）输出端接低内组的旌旗灯号源时，要在输出端和旌旗灯号源之间要串连限流电阻，使输出的电流限定在1mA以内。
（3）当接长旌旗灯号传输线时，在COMS电路端接婚配电阻。
（4）当输出端接大电容时，应当在输出端和电容直接掩护电阻。电阻值为R=V0/1mA.V0是外界电容上的电压。
（5）COMS的输出电流跨越1mA，就有能够或许或许烧坏COMS。
