场效应晶体管（FieldEffectTransistorFET）是操纵电场来节制固体资料导机电能的有源器件。因为其所具备体积小、分量轻、功耗低、热不变性好、无二次击穿景象和宁静任务地区宽等长处，现已成为微电子行业中的首要元件之一。

今朝无机场效应晶体管已靠近小型化的天然极限，并且价钱较高，在制备大外表积器件时还存在诸多题目。是以，人们天然地想到操纵无机资料作为FET的活性资料。自1986年报道第一个无机场效应晶体管（OFET）以来，OFET研讨获得疾速成长，并获得严重冲破。

无机场效应晶体管是甚么-根基布局

传统的无机场效应晶体管的首要包含底栅和栅两种布局，此中底栅和顶栅布局又别离包含顶打仗和底打仗两种布局，如图1所示。

图1典范的OFET布局

OFET普通接纳栅极置底的底栅布局，即图1（a）、（b）所示的两种布局，它们别离是底栅-顶打仗布局和底栅-底打仗布局。两者最大的区分便是无机层是在镀电极之前（a顶打仗）仍是以后（b底打仗）。顶打仗布局的源、泄电极阔别衬底，无机半导体层和绝缘层间接相连，在建造的进程中能够接纳对绝缘层的润色转变半导体的成膜布局和描摹，从而进步器件的载流子迁徙率。同时该布局中半导体层受栅极电场影响的面积大于源、泄电极在底部的器件布局，是以具备较高的载流子迁徙率。底打仗型OFET的首要特色是无机半导体层蒸镀于源、泄电极之上，且源、泄电极在底部的器件布局能够经由进程光刻体例一次性制备栅极和源、泄电极，在工艺制备上能够完成简化。并且对无机传感器来讲，须要半导体层无笼盖地裸露在测试情况中，此时操纵底布局就有较大的上风。而底打仗因为半导体层与金属电极之间有较大的打仗电阻，致使载流子注入效力下降从而影响到其机能。今朝这方面错误谬误也有改良，如操纵镀上聚乙撑二氧噻吩和聚苯乙烯磺酸款（PEDOT：PSS）资料的金电极能够削减与无机半导体并五苯资料之间的打仗电阻。两者之间载流子注入的阻力由0.85eV间接降到0.14eV，致使场迁徙率从0.031cm2/（V·s）增添到0.218cm2/（V·s）。

图1（c），（d）为顶栅布局，即起首在衬底上建造无机半导体层，而后建造源、泄电极，随后再建造绝缘层，最初在绝缘层下面建造栅极。这两种栅极位于最顶部的顶栅布局在文献报道中并不是良多。

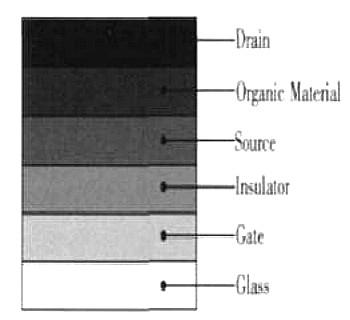

图2是垂直沟道OFET布局，是以延长沟道长度为目标的一类新型场效应晶体管。它以半导体层为沟道长度，顺次蒸镀漏-源-珊电极，经由进程转变栅电压来节制源、泄电极的电流变更。

图2垂直沟道OFET布局

这类布局的首要特色是：沟道长度由微米量级下降至纳米量级，极大的进步了器件的任务电流，下降了器件的开启电压。这类晶体管的缺乏的地方在于漏-源-栅极在统一竖直面内，相互间寄生电容的存在使得零点电流发生漂移，普通经由进程放电处置后能够防止这类景象。

无机场效应晶体管是甚么-任务道理

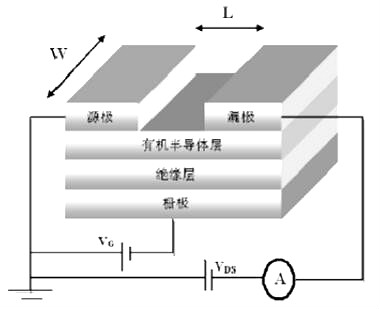

无机场效应晶体管是一种基于无机半导体的有源器件，源极1导电沟道中注入电荷，漏极搜集从导电沟道中流出的电荷，栅极引诱无机半导体与绝缘层界面发生电荷构成导电沟道。全部无机场效应晶体管能够看作是一个电容器，栅极是电容器的一个极板，位于源泄电极之间的导电沟道是电容器的别的一极板，而夹在中间的栅绝缘层相称于电容器的绝缘板。比方，在底栅顶打仗无机场效应晶体管中，当栅压和源泄电压均为零的时辰，器件处于封闭状况。外加必然的栅压（Vg），无机半导体层和绝缘层界面引诱发生电荷，在源泄电压为零时，电荷平均的散布在沟道中，施加--定的源泄电压（Vsp），感到电荷到场导电。经由进程调理栅压的巨细转变电容器电场强度，调理导电沟道中电荷密度，转变导电沟道的宽窄从而节制电流的巨细。是以，无机场效应晶体管是一种压控型的有源器件。

此中，Vr是阈值电压，Ci是绝缘层单元面积的电容，u是载流子迁徙率。当Va大于阈值电压且牢固在某-一数值时，Vsp很小（|Vspl《|VG-VT），此时，导电沟道中的电荷密度是线性削减，无机场效应晶体管处于线性任务区，泄电流能够经由进程方程式

（1）计较获得，跟着VSP的增大，当［Vspl=\Va-VT|时，器件处于预夹断状况，Vsp进-一步增大，当IVspl》lVa-VT|时，预夹断地区向源极舒展，漏极四周无感到载流子发生，器件被夹断，电流到达饱和，器件将处于饱和任务区，泄电流可有方程式

（2）计较获得，尔后再加大Vsp，电流无变更。对-一个器件究竟是P型仍是N型亦或是双极性，这首要取决于所接纳的无机半导体的性子。实在对逐一个怪异的无机半导体，它既具备正的载流子又具备负的载流子，当正的载流子起主导感化的时辰，对应的无机半导体便是P型，反之，当负的载流子起主导感化的时辰，对应的无机半导体便是N型。别的，一个资料表现出P型仍是N型很大水平上还与器件的布局和操纵的情况前提有关：当适合的注入打仗，接纳无圈套绝缘层和供给适合的情况前提，大大都无机半导体资料可表现出电子或空穴具备不异数目级的迁徙率来。

操纵无机场效应体管进步器件光敏机能

柔性、可拉伸及可打印的无机场效应晶体管（OFETs）在可穿着电子、生物医学、野生智能及传感等范畴有着首要的操纵。除操纵无机半导体，这些OFETs还常常接纳多种多样的无机高份子资料作为介电层以保障器件全体的柔性、可拉伸性及可打印机能。但是，OFETs中无机半导体/介电层的界面电荷捕获效应对器件机能有着首要的影响，而差别的高份子介电层付与OFETs庞杂多样的界面效应，使得器件的终究机能具备很大的不可展望性。界面电荷效应凡是被以为是对OFETs晶体管机能的一个倒霉影响身分。同时，无机半导体/介电层的界面被埋没在OFETs的器件外部，使得对该界面效应的研讨一向以来都是一个严重挑衅。

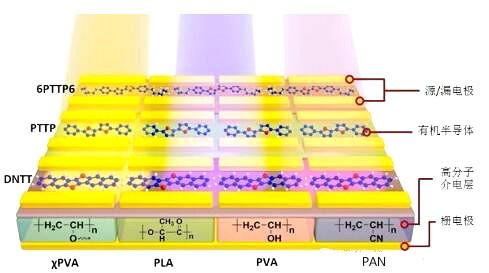

同济大学传授研讨团队奇妙地操纵光照来安慰OFETs中无机半导体/介电层的界面效应，由此胜利地展开了体系研讨，发明并总结了无机半导体的侧链份子布局、高份子介电层的官能团极性等参数对上述界面效应的影响，进一步揭露了界面效应的深层机理。操纵该机理，柔性光敏晶体管的机能能够被切确地调控与优化，比方，该任务中光敏晶体管的光暗电流比能够经由进程调控界面效应来转变1000倍以上。具备很强界面效应的OFETs在脉冲光安慰下表现出近似突触后电位的输入旌旗灯号，是以可操纵于野生神经元器件中的突触摹拟器。是以，该任务展现了一种研讨埋没在OFETs外部的界面效应的有用体例，深切揭露了界面效应的进程机理，供给了优化柔性光敏晶体管机能的新战略，并由此制备了一种无机野生神经元器件。
