N沟道和P沟道MOSFET开关电路

在电路中常见到利用MOSFET场效应管作为开关管利用。上面举例遏制申明。

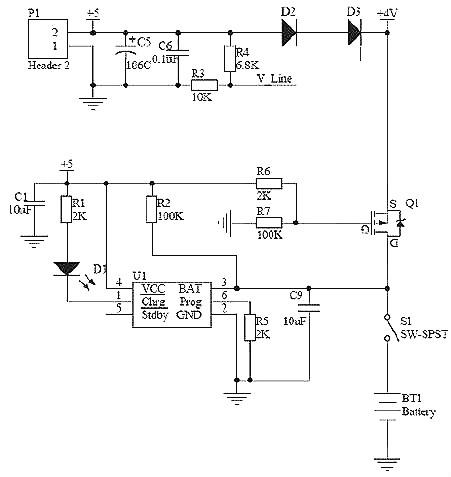

图1 如图1所示，利用了P沟道的内置二极管的电路，此处二极管的首要感化是续流感化，电路是锂电池充放电电路，当内部电源断开时接纳Li电池遏制内部供电，即+5V电源断开后Q1的G极其低电平，S极和D极导通，为体系供电。图中D2和D3的一方面是降压的感化，使5V降为4V（D2为锗管压降为0.2V，D3硅管压降为0.7V）。

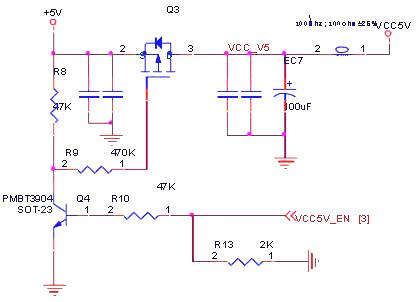

图2 图2 任务道理同图1，也利用了内置续流二极管的P沟道MOSFET

图3 图3利用了内置续流二极管的N沟道的MOSFET

此电路是利用于开关时序的，当3.3V_SB为低电日常平凡Q18、Q19不导通，5V时钟数据转3.3V时钟数据不导通；当3.3V_SB为高电日常平凡5V时钟数据转3.3V时钟数据。

选用N沟道仍是P沟道肯定额外电流肯定热请求：起首要遏制MOSFET的挑选，MOSFET有两大范例：N沟道和P沟道。在功率体系中，MOSFET可被当作电气开关。当在N沟道MOSFET的栅极和源极间加上正电压时，其开关导通。导通时，电流可经开关从漏极流向源极。漏极和源极之间存在一个内阻，称为导通电阻RDS(ON)。

必须清晰MOSFET的栅极是个高阻抗端，是以，老是要在栅极加上一个电压。这便是前面先容电路图中栅极所接电阻至地。若是栅极其悬空，器件将不能按设想企图任务，并能够或许在不得当的时辰导通或封闭，致使体系发生潜伏的功率消耗。当源极和栅极间的电压为零时，开关封闭，而电流遏制经由进程器件。固然这时候器件已封闭，但依然有细小电流存在，这称之为泄电流，即IDSS。

第一步：选用N沟道仍是P沟道

为设想挑选准确器件的第一步是决议接纳N沟道仍是P沟道MOSFET。在典范的功率利用中，当一个MOSFET接地，而负载毗连到支线电压上时，该MOSFET就组成了高压侧开关。在高压侧开关中，应接纳N沟道MOSFET，这是出于对封闭或导通器件所需电压的斟酌。当MOSFET毗连到总线及负载接地时，就要用高压侧开关。凡是会在这个拓扑中接纳P沟道MOSFET，这也是出于对电压驱动的斟酌。

第二步：肯定额外电流

第二步是挑选MOSFET的额外电流。视电路布局而定，该额外电流应是负载在一切情况下能够或许蒙受的最大电流。与电压的情况类似，设想职员必须确保所选的MOSFET能蒙受这个额外电流，即便在体系发生尖峰电流时。两个斟酌的电流情况是持续形式和脉冲尖峰。该参数以FDN304P管DATASHEET为参考，参数如图所示：

在持续导通形式下，MOSFET处于稳态，此时电流持续经由进程器件。脉冲尖峰是指有大量电涌(或尖峰电流)流过器件。一旦肯定了这些前提下的最大电流，只要间接挑选能蒙受这个最大电流的器件便可。

选好额外电流后，还必须计较导通消耗。在现实情况下，MOSFET并不是抱负的器件，因为在导电进程中会有电能消耗，这称之为导通消耗。MOSFET在“导通”时就像一个可变电阻，由器件的RDS(ON)所肯定，并随温度而明显变更。器件的功率耗费可由Iload2×RDS(ON)计较，因为导通电阻随温度变更，是以功率耗费也会随之按比例变更。对MOSFET施加的电压VGS越高，RDS(ON)就会越小；反之RDS(ON)就会越高。对体系设想职员来讲，这便是取决于体系电压而须要折衷衡量的处所。对便携式设想来讲，接纳较低的电压比拟轻易(较为遍及)，而对产业设想，可接纳较高的电压。注重RDS(ON)电阻会跟着电流轻细回升。对RDS(ON)电阻的各类电气参数变更可在制作商供给的手艺材料表中查到。

第三步：肯定热请求

挑选MOSFET的下一步是计较体系的散热请求。设想职员必须斟酌两种差别的情况，即最坏情况和实在情况。倡议接纳针对最坏情况的计较成果，因为这个成果供给更大的宁静余量，能确保体系不会生效。在MOSFET的材料表上另有一些须要注重的丈量数据；比方封装器件的半导体结与情况之间的热阻，和最大的结温。

器件的结温即是最大情况温度加上热阻与功率耗散的乘积(结温=最大情况温度+[热阻×功率耗散])。按照这个方程可解出体系的最大功率耗散，即按界说相即是I2×RDS(ON)。因为设想职员已肯定将要经由进程器件的最大电流，是以能够计较出差别温度下的RDS(ON)。值得注重的是，在处置简略热模子时，设想职员还必须斟酌半导体结/器件外壳及外壳/情况的热容量；即请求印刷电路板和封装不会当即升温。

凡是，一个PMOS管，会有寄生的二极管存在，该二极管的感化是避免源漏端反接，对PMOS而言，比起NMOS的上风在于它的开启电压能够为0，而DS电压之间电压相差不大，而NMOS的导通前提请求VGS要大于阈值，这将致使节制电压一定大于所需的电压，会呈现不用要的费事。选用PMOS作为节制开关，有上面两种利用：

第一种利用，由PMOS来遏制电压的挑选，当V8V存在时，此时电压全数由V8V供给，将PMOS封闭，VBAT不供给电压给VSIN，而当V8V为低时，VSIN由8V供电。注重R120的接地，该电阻能将栅极电压不变地拉低，确保PMOS的一般开启，这也是前文所描写的栅极高阻抗所带来的状况隐患。D9和D10的感化在于避免电压的倒灌。D9能够省略。这里要注重到现实上该电路的DS接反，如许由附生二极管导通致使了开关管的功效不能到达，现实利用要注重。

来看这个电路，节制旌旗灯号PGC节制V4.2是不是给P_GPRS供电。此电路中，源漏两头不接反，R110与R113存在的意思在于R110节制栅极电流不至于过大，R113节制栅极的常态，将R113上拉为高，停止PMOS，同时也能够看做是对节制旌旗灯号的上拉，当MCU内部管脚并不上拉时，即输入为开漏时，并不能驱动PMOS封闭，此时，就须要内部电压赐与的上拉，以是电阻R113起到了两个感化。R110能够更小，到100欧姆也可。
