快规复二极管的丈量

快规复二极管属于整流二极管中的高频二极管，特色是它的反向规复时候很短，这一点出格合适高频次整流。快规复二极管的反向规复时候是其机能的首要参数，反向规复时候的界说是：二极管从正向导通状况急剧转换到停止状况，从输入脉冲降落到零线起头，到反向电源规复到最大反向电流的10％所须要的时候。经常利用标记trr表现，trr值越小的快规复二极管任务频次越高。因为导通和停止转换敏捷，从而能够改良整流波形。

快规复二极管的外部布局与通俗二极管差别，通俗整流二极管是一个PN结，而快规复二极管PN结中间增添了基区I，组成PIN硅片。因为基区很薄，反向规复电荷很小，以是快规复二极管的反向规复时候较短。从电物理景象来诠释，导通状况向停止状况改变时，二极管在阻断反向电流之前须要起首开释上个周期存储的电荷，这个放电时候被称为反向规复时候，反向规复时候现实上是由电荷存储效应引发的．反向规复时候便是存储电荷耗尽所须要的时候。

在专业前提下，操纵万用表能检测快规复、超快规复二极管的单向导电性，和外部有没有开路、短路毛病，并能测出正向导通压降。若配以兆欧表，还能丈量反向击穿电压。

将万用表置于Rx1k挡，测快规复二极管的正、反向电阻，正向电阻普通为几欧姆，反向电阻为∞，若是测得的阻值均为∞或为0，则标明被测管子破坏。快规复二极管的对管检测体例与上述体例根基不异，但必须起首肯定其共用端是哪一个引脚，而后再用上述体例对各个快规复二极管停止检测。

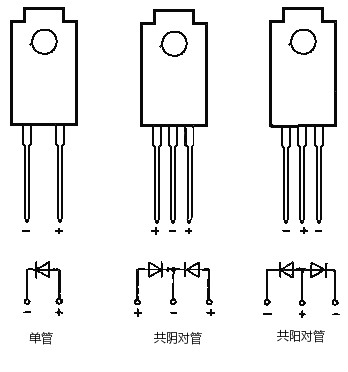

实例：丈量一只C90-02超快规复二极管，其首要参数为：trr=35ns，Id=5A，IFSM=50A，VRM=700V。外型同图(a)。将500型万用表拨至R×1档，读出正向电阻为6.4Ω，n′=19.5格；反向电阻则为无限大。进一步求得VF=0.03V/格×19.5=0.585V。证实管子是好的。

利用注重事变

1）有些单管，共三个引脚，中间的为空脚，普通在出厂时剪掉，但也有不剪的。

2）若对管中有一尽管子破坏，则可作为单管利用。

3）测正向导通压降时，必须利用R×1档。若用R×1k档，因测试电流太小，远低于管子的一般任务电流，故测出的VF值将较着偏低。在下面例子中，若是挑选R×1k档丈量，正向电阻就即是2.2kΩ，此时n′=9格。由此计较出的VF值仅0.27V，远低于一般值(0.6V)。
