三端稳压器布局:
L7805三端稳压器由恒流源、缩小电路、调剂管三部分构成。

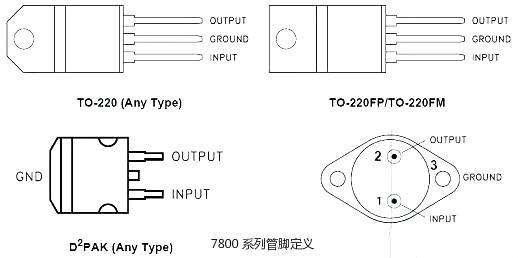

L7805三端稳压器当输入电压变化时，输入电压坚持不变。L7805三端稳压器的1脚为输入端；2脚为大众端（接地负极度），3脚为输入端（输入VDD+5V直流电压）
经常利用的三端稳压器，普通利用的是TO-220封装，能供给DC5V的输入电压，利用规模广，内含过流和过载掩护电路。带散热片刻能延续供给1A的电流，若是利用核心器件，它还能供给不通的电压和电流。
7805是经常利用的三端稳压器件，望文生义05便是输入电压为5v，还能够微调，7805输入涟漪很小。

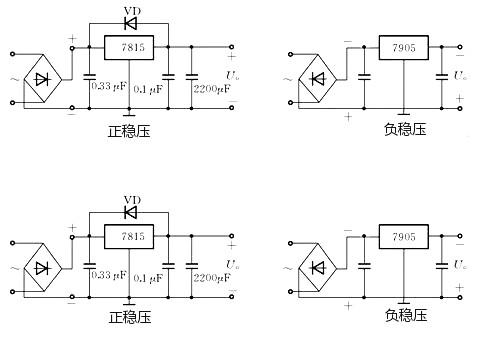

(1) 集成三端稳压器按照不变电压的正、负极性分为78×××，79×××系列。附图给出了正、负稳压的典范电路。
〈正、负稳压7805电路〉
(2) 三端稳压器的型号规格和管脚散布。
比方：78M05三端稳压器可输入+5 V、0.5 A的不变电压;7912三端稳压器可输入 12V、1A的不变电压。

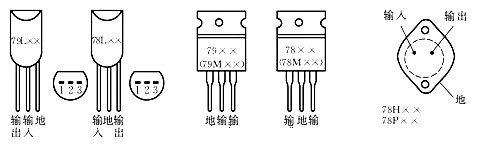

(3) 形状及管脚散布，如附图1-25所示。
由7805，7905，7812构成的特别的线性稳压电源
如图所示为一种特别的电源电路。该电路固然简略，但能够从两个不异的次级绕组中发生出三组直流电压：+5V、-5V和+12V。其特色是：D2、D3跨接在E2、E3这两组交换电源之间，起着全波整流的感化。
