场效应管英文缩写为FET。可分为结型场效应管(JFET)和绝缘栅型场效应管(MOSFET)，咱们泛泛简称为MOS管。而MOS管又可分为加强型和耗尽型而咱们泛泛主板中常见利用的也便是加强型的MOS管。
下图为MOS管的标识
咱们主板中常用的MOS管G、D、S三个引脚是牢固的。不论是N沟道仍是P沟道都一样。把芯片放正。从左到右别离为G极D极S极！以下图：
用二极管档对MOS管的丈量。起首要短接三只引脚对管子停止放电

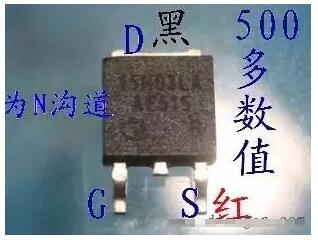

1、而后用红表笔接S极.黑表笔接D极.若是测得有500多的数值，申明此管为N沟道

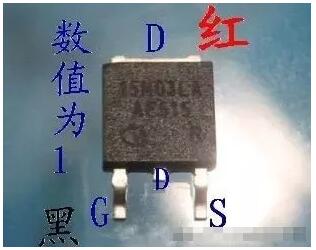

2、黑笔不动，用红笔去打仗G极测得数值为1

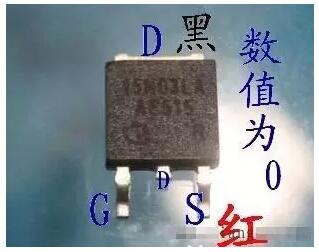

3、红笔移回到S极.此时管子应当为导通

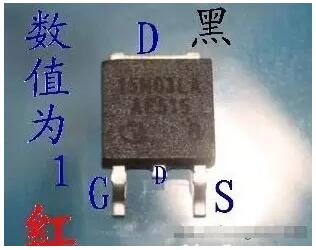

4、而后红笔测D极.而黑笔测S极.应当测得数值为1.(这一步时要注重.由于之前丈量时给了G极2.5V万用表的电压..以是DS之间仍是导通的，不过大要10几秒后才规复一般，倡议停止这一步时再次短接三脚给管子放电先)

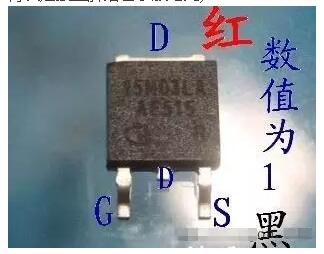

5、而后红笔不动.黑笔去测G极..数值应当为1
到此咱们能够鉴定此N沟道场管为一般

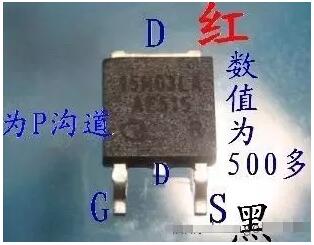

有的人说前面两步能够省略不测...不过有些习气性把五个步骤全用上。固然，对然P沟道的丈量步骤也一样。只不过第一步为黑表笔测S极.红表笔测D极，能够测得500多的数值。
