【KIA 原厂】KNC2404A 40V/190A 低内阻 MOSFET
信息来历：本站 日期：2026-05-29

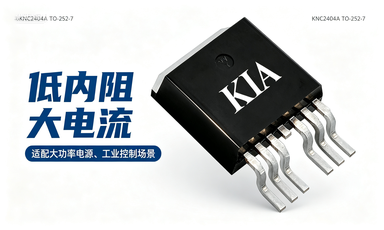

TO-252-7 大散热封装｜2.2mΩ 低内阻｜190A 大电流｜高雪崩｜原厂直供
| 一、产物焦点特征 | |
|---|---|
| 低导通电阻 | Rds(on)=2.2mΩ(典范值)@VGS=10V |
| 环保特征 | 无铅绿色器件，合适RoHS规范 |
| 机能上风 | 极低导通消耗，高雪崩电流才能 |
| 二、典范利用处景 | |
| 利用范畴 | 电源供给器、DC-DC转换器、产业节制 |
| 三、引脚设置装备摆设（TO-252-7封装） | |
| 引脚1 | Gate（栅极） |
| 引脚2/3/5/6/7 | Source（源极） |
| 引脚4 | Drain（漏极） |
| 四、相对最大额外值 | |
| 漏源电压VDS | 40V |
| 栅源电压VGS | ±25V |
| 持续漏极电流ID(Tc=25℃) |
硅限定：190A 封装限定：120A |
| 持续漏极电流ID(Tc=100℃) | 109A |
| 脉冲漏极电流IDP | 480A |
| 雪崩电流IAS(L=0.5mH) | 46A |
| 单脉冲雪崩能量EAS(L=0.5mH) | 529mJ |
| 功耗PD(Tc=25℃) | 123W |
| 功耗PD(Tc=100℃) | 82W |
| 存储/任务结温规模 | -55℃~+150℃ |
| 五、热特征参数 | |
| 结-壳热阻RθJC | 1.02℃/W(典范值) |
| 结-情况热阻RθJA | 80℃/W(典范值) |
| 六、电气特征参数(TA=25℃) | |
| 漏源击穿电压BVdss | 40V(最小值，VGS=0V,IDS=250μA) |
| 零栅压漏极电流IDSS | ≤1μA(最大值，VDS=64V,VGS=0V) |
| 栅极阈值电压VGS(th) | 2~4V(最小值/最大值，VDS=VGS,IDS=250μA) |
| 栅极泄电流IGSS | ±100nA(最大值，VGS=±25V,VDS=0V) |
| 导通电阻Rds(on) | 2.2~3.5mΩ(典范2.2mΩ，VGS=10V,IDS=30A) |
| 正向跨导Gfs | 135S(典范值，VDS=5V,ID=40A) |
| 体二极管正向压降VSD | 0.9~1.3V(典范/最大值，ISD=40A,VGS=0V) |
| 体二极管持续正向电流IS | ≤190A(最大值) |
| 反向规复时候trr | ≤55ns(最大值，IS=40A,dl/dt=100A/μs) |
| 反向规复电荷Qrr | ≤70nC(最大值，同上前提) |
| 栅极串连电阻RG | 2.0Ω(典范值，VGS=0V,VDS=0V,F=1MHz) |
| 输入电容Ciss | 6010pF(典范值，VGS=0V,VDS=25V,F=1MHz) |
| 输入电容Coss | 1400pF(典范值，同上前提) |
| 反向传输电容Crss | 675pF(典范值，同上前提) |
| 守旧提早时候td(on) | 25ns(典范值，VDD=25V,ID=90A,VGS=10V,RG=2.7Ω) |
| 回升时候tr | 102ns(典范值，同上前提) |
| 关断提早时候td(off) | 62ns(典范值，同上前提) |
| 降落时候tf | 84ns(典范值，同上前提) |
| 总栅极电荷Qg | 150nC(典范值，VDS=40V,VGS=10V,ID=32A,F=1MHz) |
| 栅源电荷Qgs | 32nC(典范值，同上前提) |
| 栅泄电荷Qgd | 70nC(典范值，同上前提) |
| 七、典范特征曲线申明 | |
| 输入特征曲线 | 展现差别VGS下ID与VDS的干系，表现低内阻特征 |
| 转移特征曲线 | 展现差别温度下ID与VGS的干系，表现温度不变性 |
| Rds(on)特征曲线 | 展现Rds(on)随ID、VGS、温度的变更趋向 |
| 电容特征曲线 | 展现Ciss/Coss/Crss随VDS的变更趋向 |
| 栅极电荷特征曲线 | 展现VGS随Qg的变更，表现开关驱动特征 |
| 体二极管特征曲线 | 展现差别温度下正向电流与压降的干系 |
| 功耗与电流降额曲线 | 展现器件功耗与电流随壳温的变更限定 |
| 宁静任务区(SOA)曲线 | 展现差别脉冲宽度下ID与VDS的宁静任务规模 |
| 瞬态热阻抗曲线 | 展现差别占空比下器件的热阻抗特征 |
|
一、KNC2404A 产物根本信息 |
||
|---|---|---|
| 产物型号 | KNC2404A | |
| 封装情势 | TO-252-7（7脚贴片大功率封装） | |
| 产物范例 | N沟道加强型MOSFET | |
| 焦点规格 | 40V 190A 超低内阻MOS管 | |
|
二、支流产物平替型号对照表（同规格可替换）
|
||
| 品牌 | 竞品型号 | 对应规格 |
| 万代AOS | AON6414 | 40V 180A 低内阻 |
| 万代AOS | AON6512 | 40V 120A 通用对标 |
| 英飞凌 | IRL3803 | 30V 140A 耐压偏低 |
| 英飞凌 | IRLMS3803 | 30V 160A 小体积 |
| 安森美 | NTMFS4C06 | 40V 100A 惯例款 |
| 国产通用 | AP2404 | 40V 120A 通用型 |
| 国产通用 | CS2404 | 40V 120A 惯例内阻 |
| 国产通用 | HY2404 | 40V 120A 规范款 |
| 三、焦点参数上风对照 | ||
| 参数名目 | KNC2404A | 竞品均匀程度 |
| 耐压VDS | 40V | 30V-40V |
| 持续电流ID | 190A(硅) / 120A(封装) | 100A-140A |
| 导通电阻 | 2.2mΩ@10V | ≥2.8mΩ |
| 雪崩能量EAS | 529mJ | ≤300mJ |
| 封装布局 | TO-252-7 大散热 | 通俗TO-252 散热弱 |
| 靠得住性 | 100%雪崩测试 | 局部批次测试 |
| 四、官网官方KNC2404A先容 | ||
| 型号 | KNC2404A（TO-252-7） | |
| 短标题 | 40V190A大功率MOSFET 低内阻大电流 | |
| 产物卖点 |

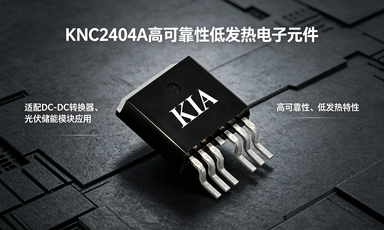

TO-252-7七脚贴片封装 2.2mΩ超低导通电阻 190A超大电流承载才能 529mJ高雪崩能量 发烧低、消耗小、寿命长 散热布局进级 不变性更强 |
|
| 合用处景 |
大功率电源、DC-DC转换器 机电驱动、电池掩护板 产业节制、光伏储能模块 大功率快充、逆变器装备 |
|
| 宣扬标语 |
国产替换优选 大电流MOS管标杆 交期不变 价钱上风 原厂直供 |
|
| 五、痛点处理计划 | ||
| 客户痛点 | 我司产物处理计划 | |
| 电流缺乏带载弱 | 190A大电流 知足大功率需要 | |
| 内阻高发烫严峻 | 2.2mΩ超低内阻 温升更低 | |
| 入口货期长价高 | 国产原厂 现货不变 性价比高 | |
| 散热差易炸管 | TO-252-7封装 散热布局强化 | |
