单相半波整流电路按照二极管的单向导电性，在交换输入的正半周导通、负半周停止完成整流。特色：布局简略、输入电压脉动大、效力低、仅操纵输入交换电的半个周期。
单相半波整流电路的焦点道理是操纵二极管单向导电特征，仅在输入交换电压的正半周导通（或负半周，取决于二极管标的目的），使负载仅经由过程正半周电流。
1. 拓扑布局：由单个二极管构成回路，元件数目少少，故布局简略；
2. 输入效力：实际输入直流电压均匀值仅为交换输入有用值的约45%（即√2/π ≈0.45），且仅操纵半个周期的波形，能量操纵率低；
3. 波形品质：输入为中断性脉冲波形，脉动系数（纹波）高达1.21，远高于全波整流；
4. 操纵范围：因低效力和强纹波，凡是仅用于小功率、对不变性请求不高的场景。

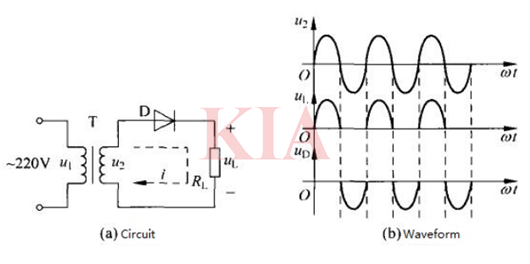

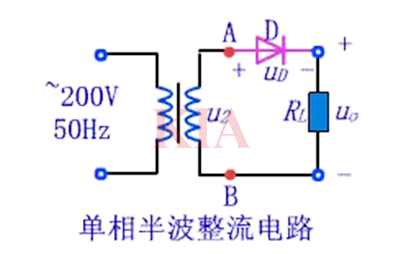

单相半波整流电路由变压器T、整流二极管D和负载电阻RL构成。如图1所示。变压器T将220V工频交换电u2下降到几伏或十伏以上交换电，这是变压器T次级侧的输入电压。
该电路操纵二极管的单向电导率停止整流。在U2的正半周期内，二极管D向前传导。电流从变压器次级线圈的上端流过二极管D，流过负载电阻RL并流回变压器次级线圈的下端。输入电压UL是正弦波的正半周期。
在U2的负半周期中，二极管D被反向阻断。整流电路中不电流，输入电压UL为零。
输入旌旗灯号uL的波形如图1（b）所示。从图中能够看出，输入旌旗灯号UL为半波脉动直流旌旗灯号。若是咱们疏忽二极管的正向压降和变压器的内阻，其一个周期的均匀值为
在公式中，U2是变压器二次侧电压U2的有用值。负载电流iL的均匀值
单相半波整流电路的长处是布局简略，元件少。可是，输入电压具备较大的纹波份量，并且仅操纵一半的波。是以，它只合用于一些请求较低的场所。
