最简略逆变器电路图与任务道理图解大全-KIA MOS管
信息来历：本站 日期：2018-01-11
逆变器是一种把直流电能(电池、蓄电瓶)改变成交换电(通俗为220伏50HZ正弦波或方波)的装置。咱们罕见的应急电源，通俗是把直流电瓶逆变成220V交换的。简略来讲，逆变器便是一种将直流电转化为交换电的装置。
不管是在荒僻家村，或是田野需要或是停电应急，逆变器都是一个非常不错的挑选。相比罕见的是机房会用到的UPS电源，在突然停电时，UPS可将蓄电池里的直流电逆变为交换供计较机利用，从而防止因突然断电而导致的数据损失题目。
本文将介绍两种相比简略的逆变器电路图。并附以简略的逆变器电路图说明，有兴趣的伴侣可以或许钻研下，自已动手做一个逆变器也简直是一件非常有成绩感的事。以一便是一张较罕见的逆变器电路图。

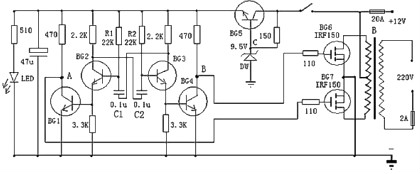

以上是一款较为轻易制作的逆变器电路图，可以或许将12V直流电源电压逆变为220V市电电压，电路由BG2和BG3组成的多谐振荡器推动，再颠末BG1和BG4驱动，来节制BG6和BG7任务。此中振荡电路由BG5与DW组的稳压电源供电，如许可以或许使输入频次相比不变。在制作时，变压器可选有经常利用双12V输入的市电变压器。可根据需要，挑选得当的12V蓄电池容量。

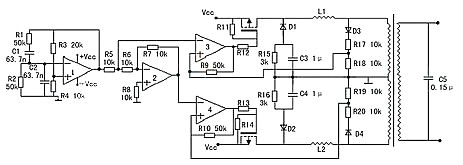

以下是一款高效力的正弦波逆变器电器图，该电路用12V电池供电。先用一片倍压模块倍压为运放供电。可选取ICL7660或MAX1044。运放1发生50Hz正弦波作为基准旌旗灯号。运放2作为反相器。运放3和运放4作为迟滞相比器。实在运放3和开关管1组成的是比例开关电源。运放4和开关管2也一样。它的开关频次不不变。在运放1输入旌旗灯号为正相时，运放3和开关管任务。这时运放2输入的是负相。这时运放4的正输入真个电位(恒为0)总比负输入真个电位高，以是运放4输入恒为1，开关管封闭。在运放1输入为负相时，则相反。这就实现了两开关管瓜代任务。
当基准旌旗灯号比检测旌旗灯号，也便是运放3或4的负输入真个旌旗灯号比正输入真个旌旗灯号高一细小值时，相比器输入0，开关管开，随之检测旌旗灯号快速前进，当检测旌旗灯号比基准旌旗灯号高一细小值时，相比器输入1，开关管关。这里要寄望的是，在电路翻转时相比器有个正反应进程，这是迟滞相比器的特征。比喻说在基准旌旗灯号比检测旌旗灯号低的前提下，跟着它们的差值不断地接近，在它们相称的顷刻，基准旌旗灯号顿时比检测旌旗灯号超出跨越必然值。这个“必然值”影响开关频次。它越大频次越低。这里选它为0.1~0.2V。
C3，C4的感化是为了让频次较高的开关续流电流颠末，而对频次较低的50Hz旌旗灯号发生较大的阻抗。C5由公式：50=算出。L通俗为70H，制作时最好测一下。如许C为0.15μ摆布。R4与R3的比值要峻厉即是0.5，大了波形失真较着，小了不能起振，可是宁肯大一些，不可小。开关管的最大电流为：I==25A。
现有的逆变器，无方波输入和正弦波输入两种。方波输入的逆变器效力高，对于接纳正弦波电源设想的电器来讲，除大都电器不合用外大大都电器都可合用，正弦波输入的逆变器就不这方面的缺点，却存在效力低的缺点，若何挑选这就需要根据自己的需要了。
