LED告白灯操控线路是一种可用于小区院子、马路、气象照明及装潢用的线路。LED告白灯操控线路是接纳LED作为闪现装备的线路，经由过程逻辑门电路操控差别色采的LED有法则地亮灭，起到告白警示的结果。

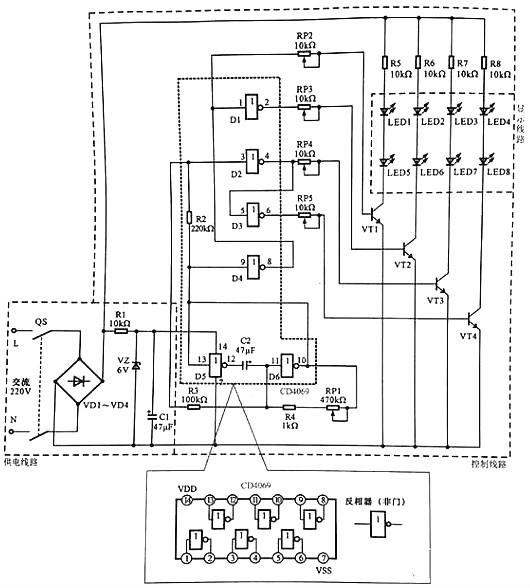

下图所示为典范LED告白灯操控线路。
LED告白灯操控线路首要是由供电线路、操控线路和闪现线路等组成的。
该线路中电源总开关QS、桥式整流电路VD1～VD4、六非门电路CD4069、驱动晶体三极管VT1~VT4、发光二极管LED1～LED8为中间元器件和部件。
LED告白灯操控线路的供电历程为：
合上电源总开关QF,接通相同220 V市电电源。
相同220 V 市电电压经桥式整流电路VD1～VD4整流后输入直流电压，为闪现线路停止供电。
整流输入的直流电压，经电阻器R1降压、稳压二极管VZ稳压、滤波电容器C1滤波后，产生6 V直流电压，为六非门电路4069供应功课电压(4脚送入)。
LED告白灯的功课历程为：
六非门电路4069功课后，D5与D6两个非门(反相缩小器)与电容、电阻组成脉冲振动电路，由10脚和13脚输入低频振动旌旗灯号。
低频振动脉冲加到4069的9脚，经电阻器R2后加到3脚上。
由9脚输人的振动旌旗灯号经反相后，由8脚输入，一起再送入1脚中。
从图可见，振动旌旗灯号经4个非门的处置分别由2,4,6,8脚输入相位和时序差别的脉冲旌旗灯号，并分别加到VTI～VT4的基极。当有正极性脉冲加到晶体三极管基极时，该管便会导通，响应的LED便会点亮发光，从而组成有法则的光亮。
六非门电路4069的5脚输入的振动旌旗灯号经反相后由6脚输入(现在输入的振动旌旗灯号与4脚输入的相反)。
振动旌旗灯号经电位器RP5送往驱动晶体三极管VT4的基极，使VT4功课在开关状态，从而替代导通。
振动旌旗灯号为高电日常平凡VT4导通，发光二极管LED4和LED8便会发光；振动旌旗灯号为低电日常平凡VT4停止，发光二极管LED4和LED8·便会停息。
现在LED3和LED7、LED4和LED8在振动旌旗灯号的结果下，便会替代地址亮和停息。
