mos管交换小旌旗灯号模子-低频、高频小旌旗灯号等效电路任务道理
信息来历：本站 日期：2017-12-23
由于在很多仿照电路中，MOS管被偏置在饱满区，以是首要推导出在饱满区的小旌旗灯号模子。所谓小旌旗灯号是指对偏置的影响非常小的旌旗灯号，对于MOS管而言，其小旌旗灯号是相对于过驱动电压( VGS -Vth)[而言的（这将在第2章中停止讲解）。

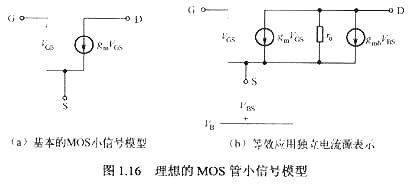

由后面的分解可知：在饱满区时MOS管的漏极电流足栅／源电压的函数，可引入一个压控电流源来标明，其电流值为gmVGS，且由于栅／源之间的低频阻抗很高，因此可得到一个志向的MOS管的小旌旗灯号模子，如图1.16 (a)所示。
理论的仿照集成电路中MOS管存在着二阶效应：沟道调制效应、衬底偏置效应等，因此有须要斟酌二阶效应时MOS管的小旌旗灯号等效模子。
由于沟道调制效应等效于漏／源之间存在的电阻ro;而衬底偏置效应则表现为背栅效应，便可用漏／源之间的等效压控电流源gmbVBS标明，因此MOS管在饱满区的小旌旗灯号等效模子如图1.16 (b)所示。
图1.16所示的等效电路是最根基的，根据MOS管在电路中差别的接法可以或许进一步简化。

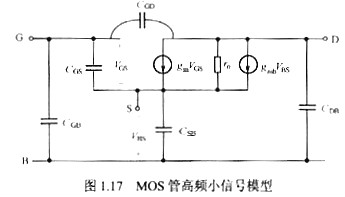

在高频利用时，MOS管的散布电容就不能忽视，即在斟酌高频相同小旌旗灯号功课时有须要斟酌MOS管的散布电容对电路功效的影响，以是MOS管的高频小旌旗灯号等效电路可以或许在其低频小旌旗灯号等效电路的根本上参与MOS管的极间电容实现，如图1.17所示。
由于在差别功课状态（停止、饱满、线性）时MOS管的散布电容值差别，因此若停止具体的核算比拟坚苦，但可以或许颠末软件仿照停止分解。
别的，在高频电路中有须要注重其功课频次受MOS管的最高功课频次的束缚（即电路的任务频次，如高于MOS管的最高功课频次时，电路不能一般任务）。
