推挽缩小器（Push-Pull Amplifier)是一种特别的缩小器设想，它操纵两个互补的晶体管或功率管来缩小和输入旌旗灯号。推挽缩小器操纵一对参数附近的晶体管，瓜代任务在旌旗灯号的正、负两个半周期，构成一推一挽的缩小情势。
推挽缩小器由2个晶体管构成，此中一个是NPN型，别的一个PNP型。一个晶体管在正半周期鞭策输入，另外一个在负半周期拉动输入，是以被称为推挽缩小器。
推挽缩小器的任务道理基于两个互补的体管(凡是为NPN型和PNP型)，这两个晶体管别离处置输入旌旗灯号的正半周期和负半周期。当输入旌旗灯号为正半周期时，NPN型体管导通，而PNP型体管停止；当输入旌旗灯号为负半周期时，环境则相反，PNP型体管导通，NPN型体管停止。这类瓜代任务的体例使得推挽缩小器能够或许在全部输入旌旗灯号周期内有用地缩小旌旗灯号。
推挽缩小器的任务道理详细步骤：
输入旌旗灯号分化：输入旌旗灯号起首被分化为正半周期和负半周期两局部。这能够经由进程一个输入变压器完成，该变压器将输入旌旗灯号转换为两个巨细相称、极性相反的旌旗灯号。

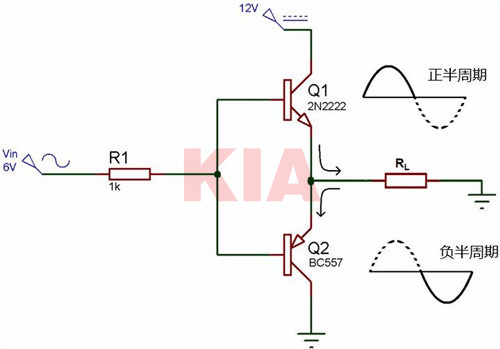

晶体管导通与停止：当输入旌旗灯号为正半周期时，NPN型晶体管的基极电压高于其发射极电压，使其进入缩小任务区并导通。此时，PNP型晶体管由于基极电压低于发射极电压而停止。相反，当输入旌旗灯号为负半周期时，PNP型晶体管导通，NPN型晶体管停止。
缩小进程：在晶体管导通时代，其集电极电流经由进程负载电阻发生输入电压。由于两个晶体管别离处置正半周期和负半周期的旌旗灯号，是以它们别离发生正向和负向的输入电压。这些输入电压在负载上叠加，构成完全的输入波形。
输入波形分解：经由进程输入变压器，两个晶体管的输入波形被分解为一个完全的正弦波输入。输入变压器将两个晶体管的输入旌旗灯号耦合在一路，并确保它们在相位上坚持分歧。

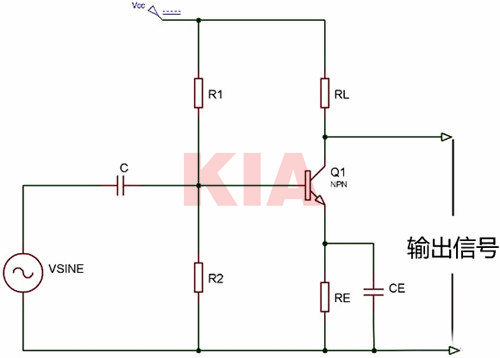

A类缩小器
A类设置装备摆设是最罕见的功率缩小器设置装备摆设，仅由一个设置为一直坚持导通状况的开关晶体管构成，发生最小的失真和最大幅度的输入旌旗灯号。A类缩小器的效力很低，靠近30%。即便不毗连输入旌旗灯号，A 类缩小器的级也许可不异数目的负载电流流过它，是以输入晶体管须要大散热器。
B类缩小器
B类缩小器是现实的推挽缩小器。B 类缩小器的效力高于 A 类缩小器，由于它由两个晶体管 NPN 和 PNP 构成。B 类缩小器电路以如许一种体例偏置，即每一个晶体管将在输入波形的一个半周期内任务。是以，这类缩小电路的导通角为180度。一个晶体管在正半周期鞭策输入，而另外一个在负半周期拉动输入，这便是它被称为推挽缩小器的缘由。
