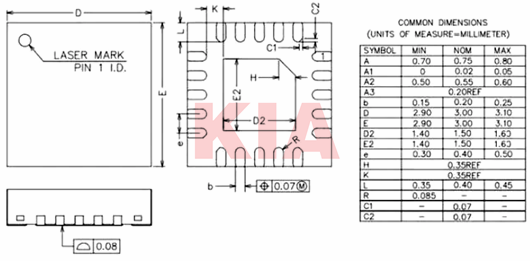

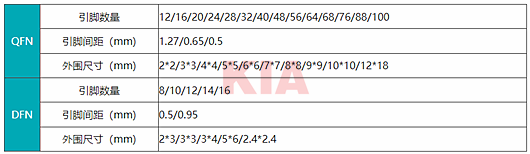

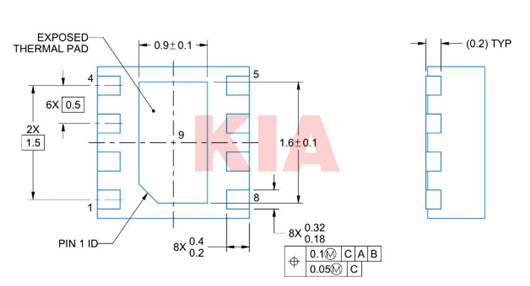

dfn封装和qfn封装区分,dfn/qfn封装尺寸-KIA MOS管
信息来历：本站 日期：2024-11-19

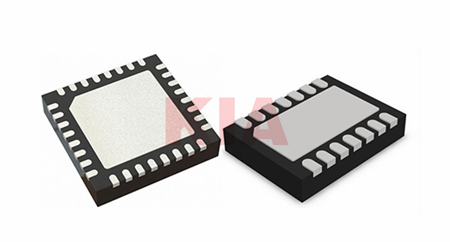

dfn封装和qfn封装是一种无引脚外表贴装封装规划，它们都是古代底部排放封装情势，顶部嵌入式封装；dfn封装是单位体（footprint）的尺寸略大，在焊点面积、耐受才能两方面略优于qfn；而qfn封装被切确界说为仅具备位于四个角上的几个引脚，在板焊板工艺节制和通孔打窗规划方面具备很大上风。
dfn/qfn封装上风：
1.体积小、薄型化：dfn/qfn封装接纳无引脚设想，体积小，薄型化，可以或许知足小型化、轻量化等请求。
2.高度分歧性：dfn/qfn封装的高度分歧性好，可以或许保障批量出产时的分歧性。
3.良好的电机能：dfn/qfn封装的铜质资料底部具备较好的导热机能和电机能，可以或许进步芯片的靠得住性和机能。
4.易于集成：dfn/qfn封装的无引脚设想使得芯片易于集成，可以或许简化电路板的布线设想。
5.高靠得住性：dfn/qfn封装的铜质资料底部具备较好的导热机能，可以或许有用地散发烧量，进步芯片的靠得住性。
dfn封装接纳双列扁平设想，具备体积小、薄型化、易于集成等长处。dfn封装还具备高度分歧性、高靠得住性等长处，被普遍利用于微处置器、存储器等范畴。
qfn封装接纳四侧扁平的无引脚设想，具备体积小、薄型化、电机能良好等特色。qfn封装还具备分量轻、易于集成等长处，被普遍利用于挪动通讯、汽车电子等范畴。
DFN封装具备较高的矫捷性。
QFN封装周边引脚的焊盘设想；中间热焊盘及过孔的设想；对PCB阻焊层规划的斟酌。
DFN封装是单位体（footprint）的尺寸略大，在焊点面积、耐受才能两方面略优于QFN；
QFN封装被切确界说为仅具备位于四个角上的几个引脚，在板焊板工艺节制和通孔打窗规划方面具备很大上风。
DFN封装利用于印刷电路板（PCB）的装置垫、阻焊层和模版款式设想和组装进程。
QFN封装利用于大大都电子元件。
