双极结型晶体管（Bipolar Junction Transistor—BJT）又称为半导体三极管，它是经由进程必然的工艺将两个PN结连系在一路的器件，有PNP和NPN两种组合布局。
一个双极结型晶体管由三个差别的搀杂半导体地区构成，它们别离是发射极地区、基极地区和集电极地区。这些地区在NPN型晶体管中别离是N型、P型和N型半导体，而在PNP型晶体管中则别离是P型、N型和P型半导体。每个半导体地区都有一个引脚端接出，凡是用字母E、B和C来表现发射极（Emitter）、基极（Base）和集电极（Collector）。
双极结型晶体管是电流调理器件，可节制从发射极流向集电极度子的电流量，与施加到其基极度子的偏置电压量成比例，是以其感化近似于电流节制开关。因为流入基极度子的小电流节制构成晶体管举措根本的更大集电极电流。
这两种晶体管范例PNP和NPN的任务道理完整不异，独一的区分在于它们的偏置和每种范例的电源极性。

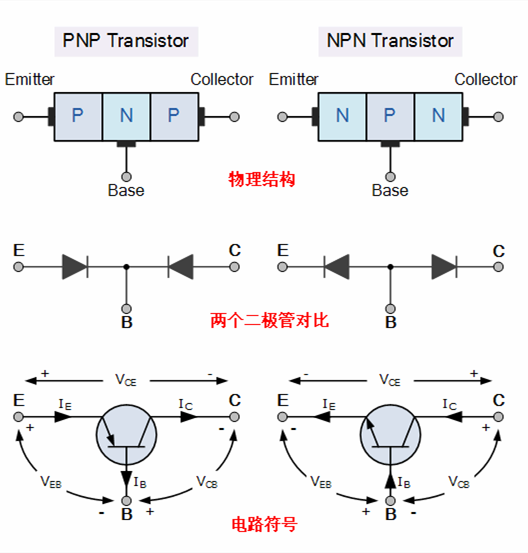

下图给出了PNP和NPN双极晶体管的布局和电路标记，电路标记中的箭头一直表现基极度子和发射极度子之间“惯例电流”的标的目的。对两种晶体管范例，箭头的标的目的一直从正P型地区指向负N型地区，与规范二极管标记完整不异。

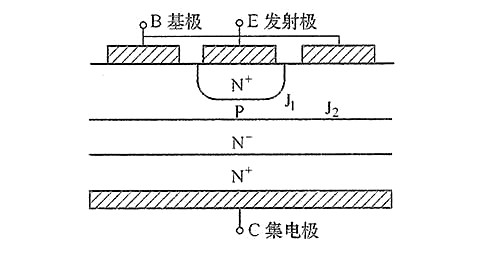

双极结型晶体管，内部引出三个极：集电极，发射极和基极，集电极从集电区引出，发射极从发射区引出，基极从基区引出（基区在中间）；BJT有缩小感化，首要依托它的发射极电流能够或许经由进程基区传输达到集电区而完成的，为了保障这一传输进程，一方面要知足内部前提，即请求发射区杂质浓度要弘远于基区杂质浓度，同时基区厚度要很小，另外一方面要知足内部前提，即发射结要正向偏置（加正向电压）、集电结要反偏置；BJT品种良多，根据频次分，有高频管，低频管，根据功率分，有小、中、大功率管，根据半导体资料分，有硅管和锗管等；其构成的缩小电路情势有：共发射极、共基极和共集电极缩小电路。
BJT由两个PN布局成，别离称为发射结和集电结。当BJT任务时，发射结正偏，集电结反偏，这使得电子和空穴能够或许在PN结处注入和分散，构成电流缩小效应。
BJT的缩小感化道理
电流缩小：BJT经由进程节制输入电流来缩小输入电流。当在发射极施加一个小旌旗灯号电流时，经由进程发射结的正偏和集电结的反偏，使得大批的电子和空穴注入到基区，并经由进程集电极输入缩小的电流。
电压缩小：固然BJT首要操纵于电流缩小，但在某些环境下也能够经由进程反应电路完成电压缩小。经由进程恰当的电路设想，能够操纵BJT的电流缩小特征来调理输入电压。
功率缩小：BJT不只合用于旌旗灯号缩小，还能够用于功率缩小。经由进程恰当的偏置和负载设想，BJT能够在大旌旗灯号下任务，供给较高的输入功率。
