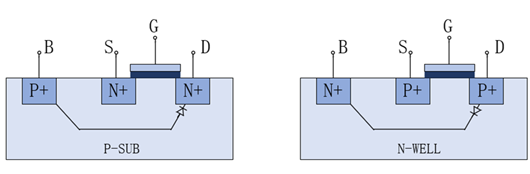

以下图所示，左侧为NMOS，右侧为PMOS，由MOS管的布局能够看出，其衬底B与漏极D整好组成一个PN结，这个PN是因为MOS布局自然而成的，若是将MOS管的各个端停止特别的毗连，就能够获得等效的二极管。
NMOS电路毗连体例
NMOS管做为二级管接法时S、G、 B毗连在一路作为二级管的阳极，D作为阴极，以下图所示：

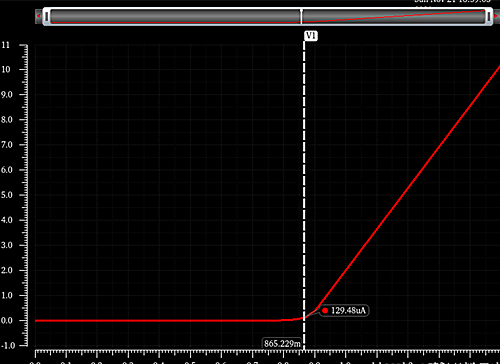

NMOS仿真I-V特征曲线
PMOS电路毗连体例

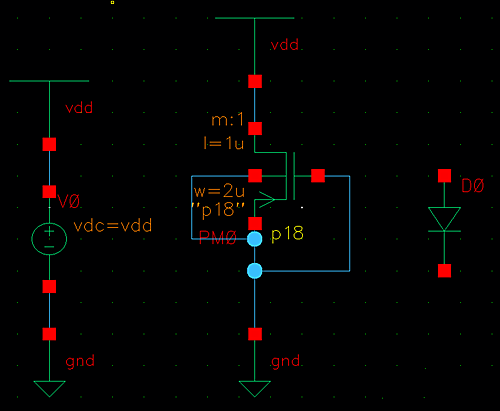

PMOS管做为二级管接法时S、G、B毗连在一路作为二级管的阴极，D作为阳极，以下图所示：

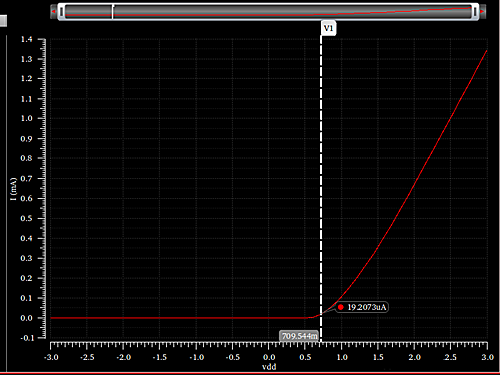

PMOS二极管接法的I-V特征曲线
