电路中的VDD、VCC、VSS、DVDD、AVDD等表现甚么？

vdd，digital power input，数字电路电源输出端；

vss，gnd或digital gnd，地或数字电路“地”；

avdd，analog power input，摹拟电路电源输出端；

avss，analog gnd，摹拟电路“地”；

vcc，logic power，逻辑电路电源输出端。

对一个简略的ic器件，经常利用的标记是，vdd，vcc，vss，若是vdd vcc vss avdd avss同时呈现，标明这是一个摹拟电路和数字电路夹杂在一路的庞杂体系，比方液晶显现模块。

在这类夹杂电路中，数字电路和摹拟电路通俗是别离供电，一是由于电压品级差别，二是防止彼此搅扰。因而有vdd，vss，avdd，avss之分；逻辑驱动电源vcc，用于门极驱动。

偶然，摹拟电路任务电源也叫vcc。

数字电路任务电压vdd，通俗为5v，3.3v；

摹拟电路任务电压vcc，多为12v；

摹拟电路任务电压avdd，通俗为5v。

为了防止彼此搅扰，摹拟电路，和数字电路“地”也是分隔的，因而有vss，avss，之分。

处置电路体系开辟时，出格是利用模数夹杂集成电路SOC芯片的便携式花费电子产物中，偶然候会呈现几个电源，比方DVDD、DVSS、AVDD、AVSS等，很轻易夹杂。

这些电源参数多呈此刻交换、直流、电池夹杂供电的利用，如接纳MCU芯片的花费电子产物，带有LCD显现屏和LED二极管唆使的装配等。

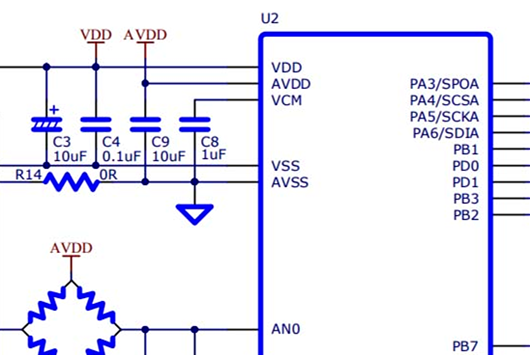

接纳多电源为夹杂芯片供电的典范电路

起首，要看前缀是A，仍是D。A表现摹拟，D代表数字。

其次，偶然另有以P开首的电源，这代表大电流；以C开首的电源，代表内核；

第三,前缀前面的局部，通俗与通俗电路一样。

以下是经常利用电源引脚的简略先容。

比方：

DVDD：Digital VDD，电路中数字局部的电源。

DVSS：Digital VSS，电路中数字局部的地。

AVDD：Analog VDD，电路中摹拟局部的正电源，代表从芯片向外供电的。

AVSS：Analog VSS，电路中摹拟局部的地。

PVDD：Power VDD，大电流局部电路的电源。

PVSS：Power VSS，大电流局部电路的地。

CVDD：是内核电压。

除芯片引脚，VPP、VDD、VCC也常呈此刻电路中。

此中：

VPP：是峰峰值电压，即正（余）弦曲线中最大值和最小值的差，也便是电压的最大值的2倍。

VDD：器件内部的任务电压（接电源）。

VCC：电路的供电电压（对数字电路来讲）。

这里，VDD是芯片的任务电压（凡是Vcc＞Vdd），VSS是接地点。而VCC与VDD的区分在于，前者是供电电压，后者是任务电压，凡是VCC＞VDD。

电路中的VDD,DVDD,AVDD,VCC,AFVDD,DOVDD,IOVDD有哪些区分？

VCC表现给芯片电源供电；

VDD表现给芯片中的器件零丁供电，固然也可也从内部电源的VCC整合过去，就不必内部零丁供给；以是有些芯片只要VCC，不VDD，以是通俗VDD<=VCC；

AVDD表现摹拟电压，给芯片中的摹拟器件供电，比方camera供电就要用到AVDD，也是绝对DVDD区分出来的；

DVDD表现数字电压，给芯片的数字旌旗灯号供电，比方0101；

AFVDD表现auto focus VDD主动对焦电压，是针对一些马达之类的电压；

DOVDD和IOVDD是芯片引脚出来的电压。
