限幅便是将电压限定在某个规模内，去除交换旌旗灯号的一局部但不会对波形的残剩局部形成影响。
凡是来讲，限幅电路首要是由二极管构成，波形的外形取决于电路的设置装备摆设和设想。

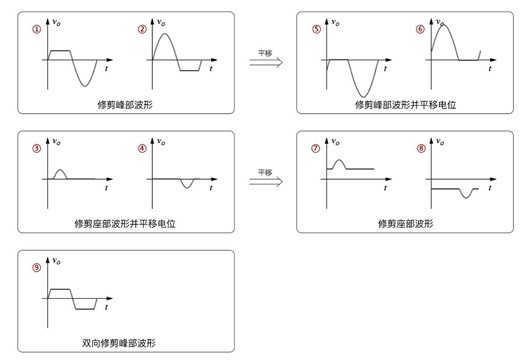

限幅器（clipper）能够限定旌旗灯号波形不能跨越某个限值，“clipper”在英语中的原意是“修剪用的大铰剪”，这个词很抽象地说了然它能够用来修剪波形，限幅器能够把输入的正弦波波形修剪成以下各个模样，是以也被叫做削波器。
限幅器的电路比拟简略，首要是将二极管与自力电压源 E 串连构成一个模块单位，操纵二极管的正向导通时电压坚持约为 0.7V 的特征，将这个模块单位与旌旗灯号源并联或串连，往来来往撤除咱们不须要的波形局部。当模块单位中的二极管和电压源 E 同向或反向毗连时，能够发生差别的结果。
经常使用的限幅电路按功效分为上限限幅电路、上限限幅电路和双向限幅电路三种。根据二极管与负载的毗连干系，限幅又可分为串连型和并联型。
简略的串连型限幅电路
任务道理（假定抱负二极管）：
该电路即为上期阐发过的单相半波整流电路，电路的任务道理阐发思绪以下：
(1)取接地点为参考电位点，假定二极管停止。
(2)计较二极管的管压降：
二极管的阳极电位VD+= uI，
阴极电位VD-= 0V。
则二极管的管压降
UD= VD+-CEO-= uI。

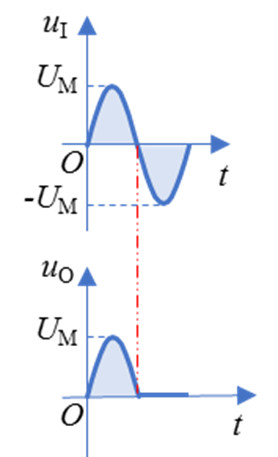

(3)阐发二极管的任务状况(导通or停止)，肯定输入电压：
当uI>0时，UD>0，D导通， uO= uI;
当uI<0时，UD<0，D停止， uO= 0。
