开漏Open-Drain

开漏输入:输入审察当于三极管的集电极,要获得高电平状况须要上拉电阻才行,合适于做电流型的驱动,其接收电流的才能绝对强(普通20mA之内)。

栅极输入 0 时,NMOS 的漏极和源极导通,输入0。

栅极输入 1 时,NMOS 不导通,漏极高阻,输入1(须要外部上拉电路,回升沿比拟迟缓)。

Open-drain,push-pull

推挽Push-Pull

推挽输入:能够或许输入高,低电平,毗连数字器件。

栅极输入 0 时,高侧PMOS 高阻,低侧NMOS导通,输入0。

栅极输入 1 时,高侧PMOS 导通,低侧NMOS高阻,输入1(不须要外部上拉电路,回升沿比拟峻峭)。

Open-drain,push-pull

Open-Drain开漏输入

1、道理

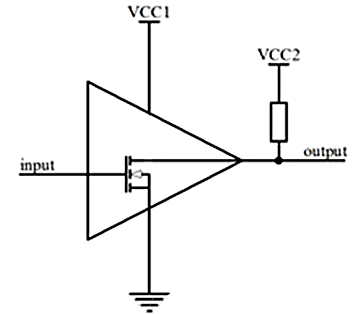

开泄电路是指以MOSFET的漏极其输入的电路,在外部输入和地之间有个N沟道的MOSFET(Q1),这些器件能够或许用于电平转换的操纵。输入电压由Vcc决议。


Vcc能够或许大于输入高电平电压VCC (call UP-Translate),也能够或许低于输入高电平电压VCC(call Down-Translate),Open-Drain比push-pull少了个top transistor,只要bottom transistor。


就像push-pull中那样,当bottom transistor封闭,则输入为高电平,但此处没法输入高电平。


想要输入高电平,必须外部再接一个上拉电阻(pull-up resistor)。


Open-drain只能够或许泄电流(sink current),若是想要集电流(source current),则须要加一个上拉电阻。


2、长处

(1)对各类电压节点间的电平转换很是有效,能够或许用于各类电压节点的Up-translate和Down-translate转换。

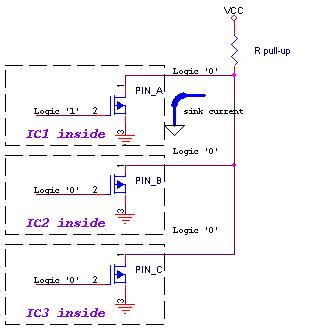

(2)能够或许将多个开漏输入的Pin脚,毗连到一条线上,构成“与逻辑”干系,即“线与”功效,肆意一个变低后,开漏线上的逻辑就为0了。这也是I2C,SMBus等总线判定总线占用状况的道理。

Open-drain,push-pull

(3)操纵外部电路的驱动才能,削减IC外部的驱动。当IC外部MOSFET导通时,驱动电流是从外部的VCC流经pull-up resistor,MOSFET到GND。IC外部仅需很小的栅极驱动电流。

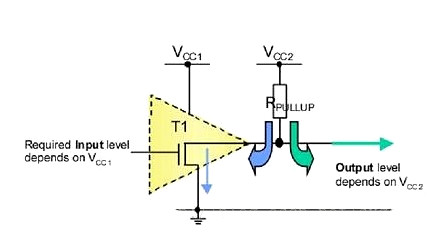

(4)能够或许转变上拉电源的电压,转变传输电平,如图所示,IC的逻辑电平由电源Vcc1决议,而输入高电平则由Vcc2决议。如许咱们就能够或许用低电平逻辑节制输入高电平逻辑了。

Open-drain,push-pull

3、错误谬误

(1)开漏Pin不毗连外部的上拉电阻,则只能输入低电平,若是要输入高电平,必需加上拉电阻。


(2)带了上拉电阻的线路,即便以最快的速率去晋升电压,最快也要一个常量的R×C的时辰。此中R是电阻,C是寄生电容(parasitic capacitance),包含了pin脚的电容和板子的电容。


(3)当输入电平为低时,N沟道三极管是导通的,如许在Vcc和GND之间有一个延续的电流流过上拉电阻R和三极管Q1,这会影响全部体系的功耗。接纳较大值的上拉电阻能够或许减小电流。可是大的阻值会使输入旌旗灯号的回升时辰变慢,即上拉电阻的阻值决议了逻辑电平转换的沿的速率。阻值越大,速率越低功耗越小,反之亦然。但上拉电阻不能太小,由于当输入为低电平的时辰,须要sink更低的transistor,这象征着更高的功耗。


Push-Pull推挽输入

1、道理

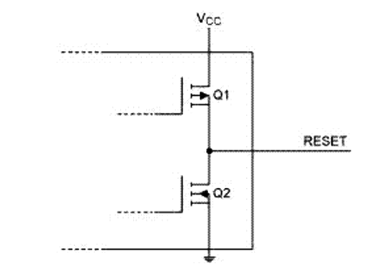

输入的器件是指输入脚外部集成有一对互补的MOSFET:当Q1导通、Q2停止时输入高电平;而当Q1停止导通、Q2导通时输入低电平。

Open-drain,push-pull

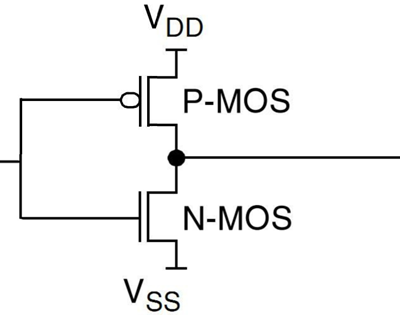

Push-Pull输入,现实上外部是用了两个晶体管(transistor):此处别离称为Top-Transistor和Bottom-Transistor。


经由过程开关对应的晶体管,输入对应的电平:

Top-Transistor翻开,Bottom-Transistor封闭,输入为高电平;Bottom-Transistor翻开,Top-Transistor封闭,输入低电平。


Push-pull即能够或许泄电流(sink current),又能够或许集电流(source current)。


其或许有,或许不别的一个状况:高阻抗(high impedance)状况。


除非Push-pull须要撑持额定的高阻抗状况,不然不须要额定的上拉电阻。


2、长处

(1)能够或许吸电流,也能够或许贯电流;

(2)push-pull输入的上风是速率快,由于线路因此两种体例驱动的;

(3)和开漏输入比拟,push-pull的凹凸电平由IC的电源决议,不能简略的做逻辑操纵等。


3、错误谬误

(1)一条总线上只能有一个push-pull输入的器件;

(2)push-pull常常须要耗损更多的电流,即功耗绝对大。
