24v开关电源道理电路图分享-KIA MOS管
信息来历：本站 日期：2024-11-08
起首由市电整流滤波电路，而后是PWM脉冲产生电路、逆变功率开关电路、开关变压器二次整流电路、最初是稳压和过载掩护电路。
电路任务道理：

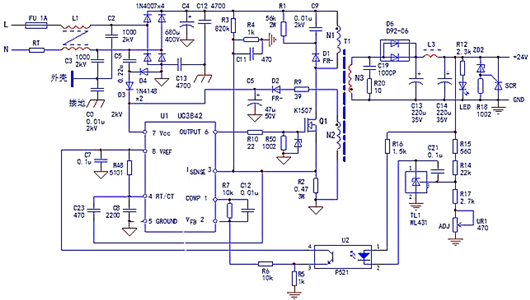

这个电路因此UC3842芯片构成的逆变和整流电路。市交换电经共模滤波器L1引入，能按捺高频搅扰，交换电压经桥堆整流，而后电容C4滤波后成为280V摆布的脉动电压，再进入由振荡芯片U1和开关管Q1，和开关变压器T1及别的元件构成的逆变电路中。
振荡电路图中开关变压器N1侥组Q1的漏源极，和电阻R2作为电源任务电流回路；启动电路由D3，D4和C5构成，它们供给“刹时”启动电流，D2接收反向电压，电路起振后，由N2，D2，C5整流滤波电路，供给U1芯片的供电电压。
此中U1的4脚外接按时元件R48、C8和U1芯片自身，也构成了振荡电路的一局部。
电容式启动电路长处：当过载或短路毛病产生时，电路能处于不变的停振掩护状况，不会呈现现间歇振荡景象：由于任务电流检测从电阻R2上获得，当毛病状况激发任务过流非常增大时，U1的6脚输入PWM脉冲占空比减小，N1自供电绕组的感到电路也随之降落；
当U1的7脚供电电压低于10V时，电路停振，负载电压为0，这是过流（过载或短路）激发U1外部欠电压掩护电路举措致使的输入中断；任务电流非常增大时，R2上的电压降大于1V时，外部锁存器举措，电路停振，这是由过流激发U1外部过流掩护举措致使输入中断。
稳压电路开关变压器的N3绕组，D6和C13和等元件构成的24V电源。而后便是基准电压源TL1，光耦U2等这些元件构成了稳压节制电路。此中U1芯片和1、2脚的核心元件R7，C12，也是稳压电路的一局部。
TL1、U1构成了外部偏差缩小器，将输入24V的电压变更反应回U1的反应电压旌旗灯号输入端，只需24V输入电压回升，U1的2脚电压也回升，1脚电压就降落，输入PWM脉冲占空比降落，输入电路就会回落。当输入电压非常回升时，U1的1脚降落为1V时，外部掩护电路举措，电路停振。
掩护电路U1芯片自身和它3脚的核心电路构成过流掩护电路。N1上的R1，C9和D1构成了开关管的反向电压接收掩护电路，以供给Q1停止时的反向电流通路，保证Q1的任务宁静。
24V的输入侧有由单向晶闸管SCR，R18，ZD2构成的过压掩护电路，当稳压电路非常而激发输入电压非常时，稳压二极管ZD2的刹时击穿给SCR供给触发电流，SCR的导通构成一个旌旗灯号，使得U1外部掩护电路产生过流掩护举措，电路处于停振状况。
电源输入电路（负载回路)N3次级绕组及前面的整流滤波电路便是电源输入电路，如D6等任一元件击穿或泄电毛病产生，即构成同负载电路过载、短路一样的成果，激发电路处于停振状况。
UC3842是一种机能良好的电流节制型脉宽调制芯片。该调制器单端输入，能间接驱动双极型的功率管或场效应管。
