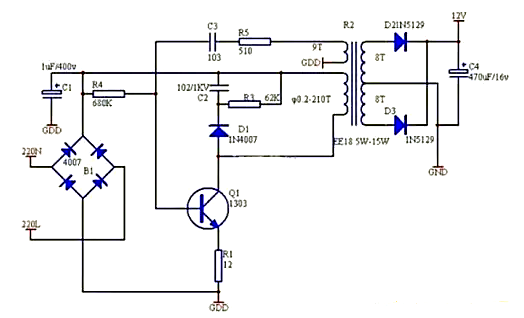

电路难度不大，无需太多请求便可一般任务。
注重以下几点：
调理C3、R5，使振荡频次为30KHz-45KHz；
输入电压须要不变；
输入电流可达500mA。
有用功率8W，效力87%。

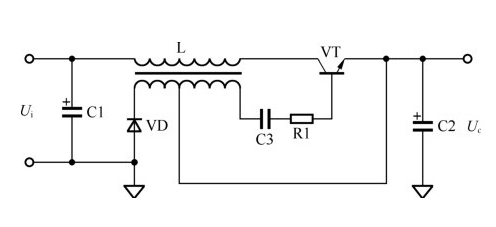

此中VT为电源适配器开关管，受鼓励脉冲的节制，任务在停止与饱和状况。C1是市电电压整流滤波电路中的滤波电容。VD为续流二极管，它的感化是在开关管停止时为负载供给供电通路。L为储能电感（即开关变压器）。C2为电源适配器输入端滤波电容。
在开关管VT饱和导通时代，C1正极的直流电压Ui颠末L→VT→C2正极→C2负极充电。一方面使C2两头成立直流电压，另外一方面使储能电感L中的磁能不时增大。当开关管VT停止时代，L感到出左负、右正的电压，则L中的磁能经续流二极管VD向C2及负载开释。电源适配器输入端电压Uo的凹凸由VT的饱和导通时候的是非决议，即由基极鼓励脉冲宽度决议。而基极鼓励脉冲的宽度，由偏差取样、缩小电路决议。
在串连型电源适配器中若是不续流二极管VD，则当开关管俄然由饱和导通转为停止时，因为L中的磁能不能开释，将感到出极高的电压。该电压极易致使开关管VT击穿。而接入续流二极管VD后，当开关管由饱和导通转为停止时，L中的磁能经由过程VD向C2及负载电路开释，一方面使L两头的电压降落，使开关管集电极-发射极压降为输入Ui值，并有充足的余量；另外一方面，在VT停止时代，L将经由过程续流二极管VD开释能量，使负载电路在开关管停止时代，获得能量的补充，这将使输入端电压更光滑，电源适配器的效力更高。
他激式并联电源适配器分为单端反激式、单规矩激式、推挽式、全桥式、半桥式等。

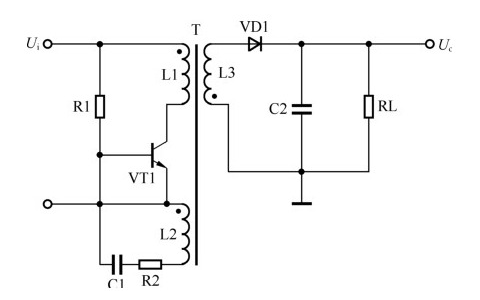

单端反激式电源适配器电路图
电路中所谓的单端是指高频开关变压器的磁芯仅任务在磁滞回线的一侧。所谓的反激，是指当开关管VT1导通时，开关变压器T一次绕组的感到电压为上正下负，整流二极管VD1处于停止状况，在一次绕组中贮存能量。当开关管VT1停止时，变压器T一次绕组中存储的能量，经由过程二次绕组及VD1整流和电容C滤波后向负载输入。
单端反激式电源适配器是一种本钱最低的电源适配器电路，输入功率为20～100W，能够同时输入差别的电压，且电压调剂比拟便利，是以利用非常普遍。首要错误谬误是输入的纹波电压稍大，开关管VT1蒙受的最大反向电压较高（是电路任务电压值的两倍）。
