mos管关不时缘由

mos管不能完整关断能够或许由多种缘由构成，如驱动电压缺乏、栅极电阻过大、温度太高等。

泄电流：MOSFET存在泄电流，即便是在关断状况下，依然会有细小的电流流过，致使没法完整关断。

负载影响：后端负载的静态功耗很低时，MOSFET的泄电流会在负载上发生电压，致使没法完整关断。

栅极电容影响：MOS管的栅极和源极之间存在结电容，若是驱动电流缺乏以疾速充电或放电，会致使开关速率慢，影响关断结果。

栅极电压缺乏：栅极电压缺乏或不不变也会致使MOSFET没法完整关断。

驱动电路设想分歧理：若是驱动电路设想不妥，能够或许致使没法在短时候内将栅源电压（Vgs）降落到关断阈值以下，从而没法关断MOS管。

mos管不能完整关断的一些处理体例

查抄驱动电压：

确保MOS管的栅极驱动电压到达或跨越其规格书中指定的阈值电压（VGS（th））。若是驱动电压缺乏，MOS管能够或许没法完整封闭。

若是利用的是逻辑电平驱动的MOS管，确保逻辑旌旗灯号在封闭时能到达低电平规范（如OV或靠近OV）。

调剂栅极电阻：

栅极电阻的巨细会影响MOS管的开关速率。若是栅极电阻过大，能够或许致使MOS管封闭速率变慢或没法完整封闭。恰当减小栅极电阻能够或许有助于改良情况。

增添负载电阻：在MOS管的输出端增添适合的负载电阻，确保在关断时能够或许构成充足的分压，从而使丈量到的电压表现为关断状况。

查抄温度：

MOS管的机能受温度影响。低温能够或许降落MOS管的阈值电压，使其更难封闭。确保MOS督任务在适合的温度规模内，并斟酌利用散热片或电扇等散热办法。

查抄漏源电压：

确保漏源电压（VDS）不跨越MOS管的额外电压。太高的漏源电压能够或许致使MOS管破坏或机能降落。

利用负偏置电压：

对一些特别的MOS管（如耗尽型MOS管），能够或许须要在栅极上施加负偏置电压以确保其完整封闭。查阅规格书以领会是不是须要此办法。

查抄内部电路：

偶然MOS管关不时的题目能够或许并非由MOS管自身引发，而是由内部电路（如电源、负载等）引发。查抄内部电路以确保其一般任务。

增添驱动才能：

若是驱动才能缺乏，也能够或许致使MOS管没法完整封闭。斟酌利用更高驱动才能的驱动电路或驱动器。

利用断绝驱动：

在高噪声情况中，利用断绝驱动电路能够确保栅极驱动旌旗灯号的纯洁和不变，从而改良MOS管的封闭机能。

查抄PCB规划和走线：

不良的PCB规划和走线能够或许致使栅极驱动旌旗灯号遭到搅扰或衰减，从而影响MOS管的封闭机能。优化PCB规划和走线能够或许有助于处理题目。

电源过压掩护电路，PMOS没法关断案例

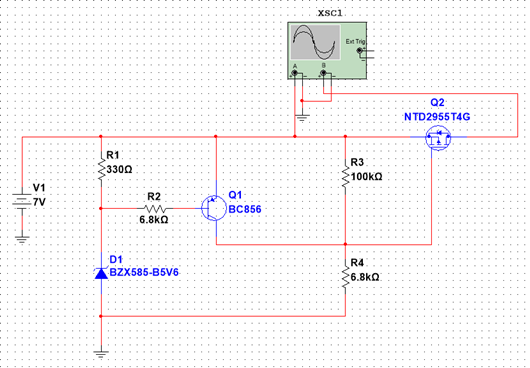

利用三极管、MOS管搭建输出电压过压掩护电路，仿真电路的PMOS没法关断，仿真电路以下：

以上电路按应当输出电压大于6.3V时，Q2应当会关断，但是在示波器中察看到的倒是有7V输出；

在PMOS的输出接负载，能够关断。

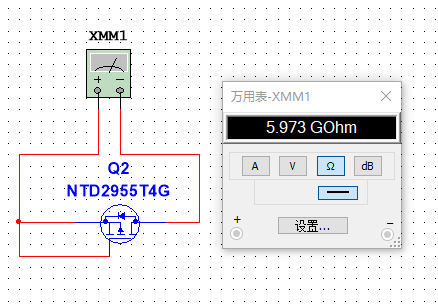

阐发：MOS管属于半导体电子开关，而非机器式开关，不能够或许做到电气断绝的结果，从其特征来看，即便导通，其导通电阻也与Vgs的巨细有关，Vgs越大(相对值)，其导通电阻越小。输出接负载电阻，必定是与MOS管关断时具备的电阻，构成的分压，以是表现出关断；当不接负载电阻时，输出相称与开路，以是量测到的电压为输出电压，不起到关断结果。由此零丁量测当Vgs=0时，Rds两头的阻抗，发明其有6GΩ，以下：
