mos管的传输特征

MOS管（场效应晶体管）首要有两种范例：加强型和耗尽型。加强型MOS管在Ugs电压为零时，ids=0，即管子完整停止，不泄电流；而耗尽型MOS管在Ugs电压为零时，ids≠0，即管子不完整停止，有泄电流。

加强型和耗尽型MOS管的特征差别

加强型MOS管在Ugs电压为零时，ids=0，即管子完整停止，不泄电流。这类范例的MOS管在封闭状况下可以或许或许完整阻断电流，合用于须要完整封闭的电路中。比拟之下，耗尽型MOS管在Ugs电压为零时，ids≠0，即管子不完整停止，有泄电流。这类范例的MOS管在封闭状况下仍有细小的电流活动，合用于须要延续细小电流的电路中。

MOS管的开启电压、直流输出电阻和漏源击穿电压等特征

开启电压（VT）：使得源极S和漏极D之间起头构成导电沟道所需的栅极电压。规范的N沟道MOS管的开启电压约为3～6V，经由进程工艺改良可以或许或许使VT值降到2～3V。

直流输出电阻（RGS）：在栅源极之间加的电压与栅极电流之比。MOS管的RGS可以或许或许很轻易地跨越1010Ω。

漏源击穿电压（BVDS）：在VGS=0（加强型）的前提下，在增添漏源电压进程中使ID起头剧增时的VDS。这个参数决议了MOS管可以或许或许蒙受的最大漏源电压，跨越此电压能够会致使器件破坏。

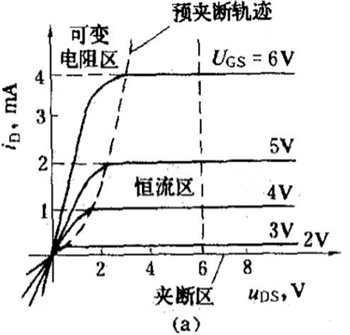

加强型NMOS管输出输出特征曲线

输出特征曲线

开启电压 -＞ Ugs(th)

预夹断轨迹 -＞ Ugd=Ugs(th)=Ugs-Uds -＞ Uds = Ugs - Ugs(th)

1、夹断区： Ugs ＜ Ugs(th)，此时ld = 0

2、可变电阻区： Ugs＞=Ugs(th)，Uds ＜(Ugs - Ugs(th))，此时ld随Uds的增大而增大

3、恒流区： Ugs＞=Ugs(th)，Uds ＞= (Ugs - Ugs(th))，此时ld巨细仅仅取决于Ugs

输出特征曲线

Ugs ＜ Ugs(th)时，ld = 0

Ugs ＞ Ugs(th)时，Uds为一常量时，Ugs越大，ld越大

加强型NMOS管利用申明

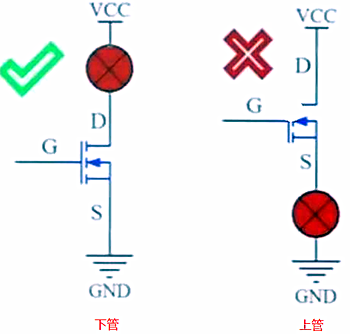

现实利用时，NMOS管常作低端驱动（下管）与开关利用，此时，MOS督工作在夹断区与可变电阻区。

夹断区， ld=0，此时，功率P=ld * Uds=0

可变电阻区，Uds绝对很小，功率P=ld*Uds绝对也很小

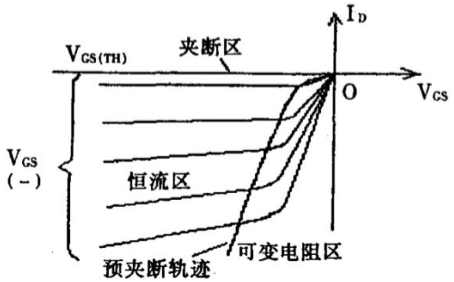

加强型PMOS管输出输出特征曲线

输出特征曲线

开启电压： Ugs(th)，为负压

预夹断轨迹： Ugd=Ugs(th)=Ugs-Uds -＞ Uds = Ugs - Ugs(th)

1、夹断区： lUgs| ＜ lUgs(th)|，此时 ld = 0

2、可变电阻区：|Ugs ＞= |Ugs(th)|，|Udsl ＜ (Ugs - Ugs(th)，此时ld随Uds的增大而增大

3、恒流区： |Ugs| ＞= lUgs(th)，|Udsl ＞ = (Ugs - Ugs(th))，此时ld巨细仅仅取决于Ugs

输出特征曲线

lUgsl ＜ |Ugs(th)|时，ld = 0

lUgsl ＞ |Ugs(th)|时，Uds为一常量时，|Ugs|越大，ld越大

加强型PMOS管利用申明

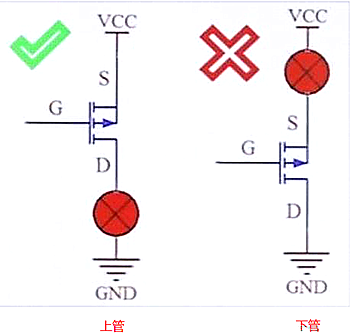

现实利用时，PMOS管常作高端驱动与开关利用，此时，PMOS督工作在夹断区与可变电阻区。

夹断区，ld=0，此时，功率P=ld * Uds = 0

可变电阻区，Uds绝对很小，功率P=ld*Uds绝对也很小。
