线性电路的叠加定理具体阐发-KIA MOS管
信息来历：本站 日期：2024-11-05
(1)叠加定理：线性电路中，任一歧路的电流(或电压)，即是每自力电源零丁感化于电路时，在该歧路发生的电流(或电压)的代数和。
(2)利用叠加定理求解电路，应肯定电路中各变量的参考标的目的(决议变量前的标记)，画出自力源零丁感化时的等效电路图，在等效电路中求出呼应的待求变量，最初求取各自力源零丁感化所得成果的代数和。
须注重以下题目：
①叠加定理只合用于线性电路；
②在各自力源零丁感化(求其等效电路)时，不感化的电源置零。电源置零的体例是电压源用短路取代，电流源用开路取代。
③功率不可用叠加定理的体例计较。④若是该线性电路中含有受控源，利用叠加定理时，应将受控源作为普通元件一直保留在电路中。
叠加定理：线性电路中，若是有多个“鼓励”存在，则其“呼应”为每一个“鼓励”别离零丁感化时呼应的叠加。
这里的“鼓励”是指自力源，呼应是指电路中某个歧路或元件上的电压电流。每一个鼓励零丁感化时，别的鼓励不感化，不感化的电压源做短路处置，不感化的电流源做断路处置。
为甚么叠加定理只能用于线性电路，不能用于非线性电路呢？
以电阻为例申明：

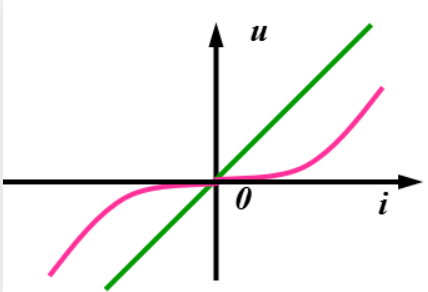

线性电阻和非线性电阻的区分可由其伏安特征曲线看出：线性电阻是一条过原点的直线，以下图中绿色线所示，该直线上各点的斜率（电阻）相称；非线性电阻则不然，如图所示白色线，是一条半导体二极管元件的伏安特征曲线，该直线上各点的斜率（电阻）不相称，也便是说其电阻值随外加电压、电流值转变而转变（非线性电阻）。
假定电阻为线性电阻，阻值为R，
现有一个电压U1加到该电阻上，按照欧姆定理可得电阻上的电流：I1=U1/R；
若为电压U2加到该电阻上，按照欧姆定理可得电阻上的电流：I2=U2/R；
若为电压U1、U2同时感化，即U3=U1+U2加到该电阻上，按照欧姆定理可得电阻上的电流：I3=（U1+U2）/R=I~1~+I~2~；明显知足叠加道理。
若是该电阻长短线性电阻，则：
现有一个电压U1加到该电阻上，按照欧姆定理可得电阻上的电流：I1=U1/R1；
若为电压U2加到该电阻上，按照欧姆定理可得电阻上的电流：I2=U2/R2；
若为电压U1、U2同时感化，即U3=U1+U2加到该电阻上，按照欧姆定理可得电阻上的电流：I3=（U1+U2）/R3；
由于非线性电阻差别电压的电阻值不相称，以是R1≠2≠3，以是I3≠I1+I2。明显叠加定理不再建立。

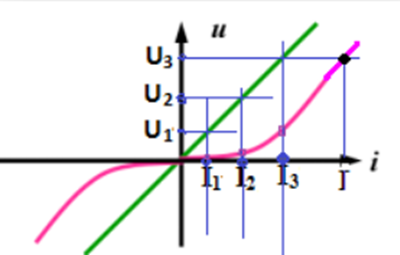

也能够间接在伏安特征曲线上察看获得：以下图所示，U3=U1+U2，只要线性的伏安干系（图中绿色线），才有I3=I1+I2。不然对白色线，当电压为U3=U1+U2时，电流I不即是I1+I2。
同理和功率的计较，由于功率与电压电流长短线性干系：P=I^2^R（U^2^/R），以是也不能间接利用叠加道理计较功率。
